Lösungen E-Mobility Busladestationen

Busladestationen:
24/7 verfügbar – sicher betreiben.

Neue Mobilitätskonzepte bedeuten neue Herausforderungen – der Wechsel auf Elektrobusse ändert mehr als nur die Art des Antriebs. Blitze, Überspannungen und Störlichtbögen bedrohen die Verfügbarkeit und den reibungslosen Ablauf. Um Personen und Ladeinfrastruktur sicher zu schützen, ist ein professionelles und umfassendes Schutzkonzept erforderlich.

DEHN Schutzlösungen für Busladestationen

Die DEHN Schutzlösungen bieten jeweils eine exemplarische Darstellung unserer spezifischen Lösung, sämtliche damit verbundenen Produkte, Dokumente und Services. Bei weiteren Fragen sind wir für Sie da.

icon Überspannungsschutz

Über­spannungs­schutz

Umfassende Sicherung für sämtliche Energie- und Datenleitungen in Ladestationen zum Schutz sensibler Komponenten in der Ladeinfrastruktur und der angeschlossenen Elektrobusse.
Progettazione dell'impianto di terra

Blitzschutz, Erdung und Potential­ausgleich

Blitzschutz für Überdachungen und ein niederimpedant vermaschtes Erdungssystem.
High power

Arbeitsschutz

Umfassender Schutz Ihres Teams bei der Arbeit an Ladesäulen und Ladeinfrastruktur sowie maximaler Anlagenschutz und optimale Verfügbarkeit.

DEHN Dienstleistungen für Busladestationen

Schauen Sie sich unsere Schutzlösungen doch im Detail an. Sie finden jeweils eine konkrete Darstellung unserer spezifischen Lösung und sämtliche damit verbundenen Produkte, Dienstleistungen, Dokumente und Werkzeuge. Und nicht zuletzt den jeweils passenden Ansprechpartner.

Ortsbegehung

Ortsbegehung

Beratung vor Ort für ein individuell abgestimmtes Schutzkonzept bestehend aus Äußerem Blitzschutz, Erdung, Potentialsteuerung, Überspannungsschutz sowie aktivem Störlichtbogenschutz.
Test- & Prüfzentrum

Test- & Prüfzentrum

Wir führen Systemprüfungen zur Sicherstellung und zum Nachweis einer maximalen Schutzwirkung für Busladestationen und E-Fahrzeuge durch.
Installation & Wartung

Installation & Wartung

Mit DEHN INSTATEC als E-Mobility Experte bieten wir Ihnen Installation und Wartung aus einer Hand.
Konzeption & Planung

DEHNconcept

Nutzen Sie das DEHN Engineering-Know-how für Ihre Projekte. Von der Risikoanalyse bis zur Planung von Äußerem Blitzschutz-, Erdungs- und Überspannungsschutzkonzepten.

Produkte für Busladestationen

Mit uns sind Sie optimal aufgestellt: Wir bieten Ihnen ein umfassendes und sinnvoll aufeinander abgestimmtes Vollsortiment für eine effiziente Planung, einen bequemen Einkauf, problemlosen Einbau und nachhaltige Wartung.

961205

DEHNvenCI

Schützt AC-Schnittstellen auf Funkenstreckenbasis. Mit FM-Kontakt und integrierter Ableitervorsicherung.

Merken  Details

929039

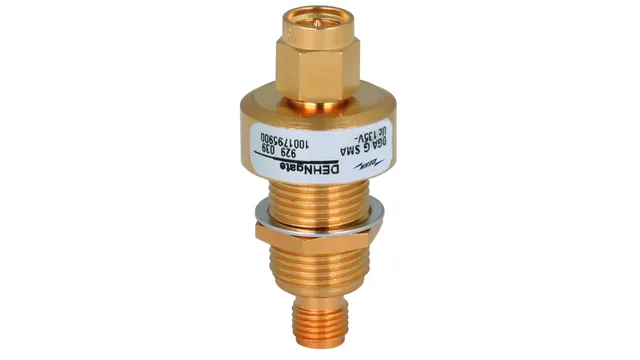

DEHNgate

Überspannungsableiter TYPE 2 in SMA-Anschlusstechnik zum Schutz der koaxialen Antennentechnik.

Merken  Details

900443

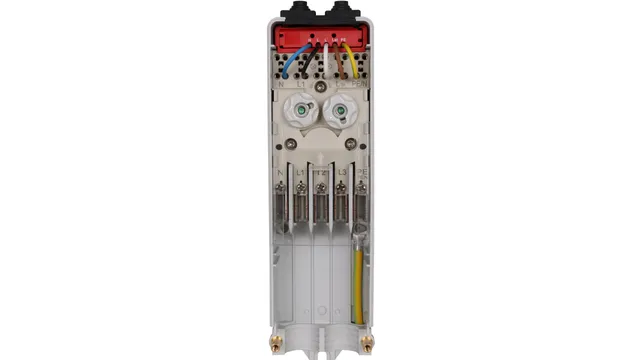

Mastsicherungskasten EK480

Mit integriertem Überspannungsableiter Typ 2, DEHNcord als anschlussfertige Systemlösung zum Schutz der LED-Außenbeleuchtung. Mit Abschaltfunktion im Fehlerfall und Defektanzeige.

Merken  Details

961176

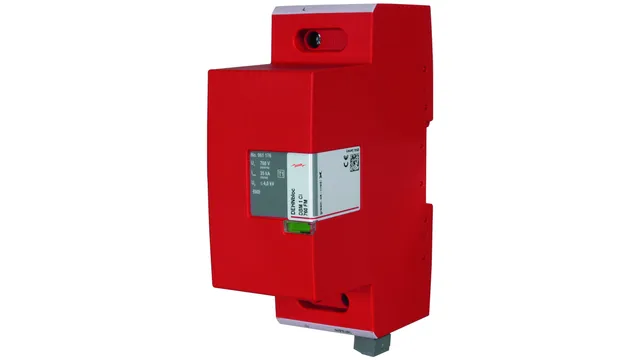

DEHNbloc Maxi 1 CI 440 / 760 FM

Einpolig koordinierter Blitzstromableiter Typ 1 mit integrierter Ableitervorsicherung für 690 V TN- und IT-Systeme.

Merken  Details

900076

DEHNcombo

Schützt PV-Stromversorgungssysteme bis 1500 V DC: Ableiter für High Power Charging Stationen oder Batteriespeicher (POC).

Merken  Details

927244

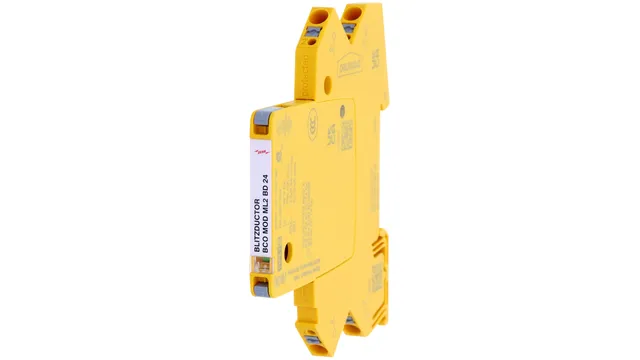

BLITZDUCTORconnect – Modular

Modularer Kombi-Ableiter zum Schutz von MSR-Kreisen, Bus- und Telekommunikationssystemen.

Merken  Details

929161

DEHNpatch Class E

Universeller Überspannungsableiter zum Schutz von Ethernet-Schnittstellen.

Merken  Details

952920

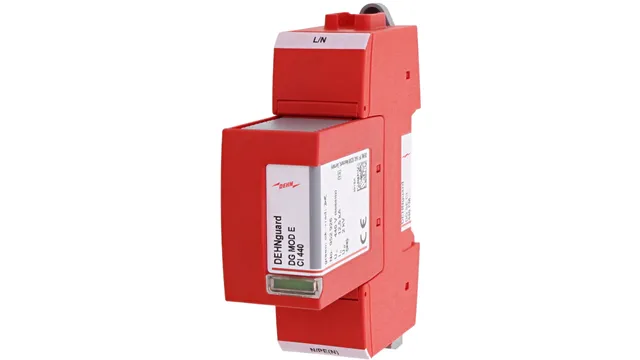

DEHNguard SE CI

Schützt AC-Verteilungen. Überspannungsableiter zum Einsatz in TN- und IT-Systemen (z.B. Umrichterstationen).

Merken  Details

900448

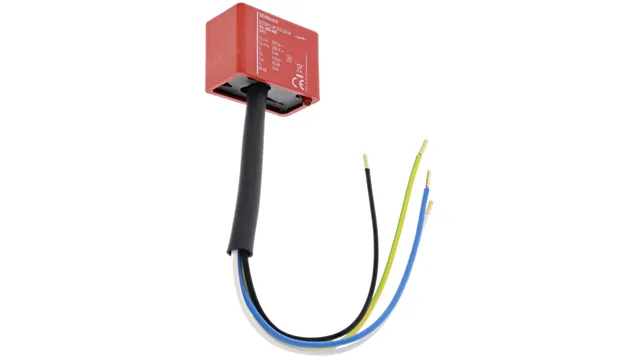

DEHNcord L 2P

Überspannungsableiter Typ 2, DEHNcord in IP-65 – Ausführung zum universellen Schutz von LED-Außenleuchten . Mit integrierter Abschaltfunktion im Fehlerfall sowie Defektanzeige. Auch für die Nachrüstung optimal geeignet.

Merken  Details

952567

DEHNguard M YPV ... FM

Modularer Überspannungsableiter mit FM-Kontakt für PV-Stromversorgungssysteme und Batteriespeicheranwendungen.

Merken  Details

819220

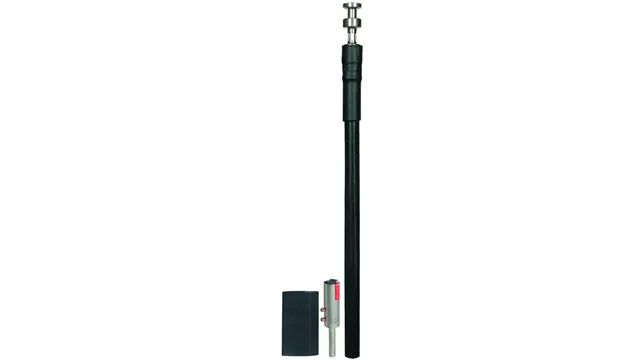

HVI Leitung

Hochspannungsfeste, isolierte Ableitungen HVI zum sicheren Einhalten des Trennungsabstands.

Merken  Details

105170

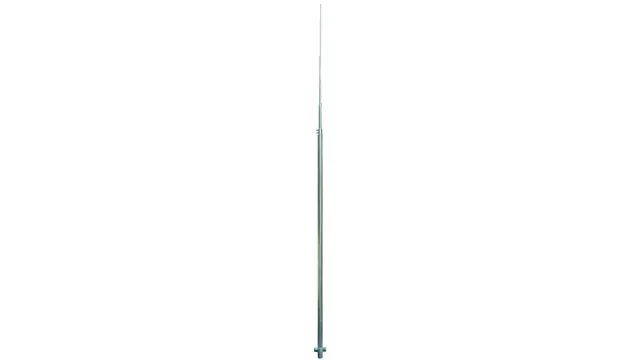

Fangstangen D40

Für den konventionellen äußeren Blitzschutz mit Erdungsschelle und KS-Verbinder. Dimensioniert nach Eurocode 1.

Merken  Details

105400

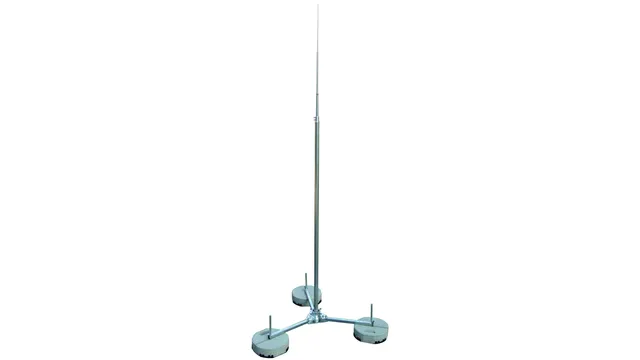

Fangstangen freistehend 4 bis 9 m

Zum Schutz von größeren Dachaufbauten mit Anpassung an die Dachneigung bis max. 10°.

Merken  Details

819255

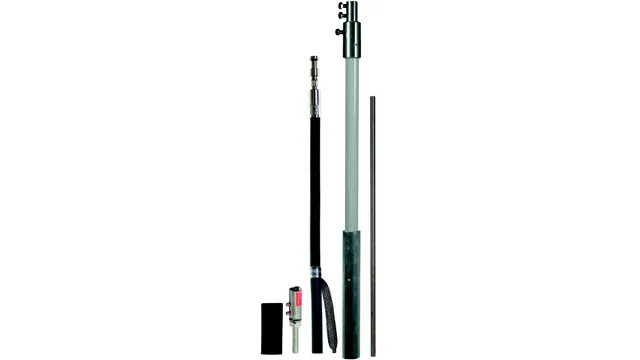

DEHNcon-H

Hochspannungsfeste isolierte Ableitung im Stützrohr. Zum sicheren Einhalten des Trennungsabstandes.

Merken  Details

620902

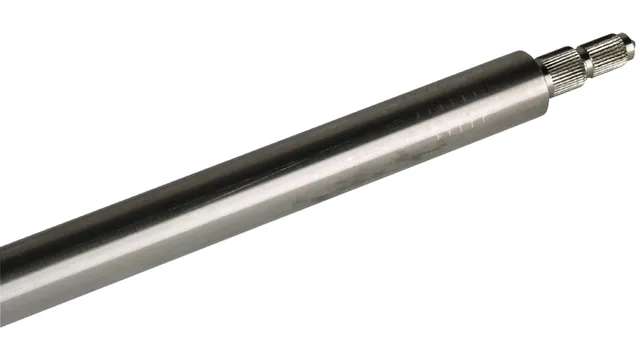

Tiefenerder

Dauerhaft korrosionsbeständig durch NIRO (V4A). Zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen.

Merken  Details

610020

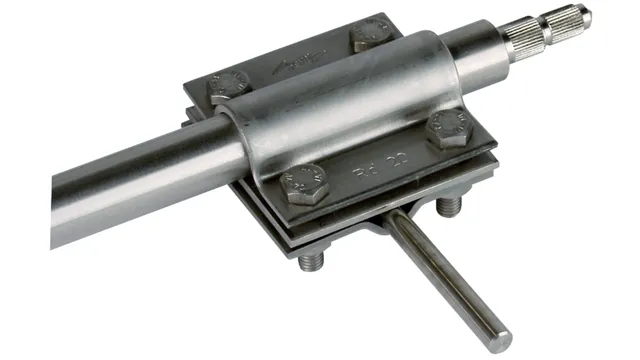

Anschlussklemmen

Dauerhaft korrosionsbeständige Anschlussklemme zum Kreuz- und Parallelanschluss an Tiefenerdern.

Merken  Details

556130

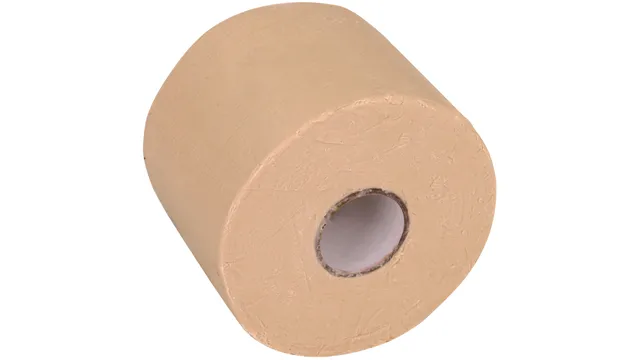

Korrosions­schutzbinden

Zur Umhüllung von ober- und unterirdischen Verbindungen.

Merken  Details

540270

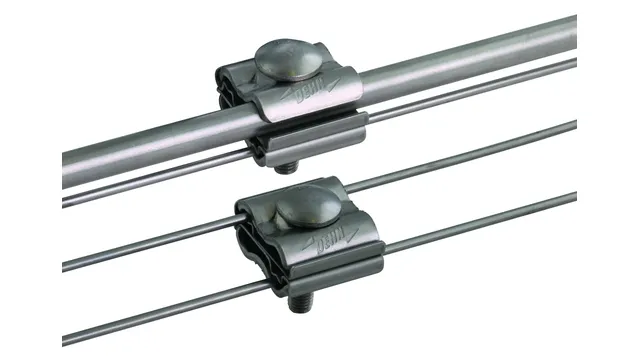

Potentialsteuerung

Gefährliche Schritt- und Berührungsspannung vermeiden: z.B. durch geprüfte Gittermatten.

Merken  Details

319209

Kreuzstücke

Dauerhaft korrosionsbeständig durch NIRO (V4A). Für die ober- und unterirdische Verbindung von Rund- und Flachleitern.

Merken  Details

860335

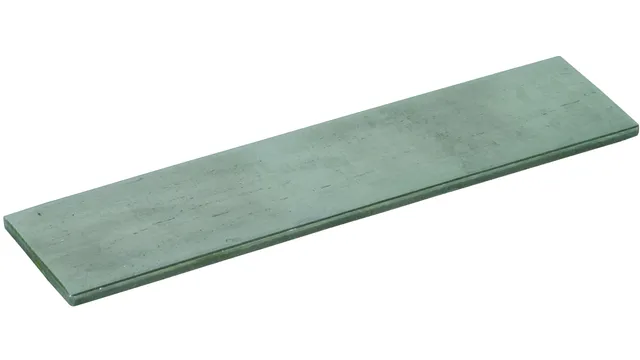

Bänder

Flachstahl zum Einsatz bei Erdungsanlagen, Blitzschutzanlagen und beim Ringpotentialausgleich.

Merken  Details

832320

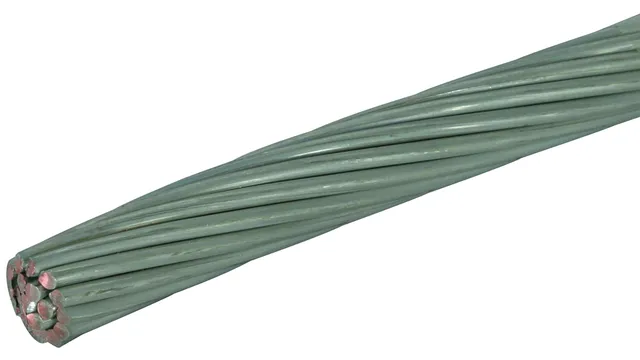

Seile

Kupferverzinnt – zum Einsatz bei Blitzschutz- und Erdungsanlagen.

Merken  Details

472227

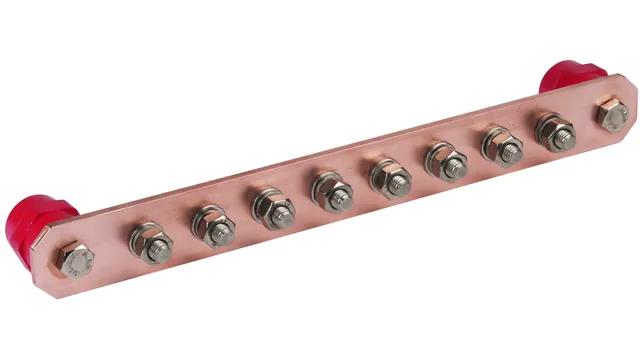

Potentialausgleichs­schienen

Kupfer-Ausführung für 8 Anschlüsse. Zur Anbindung an die lokale Erdungsanlage.

Merken  Details

785637

Sperrelemente

Sperrelement für Reihen-Einbaugeräte, 3 TE.

Merken  Details

766665

Zweipoliger Spannungsprüfer SPN

Prüfball mit Phasen-, Drehfeld- und Durchgangstest. Mit Verlängerungsspitzen auch in Freileitungsnetzen anwendbar.

Merken  Details

745500

Erdungs– und Kurzschließ­vorrichtungen

Komplettes Set für Niederspannungs-Kabelverteiler im robusten Stahlblechkoffer.

Merken  Details

785465

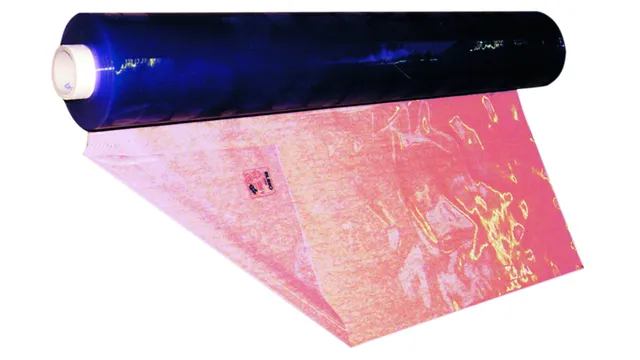

Abdecktücher und Isoliermatten

Zum Abdecken benachbarter, unter Spannung stehender Teile. Nennspannung bis 1000 V.

Merken  Details

783003

Spannungsprüfer PHE 4 30 S

Spannungsfreiheit feststellen z.B. in der Trafostation des Ladeparks. Nennspannungsbereich 10 ... 30 kV, 50 Hz.

Merken  Details



EuK-Konfigurator

Erdungs- und Kurzschließvorrichtung schnell und sicher zusammenstellen: Einfach online, mit dem EuK Konfigurator.

Details

785906

Set DEHNcare PSA Indoor

Persönliche Schutzausrüstung gibt Sicherheit bei elektrischen Störlichtbögen. Zum Einsatz im Innenbereich.

Merken  Details

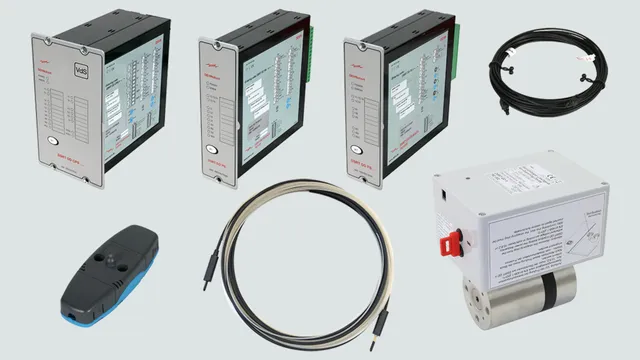

DEHNshort

Aktives Störlichtbogenschutzsystem für Schaltanlagen bis 110 kA - 690 V.

Details

Downloads

Broschüre Elektro­­­mobilität Schutz­konzepte für die Lade­infrastruktur der Elektro­mobilität .pdf 3.0 MB
Broschüre Sichere Energie für die Industrie Störlicht­bogen­­­schutz­system .pdf 1.3 MB
Broschüre Intelligente Energienetze Versorgungs­sicherheit heute und morgen .pdf 3.8 MB
Broschüre Power Quality DEHNrecord Smart Device .pdf 2.8 MB
Broschüre DEHNconcept Planung von Blitzschutz­systemen .pdf 0.8 MB
Broschüre DEHNguard Blitz- und Überspannungs­schutz für Gleichstrom­anwendungen bis zu 950 V .pdf 0.3 MB
Broschüre Prüf- & Testzentrum DEHN prüft und analysiert .pdf 2.4 MB
Flyer Safety Kit Schützen Sie ihre Mitarbeiter .pdf 0.5 MB
Referenz alpitronic DC Ladestationen hypercharger .pdf 0.9 MB
Referenz Pfeffer IPI intelligente Ortsnetz­stationen .pdf 0.8 MB
Referenz Intilion AC gekoppeltes Batterie­speicher-System .pdf 0.8 MB
Referenz Langmatz Unterflur-Netz­anschluss mit integriertem Blitz- und Über­spannungsschutz .pdf 1.3 MB
Schutz­­vorschlag Batterie­speicher Blitz- und Überspannungs­schutz für Batterie­speicher .pdf 2.4 MB
Schutz­­­vorschlag  Elektro­­mobilität Erdungs- und Potential­­ausgleichs­­­maßnahmen für die Lade­­infrastruktur .pdf 1.5 MB
Schutz­­vorschlag Elektro­mobilität Blitz- und Überspannungs­schutz für Elektro­bus-Ladestationen .pdf 1.1 MB

Wissen zur Schutzlösung

Egal ob im Bestand oder als kompletter Neuaufbau, egal ob für Wallboxen, Ladesäulen oder Busladestationen, unser Schutzvorschlag liefert Ihnen die notwendigen Konzepte für die Planung und Umsetzung eines umfassenden normgerechten Schutz-Systems.

Die Schutzvorschläge für Elektromobilität finden Sie hier im DEHN BLITZPLANER.

Blitz- und Überspannungsschutz für die Elektromobilität Blitz- und Überspannungsschutz für Elektrobus-Ladestationen Erdungs- und Potentialausgleichsmaßnahmen für die Ladeinfrastruktur der Elektro…

FAQs

Muss meine Ladesäule geerdet werden?

Dies ist abhängig von der Schutzart des Gehäuses der Ladesäule. Sind Blitzstromableiter Typ 1 verbaut, ist ein zusätzlicher separater Potentialausgleichsanschluss an die örtliche Erdung vorzunehmen. In der Praxis erfolgt die örtliche Erdung von Ladestationen auf Basis der DIN 18014 oder durch lokale Tiefenerder.

Benötige ich einen Äußeren Blitzschutz für meinen Ladepark?

Dies ist u.a. abhängig von den örtlichen Gegebenheiten sowie der Größe des Ladeparks. Auf Basis einer Risikoanalyse nach DIN VDE 0185-305 – 2 kann dies individuell bewertet werden.

Welche Kriterien sind bei der Auswahl der richtigen Blitzstrom- und Überspannungsableiter zu beachten?

Entscheidend ist der Installationsort des Ladepunkts bzw. der Systembestandteile der Ladeinfrastruktur. Wenn die Zuleitungen in Blitzschutzzone 0-A installiert werden, bzw. Trennungsabstände zu Äußeren Blitzschutzsystemen nicht eingehalten werden, sind Blitzstromableiter Typ 1 zu verwenden. Wenn der Ladepunkt und deren Zuleitungen in Blitzschutzzone 0-B installiert werden, sind zum Schutz Überspannungsableiter Typ 2 ausreichend.

Müssen Daten- und Kommunikationsleitungen vor Überspannungen geschützt werden?

Um einen wirksamen Schutz zu erreichen, ist es erforderlich, alle eingeführten kupferbasierenden Leitungen mit geeigneten Blitzstrom- und Überspannungsableitern zu schützen. Dies gilt auch für Daten- und Kommunikationsleitungen.

Welcher Blitz- und Überspannungsschutz sollte in einer Ladesäule auf jeden Fall installiert sein?

Gemäß DIN VDE 0100-443 stellen Überspannungsableiter Typ 2 wie z.B. DEHNguard oder DEHNcord 3P die Grundanforderung dar. Werden Ladesäulen in exponierten Bereichen wie auf freien Parkplatzflächen installiert, ist der Einsatz von Kombi-Ableiter Typ 1 + Typ 2, z.B. DEHNvap EMOB zu prüfen.

Was ist bei Blitzeinschlägen in Ladeparks hinsichtlich der Personengefährdung zu berücksichtigen?

Auf Basis einer individuellen Risikoanalyse ist zu bewerten, ob eine Gefährdung hinsichtlich Schritt- und Berührungsspannung im Aufenthaltsbereich von Personen entstehen kann. Ist dies der Fall, ist beispielsweise eine entsprechende Potentialsteuerung z.B. mittels blitzstromgeprüften Gittermatten vorzunehmen.

Welche Normen sind bei der Installation von Wallboxen und Ladesäulen bezüglich Überspannungsschutz zu berücksichtigen?

Grundsätzlich sind DIN VDE 0100-443, DIN VDE 0100-534 und DIN VDE 0100-722 zu berücksichtigen. Handelt es sich um Ladestationen mit direktem Anschluss an das Niederspannungsnetz, ist zusätzlich in Deutschland die VDE-AR-N 4100 zu berücksichtigen.

E-Learning

Schutz der Ladeinfrastruktur

Welche normativen Forderungen muss ich einhalten? Welche Maßnahmen sichern meine Ladestation auf der Basis des Blitz-Schutzzonen-Konzepts? Erfahren Sie mehr.

Details

Expertenwissen

E-Mobility Flottenbetreiber

Schützen Sie Ihre Ladeinfrastruktur vor Schäden durch Blitze und Überspannungen - von der Trafostation über die Ladesäule bis zum Elektrofahrzeug.

Details

Sie haben Fragen zum Schutz von Busladestationen?

Wir beantworten gerne Ihre Fragen zum Schutz von Busladestationen. Schreiben Sie einfach eine Mail an [email protected] oder rufen Sie uns unter 055-451 06 46 an. Wir freuen uns auf Ihre Kontaktaufnahme.
