Nachrüstung von Überspannungs­schutz im Einfamilienhaus

Für diesen Fall ergibt sich aus den Normen die Notwendigkeit zum Überspannungsschutz auf der AC-Seite (NIN 2020) und zum Schutz des Wechselrichters auf der DC-Seite (NIN 2020).
Generell sollten die Schutzkomponenten so nah wie möglich am Gerät platziert werden:

• Zum Schutz der AC-Seite im Zählerschrank oder direkt vor dem AC-Ausgang des Wechselrichters

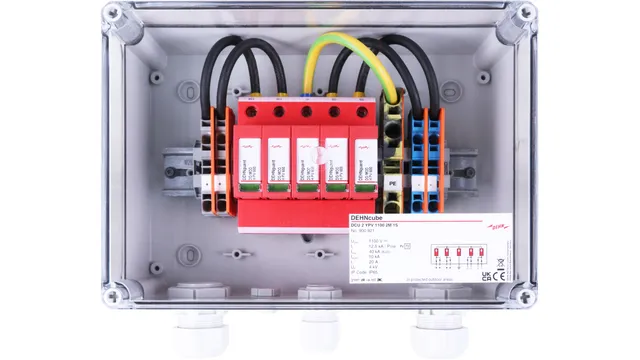

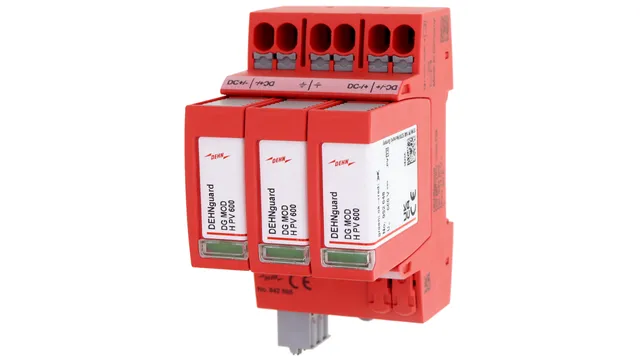

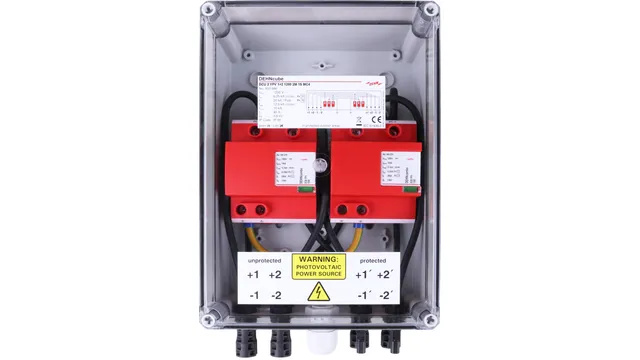

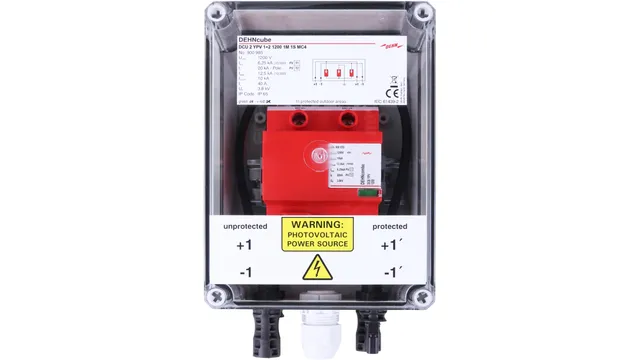

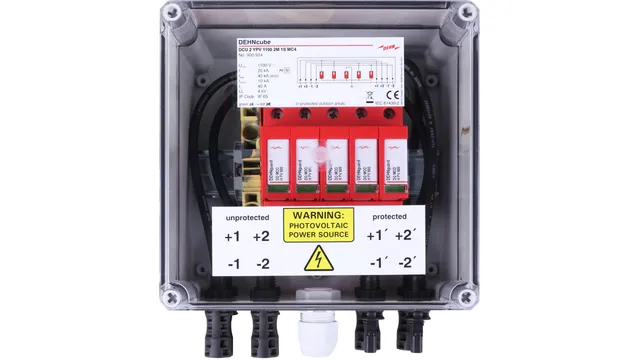

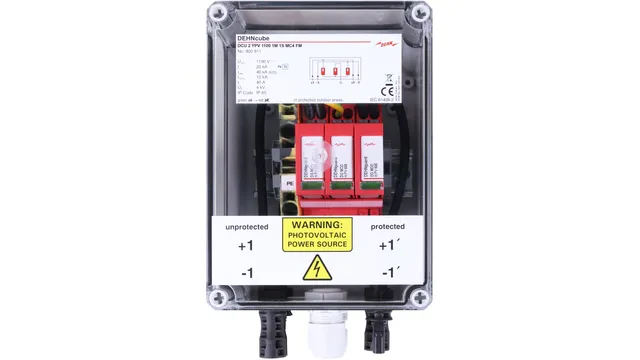

• Zum Schutz der DC-Seite im Generatoranschlusskasten oder direkt vor dem Wechselrichter

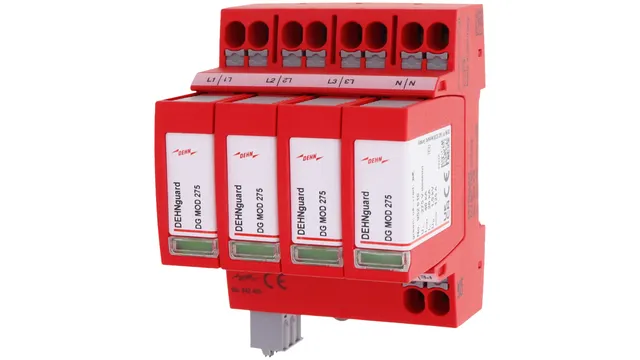

Ist die Leitungslänge zwischen Wechselrichter und Überspannungsableiter größer als 10 m, empfiehlt sich ein weiteres Überspannungsschutzgerät Typ 2.

Anforderung an die Potentialausgleich und Erdung:

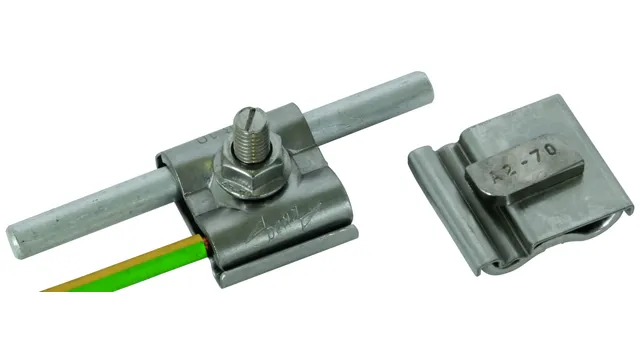

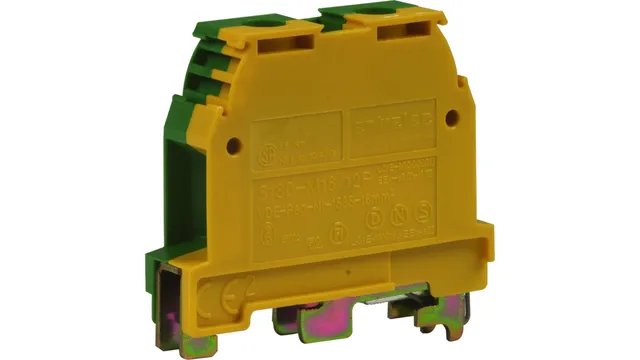

Das metallene Montagesystem der PV-Anlage muss gemäß NIN 2020 in den Funktionspotentialausgleich einbezogen werden (die Verbindung ist mit mindestens 6 mm² Cu auszuführen). Bei Gebäuden mit äußeren Blitzschutz können andere Querschnitte erforderlich werden. Achtung: Auch bei der Erdungsanlage kann eine Nachrüstung notwendig werden.

Mögliche Einbauorte sind:

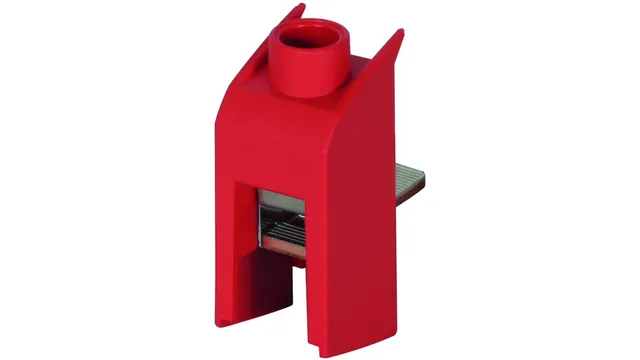

• In der Zählerhauptverteilung auf dem Sammelschienensystem
• Im nachgelagerten anlageseitigen Anschlussraum (AAR)

Bei Platzierung in Garage oder Carport ist die Leitungslänge zwischen Wallbox bzw. Fahrzeug und Überspannungsableiter häufig
größer als 10 m.

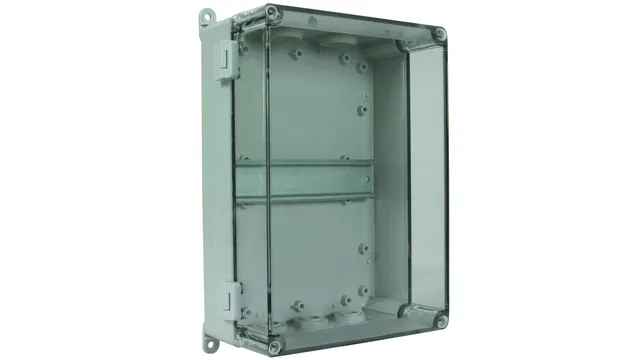

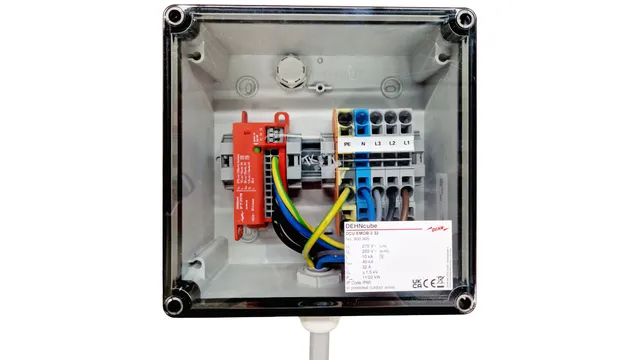

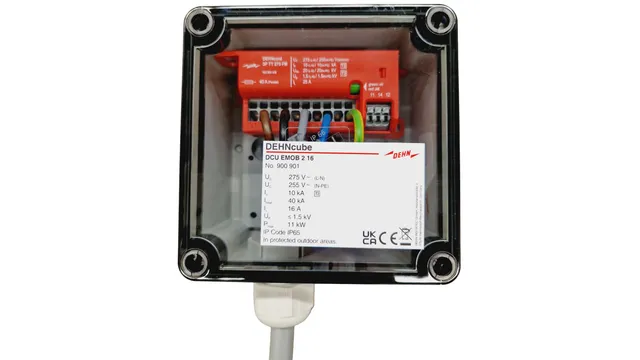

In diesem Fall empfiehlt sich ein zusätzlicher Überspannungsableiter Typ 2 direkt an der Wallbox (NIN 2020). Aus Platzgründen wird dieser häufig in einem separaten Gehäuse installiert.

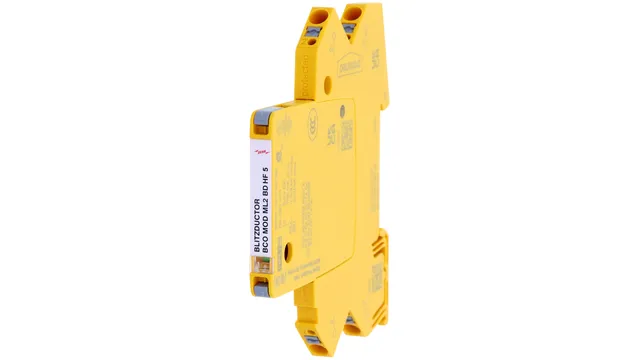

Besteht eine Anbindung zum Internet oder Ethernet, sollten auch Ableiter zum Schutz der Kommunikationsleitungen vorgesehen werden.

Mögliche Einbauorte sind:

• In der Zählerhauptverteilung auf dem Sammelschienensystem
• Im nachgelagerten anlageseitigen Anschlussraum (AAR)

Die Außeneinheit der Wärmepumpe wird häufig im Garten platziert. Dadurch ist die Leitungslänge zwischen Gerät und Überspannungsableiter meist größer als 10 m. Hier empfiehlt sich ein zusätzlicher Überspannungsableiter Typ 2 so nahe wie möglich am Gerät oder direkt nach dem Gebäudeeintritt der Leitung (NIN 2020).

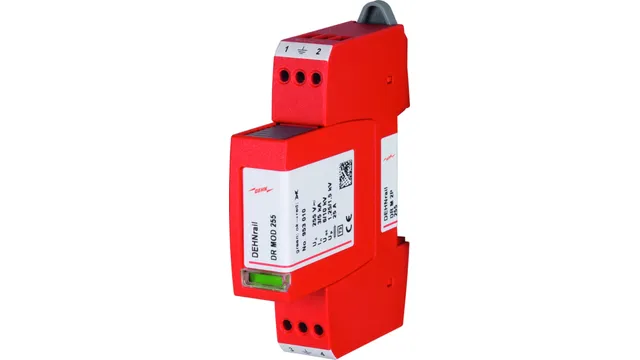

Darüber hinaus sollte der Temperatursensor mit einem Überspannungsableiter zum Schutz des Mess-, Steuer bzw. Regelkreis der Wärmepumpe installiert werden.

Anforderung an die Potentialausgleich und Erdung:

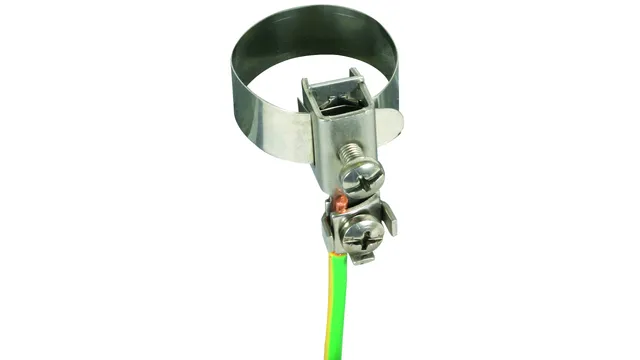

Heizungsrohre aus Kupfer oder Edelstahl sind berührbare, elektrisch leitfähige Teile, die ins Gebäude führen. Diese müssen gemäß NIN 2020 in den Schutzpotentialausgleich einbezogen werden.

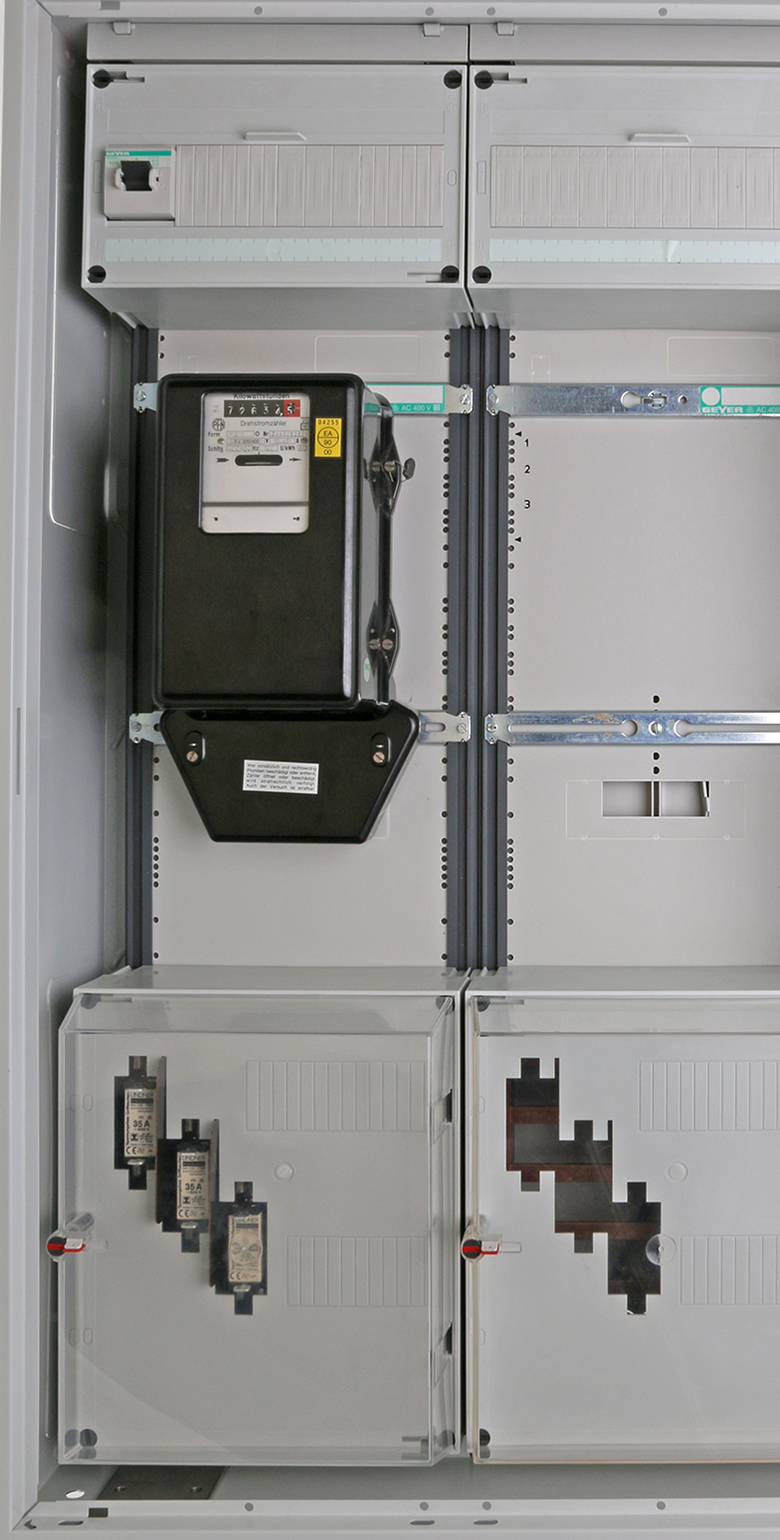

Wenn die Hauptverteilung z.B. auf Smart Metering umgebaut, ältere Zählertafeln ersetzt werden oder die gesamte Elektroinstallation kernsaniert wird, müssen die nach NIN 2020 notwendigen Überspannungsschutz-Einrichtungen installiert werden, z. B. durch die Installation eines Kombi-Ableiters im netzseitigen Anschlussraum (NAR).

In älteren Hauptverteilungen ist der Platz im NAR sehr begrenzt.

Die Lösung: In diesem Fall wird der Kombi-Ableiter im oberen Anschlussraum des Zählerschranks (OAR) installiert. Als Alternative bietet sich ein separates Isolierstoffgehäuse vor dem Zählerschrank an.

Ihre Vorteile in der Nachrüstung mit DEHNshield

Gerade in der Nachrüstung spielt die Kombi-Ableiter-Familie DEHNshield ihre Stärken aus.

Hutschienenmontage

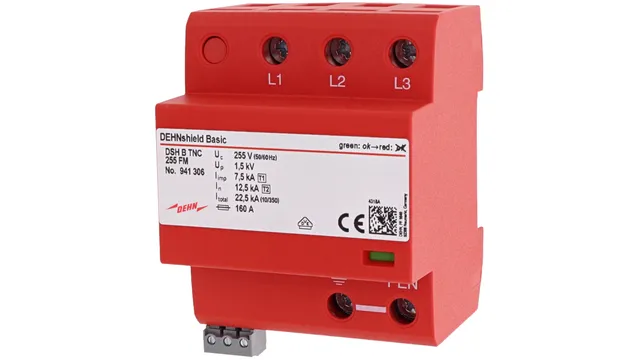

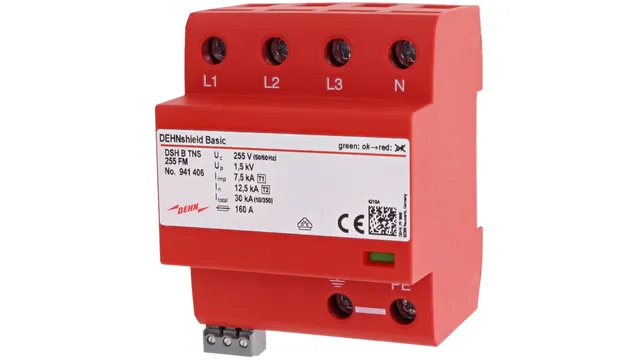

Mit der möglichen Installation auf der Hutschiene eignet sich DEHNshield Basic hervorragend zur Nachrüstung von Überspannungsschutz in Bestandsanlagen. Die leckstromfreie Funkenstrecken-Technologie ermöglicht den Einsatz des Ableiters auch im Vorzählerbereich. Dadurch wird die elektrische Anlage so nahe wie möglich am Einspeisepunkt vor Überspannungen geschützt.
