Lösungen E-Mobility High Power Charging

High Power Charging (HPC):
Normgerecht. Sicher. Kosteneffizient.

Die DEHN Lösungen erlauben auch unter anspruchsvollen Bedingungen einen dauerhaften Betrieb von Schnellladestationen. Das schützt Ihre Kunden und deren Fahrzeuge und stellt dabei deren Mobilität sicher.

Zusätzlich schützen DEHN Lösungen die Infrastruktur und somit Ihre Investitionen.

Die DEHN Schutzlösungen für
High Power Charging Ladestationen

Überzeugen Sie sich von DEHN Schutzlösungen zum Überspannungsschutz, Blitzschutz, Erdung und Potentialausgleich sowie zum Arbeitsschutz.

Bei weiteren Fragen sind wir für Sie da.

icon Überspannungsschutz

Überspannungs­schutz

Umfassender Schutz für durchgängigen Betrieb und planbare Wartbarkeit Ihrer Systeme.
Progettazione dell'impianto di terra

Blitzschutz, Erdung und Potentialausgleich

Blitzschutz für Überdachungen und ein niederimpedant vermaschtes Erdungssystem.
High power

Arbeitsschutz

Wir haben für alle Ladestationskonzepte die passenden Lösungen, um Ihr Team bei Wartung und Betrieb umfassend zu schützen.

DEHN Dienstleistungen
für HPC Ladestationen

Ortsbegehung

Ortsbegehung

Wir unterstützen Sie bei der Entwicklung von Schutzkonzepten für Neu- oder Umplanungen vor Ort.
Test- & Prüfzentrum

Test- & Prüfzentrum

Wir führen Systemprüfungen zur Sicherstellung und zum Nachweis einer maximalen Schutzwirkung für Schnellladestationen/High Power Charger und E-Fahrzeuge durch (Dakks zertifiziert).
Installation & Wartung

Installation & Wartung

Mit DEHN INSTATEC als E-Mobility Experte bieten wir Ihnen Installation und Wartung aus einer Hand.
Konzeption & Planung

DEHNconcept

Nutzen Sie das DEHN Engineering-Know-how für Ihre Projekte. Von der Risikoanalyse bis zur Planung von Äußerem Blitzschutz-, Erdungs- und Überspannungsschutzkonzepten.

Produkte für
High Power Charging

Mit uns sind Sie optimal aufgestellt: Wir bieten Ihnen ein sinnvoll aufeinander abgestimmtes Vollsortiment rund um das High Power Charging.

900076

DEHNcombo

Schützt PV-Stromversorgungssysteme bis 1500 V DC: Ableiter für High Power Charging Stationen oder Batteriespeicher (POC).

Merken  Details

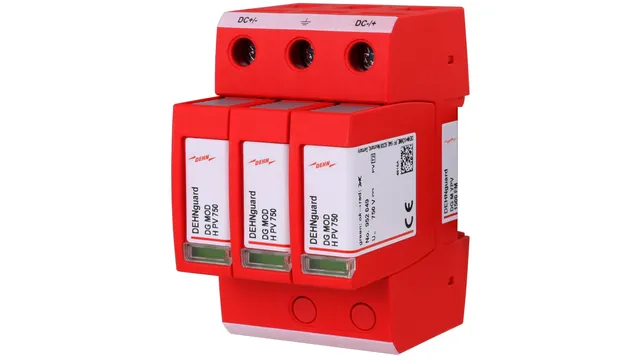

952567

DEHNguard M YPV

Modularer Überspannungsableiter mit FM-Kontakt für PV-Stromversorgungssysteme und Batteriespeicheranwendungen.

Merken  Details

961205

DEHNvenCI

Schützt AC-Schnittstellen auf Funkenstreckenbasis. Mit FM-Kontakt und integrierter Ableitervorsicherung.

Merken  Details

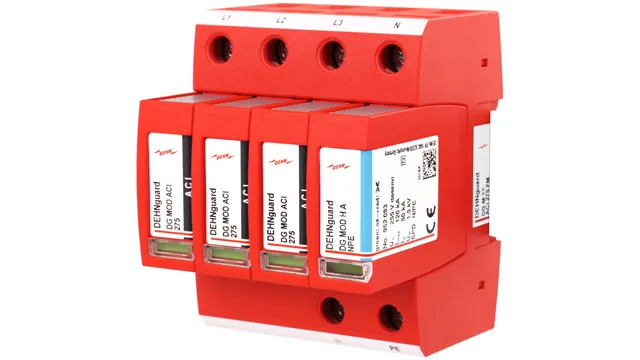

952341

DEHNguard modular ACI

Mit ACI-Technologie und FM-Kontakt. Vorsicherungsfrei einsetzbar.

Merken  Details

929161

DEHNpatch

Universeller Überspannungsableiter zum Schutz von Ethernet-Schnittstellen.

Merken  Details

927244

BLITZDUCTORconnect

Modularer Kombi-Ableiter zum Schutz von MSR-Kreisen, Bus- und Telekommunikationssystemen.

Merken  Details

961176

DEHNbloc Maxi 1 CI 440 / 760

Einpolig koordinierter Blitzstromableiter Typ 1 mit integrierter Ableitervorsicherung für 690 V TN- und IT-Systeme.

Merken  Details

819255

DEHNcon-H

HVI light Leitung im Stützrohr. Zum sicheren Einhalten von Trennungsabständen.

Merken  Details

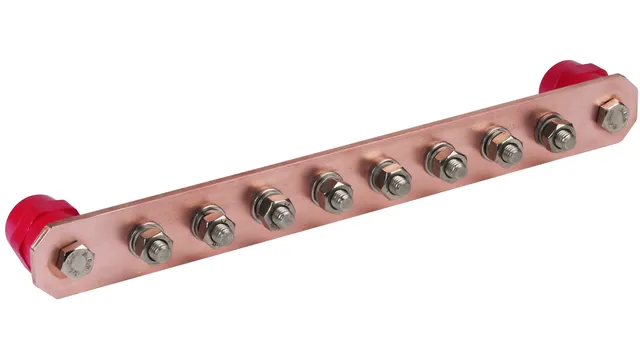

472227

Potentialausgleichsschienen

Kupfer-Ausführung für 8 Anschlüsse. Zur Anbindung an die lokale Erdungsanlage.

Merken  Details

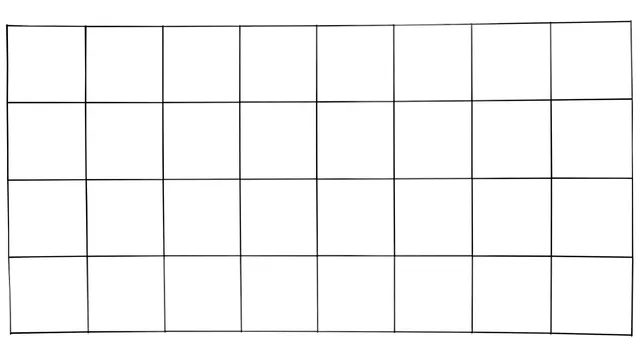

618214

Potentialsteuerung

Gefährliche Schritt- und Berührungsspannung vermeiden z.B. durch geprüfte Gittermatten.

Merken  Details

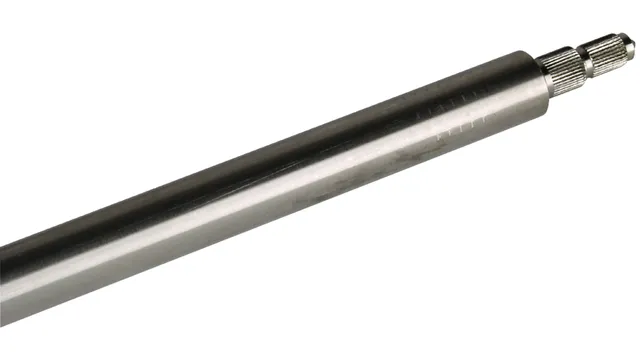

620902

Tiefenerder

Dauerhaft korrosionsbeständig durch NIRO (V4A). Zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen.

Merken  Details

610020

Anschlussklemmen

Dauerhaft korrosionsbeständige Anschlussklemme zum Kreuz- und Parallelanschluss an Tiefenerdern.

Merken  Details

556130

Korrosionsschutzbinden

Zur Umhüllung von ober- und unterirdischen Verbindungen. UV-stabilisiert.

Merken  Details

319209

Klemmenverbinder

Kreuzstücke für ober- und unterirdische Verbindungen von Leitern in Kreuz- und T-Anordnung.

Merken  Details

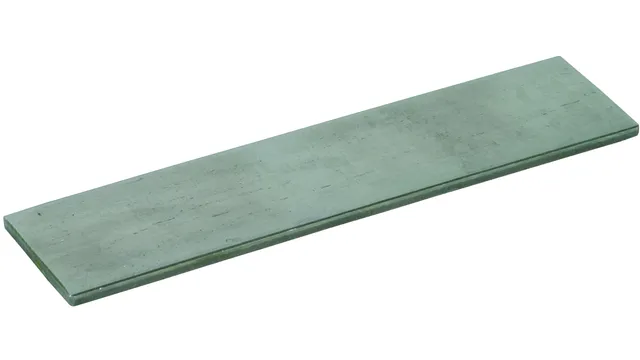

860335

Bänder

Flachstahl zum Einsatz bei Erdungsanlagen, Blitzschutzanlagen und beim Ringpotentialausgleich.

Merken  Details

832320

Seile

Kupferverzinnt – zum Einsatz bei Blitzschutz- und Erdungsanlagen.

Merken  Details

785637

Sperrelemente

Sperrelement für Reihen-Einbaugeräte, 3 TE.

Merken  Details

766665

SPN Spannungsprüfer zweipolig

Prüfball mit Phasen-, Drehfeld- und Durchgangstest. Mit Verlängerungsspitzen auch in Freileitungsnetzen anwendbar.

Merken  Details

745500

Erdungs– und Kurzschließvorrichtungen

Komplettes Set für Niederspannungs-Kabelverteiler im robusten Stahlblechkoffer.

Merken  Details

785465

Abdecktücher und Isoliermatten

Zum Abdecken benachbarter, unter Spannung stehender Teile. Nennspannung bis 1000 V.

Merken  Details

783003

Spannungsprüfer PHE 4 30 S

Spannungsfreiheit feststellen z.B. in der Trafostation des Ladeparks. Nennspannungsbereich 10 ... 30 kV, 50 Hz.

Merken  Details

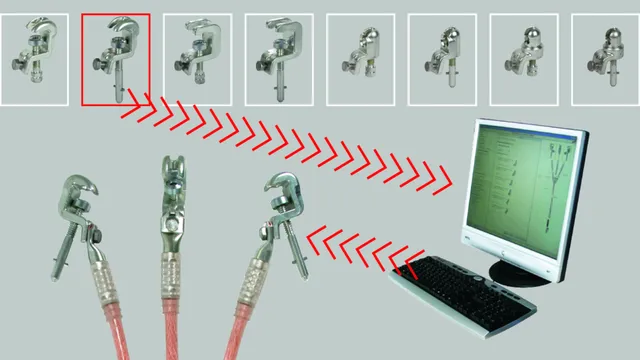

EuK-Konfigurator

Erdungs- und Kurzschließvorrichtung schnell und sicher zusammenstellen: Einfach online, mit dem EuK Konfigurator.

Details

785906

Set DEHNcare PSA Indoor

Persönliche Schutzausrüstung gibt Sicherheit bei elektrischen Störlichtbögen. Zum Einsatz im Innenbereich.

Merken  Details

protected.

Referenz:

Pfeffer GmbH

Um die Versorgungssicherheit sowie die Anlagen- und Betriebssicherheit zu gewährleisten und die normativen Anforderungen u.a. gemäß DIN VDE 0100-443 zu erfüllen, setzt Pfeffer auf ein geprüftes Blitz- und Überspannungsschutzkonzept von DEHN.

Download Referenz Pfeffer

Downloads

Broschüre Elektro­­mobilität Schutz­konzepte für die Lade­­infrastruktur der Elektro­­mobilität .pdf 3.0 MB
Broschüre  Intelligente Energienetze Versorgungs­­sicherheit heute und morgen .pdf 3.8 MB
Broschüre  DEHNguard Blitz- und Über­spannungs­schutz für Gleichstrom­anwen­dungen bis zu 950 V .pdf 0.3 MB
Broschüre  DEHNconcept Planung von Blitzschutz­­systemen .pdf 0.8 MB
Referenz  Pfeffer IPI intelligente Ortsnetz­stationen .pdf 0.8 MB
Referenz  Intilion AC gekoppeltes Batterie­speicher-System .pdf 0.8 MB
Referenz  alpitronic DC Lade­stationen hypercharge .pdf 0.9 MB
Schutz­vorschlag  Elektro­­mobilität Elektro­mobilität - Blitz- und Über­spannungs­­schutz für die Elektro­mobilität .pdf 3.3 MB
Schutz­­vorschlag  Elektro­­mobilität Erdungs- und Potential­ausgleichs­­maßnahmen für die Lade­infrastruktur .pdf 1.5 MB
Schutz­vorschlag Batterie­speicher Blitz- und Überspannungs­schutz für Batteriespeicher .pdf 2.4 MB

Wissen zur Schutzlösung

Egal ob im Bestand oder als kompletter Neuaufbau, egal ob für Wallboxen, Ladesäulen oder Busladestationen, unser Schutzvorschlag liefert Ihnen die notwendigen Konzepte für die Planung und Umsetzung eines umfassenden normgerechten Schutz-Systems.

Die Schutzvorschläge für Elektromobilität finden Sie hier im DEHN BLITZPLANER.

Blitz- und Überspannungsschutz für die Elektromobilität Erdungs- und Potentialausgleichsmaßnahmen für die Ladeinfrastruktur der Elektro…

FAQs

Muss meine Ladesäule geerdet werden?

Dies ist abhängig von der Schutzart des Gehäuses der Ladesäule. Sind Blitzstromableiter Typ 1 verbaut, ist ein zusätzlicher separater Potentialausgleichsanschluss an die örtliche Erdung vorzunehmen. In der Praxis erfolgt die örtliche Erdung von Ladestationen auf Basis der DIN 18014 oder durch lokale Tiefenerder.

Welche Kriterien sind bei der Auswahl der richtigen Blitzstrom- und Überspannungsableiter zu beachten?

Entscheidend ist der Installationsort des Ladepunkts bzw. der Systembestandteile der Ladeinfrastruktur. Wenn die Zuleitungen in Blitzschutzzone 0-A installiert werden, bzw. Trennungsabstände zu Äußeren Blitzschutzsystemen nicht eingehalten werden, sind Blitzstromableiter Typ 1 zu verwenden. Wenn der Ladepunkt und deren Zuleitungen in Blitzschutzzone 0-B installiert werden, sind zum Schutz Überspannungsableiter Typ 2 ausreichend.

Müssen Daten- und Kommunikationsleitungen vor Überspannungen geschützt werden?

Um einen wirksamen Schutz zu erreichen, ist es erforderlich, alle eingeführten kupferbasierenden Leitungen mit geeigneten Blitzstrom- und Überspannungsableitern zu schützen. Dies gilt auch für Daten- und Kommunikationsleitungen.

Welcher Blitz- und Überspannungsschutz sollte in einer Ladesäule auf jeden Fall installiert sein?

Gemäß DIN VDE 0100-443 stellen Überspannungsableiter Typ 2 wie z.B. DEHNguard oder DEHNcord 3P die Grundanforderung dar. Werden Ladesäulen in exponierten Bereichen wie auf freien Parkplatzflächen installiert, ist der Einsatz von Kombi-Ableiter Typ 1 + Typ 2, z.B. DEHNvap EMOB zu prüfen.

Was ist bei Blitzeinschlägen in Ladeparks hinsichtlich der Personengefährdung zu berücksichtigen?

Auf Basis einer individuellen Risikoanalyse ist zu bewerten, ob eine Gefährdung hinsichtlich Schritt- und Berührungsspannung im Aufenthaltsbereich von Personen entstehen kann. Ist dies der Fall, ist beispielsweise eine entsprechende Potentialsteuerung z.B. mittels blitzstromgeprüften Gittermatten vorzunehmen.

Welche Normen sind bei der Installation von Wallboxen und Ladesäulen bezüglich Überspannungsschutz zu berücksichtigen?

Grundsätzlich sind DIN VDE 0100-443, DIN VDE 0100-534 und DIN VDE 0100-722 zu berücksichtigen. Handelt es sich um Ladestationen mit direktem Anschluss an das Niederspannungsnetz, ist zusätzlich in Deutschland die VDE-AR-N 4100 zu berücksichtigen.

E-Learning

Schutz von High Power Charging Ladeparks

Wie erhalte ich die Wirtschaftlichkeit von Schnell-Ladeparks? Wie erfülle ich die Forderungen aus DIN VDE 0100-722 und DIN VDE 0100-443? Wie sieht ein professionelles Schutzkonzept aus? Erfahren Sie mehr.

Details

Expertenwissen

E-Mobility Flottenbetreiber

Schützen Sie Ihre Ladeinfrastruktur vor Schäden durch Blitze und Überspannungen - von der Trafostation über die Ladesäule bis zum Elektrofahrzeug.
