Isolierende Schutzplatten bis 36 kV

  • Zum Schutz gegen das zufällige Berühren unter Spannung stehender Anlagenteile mit Bemessungsspannungen 1 bis 36 kV
  • Vier verschiedene Bauformen erlauben den Einsatz an fast jeder Schaltanlage

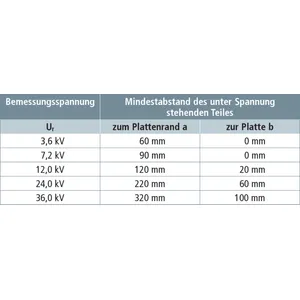

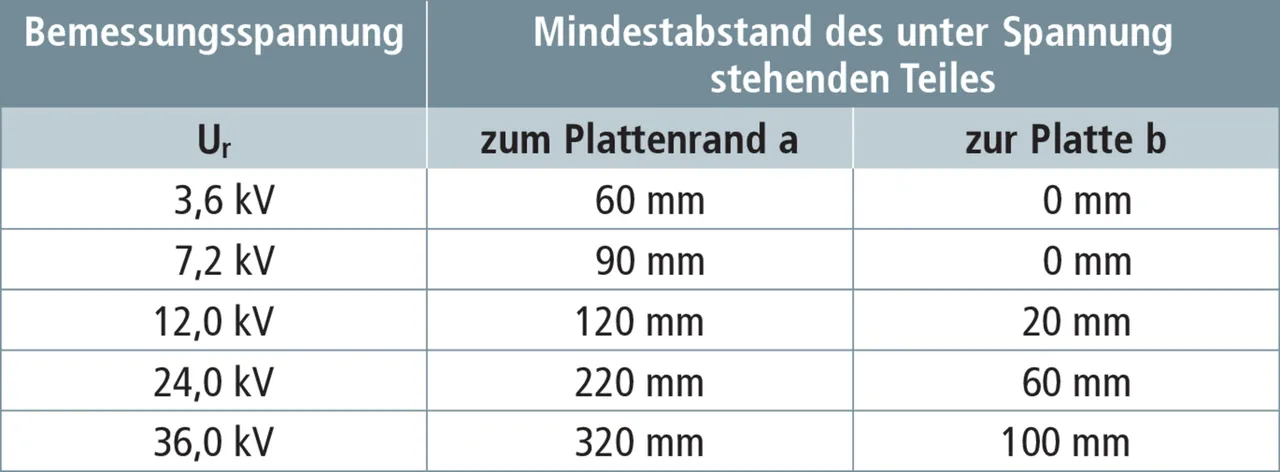

Details

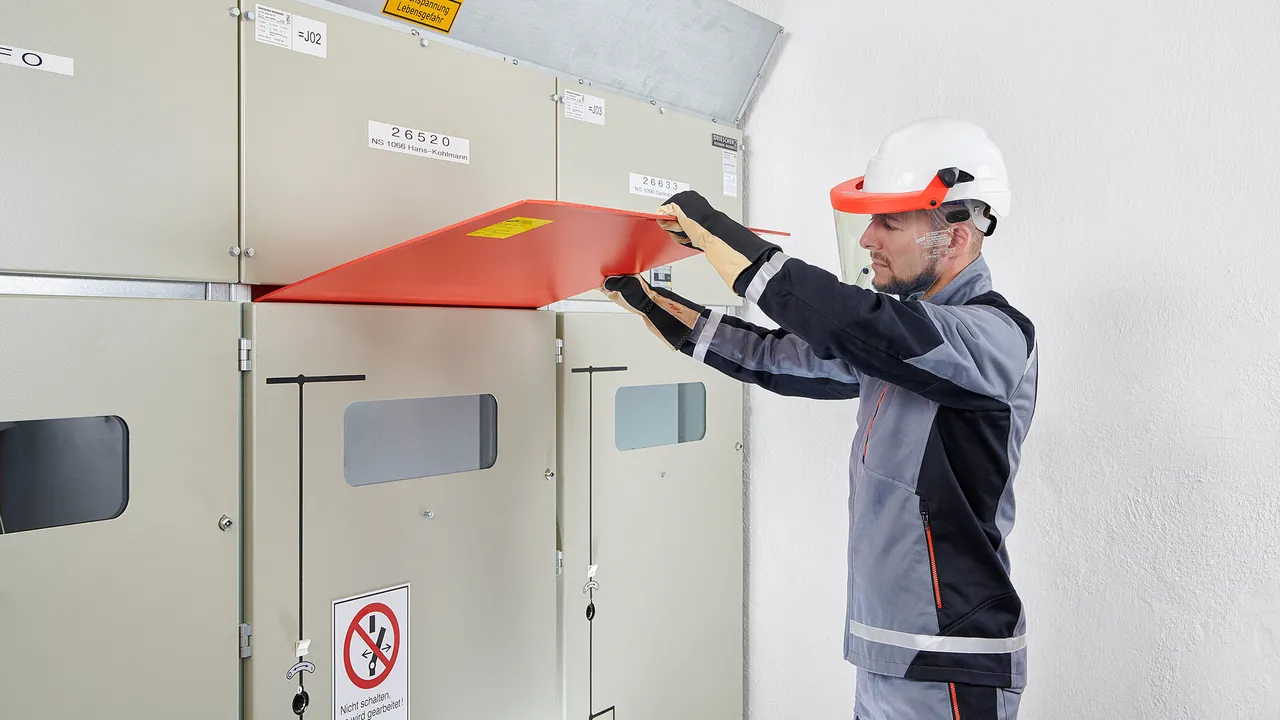

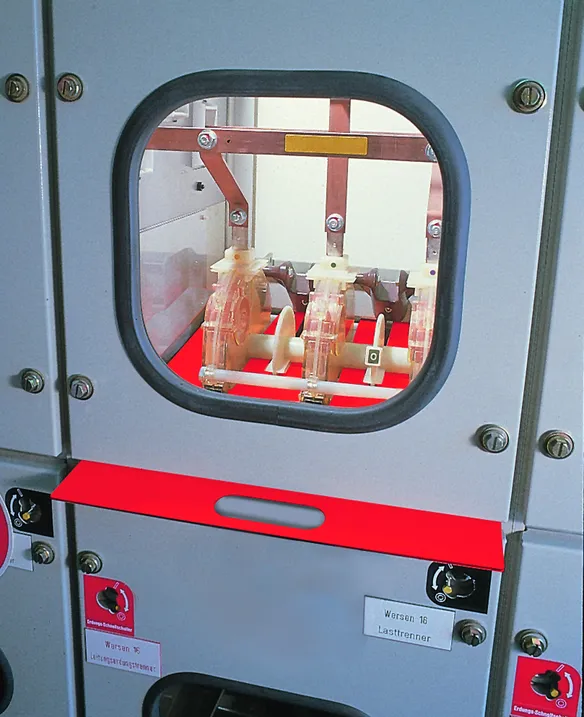

Schutzplatte Bauform A4 – Betätigung von Hand.
lorem ipsum

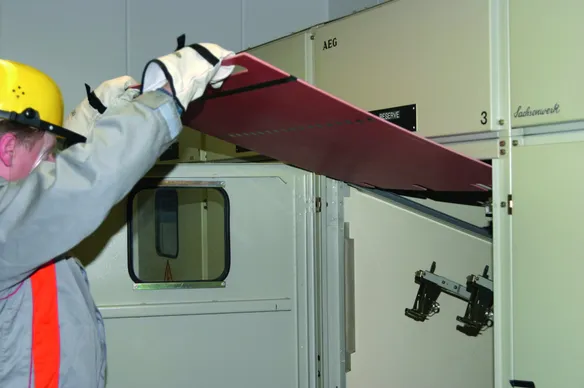

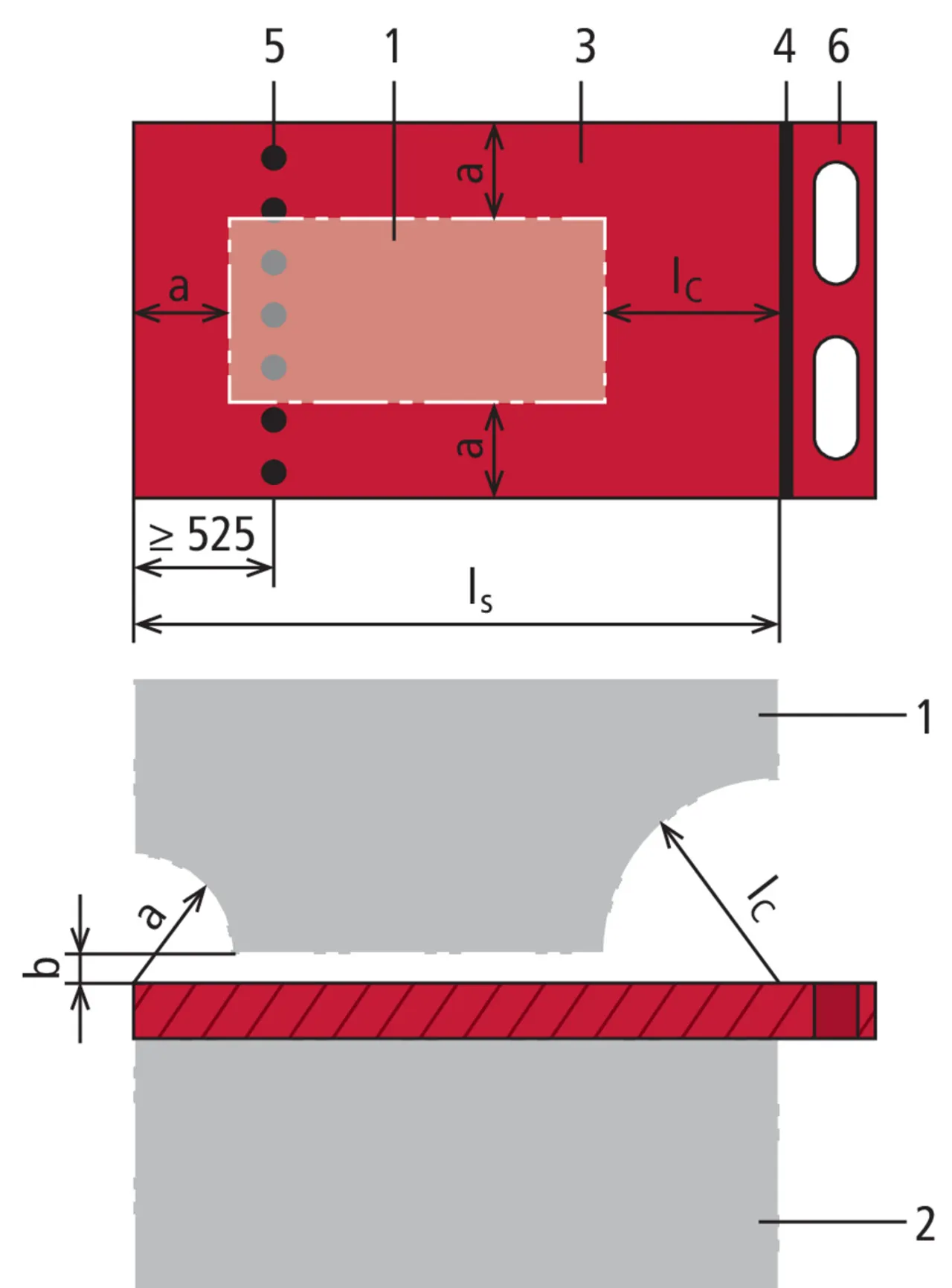

Schutzplatte Bauform A1 – Betätigung von Hand.
lorem ipsum
lorem ipsum

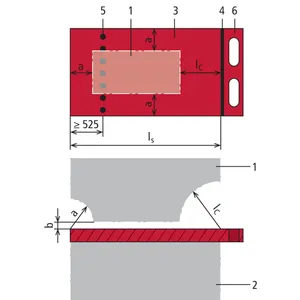

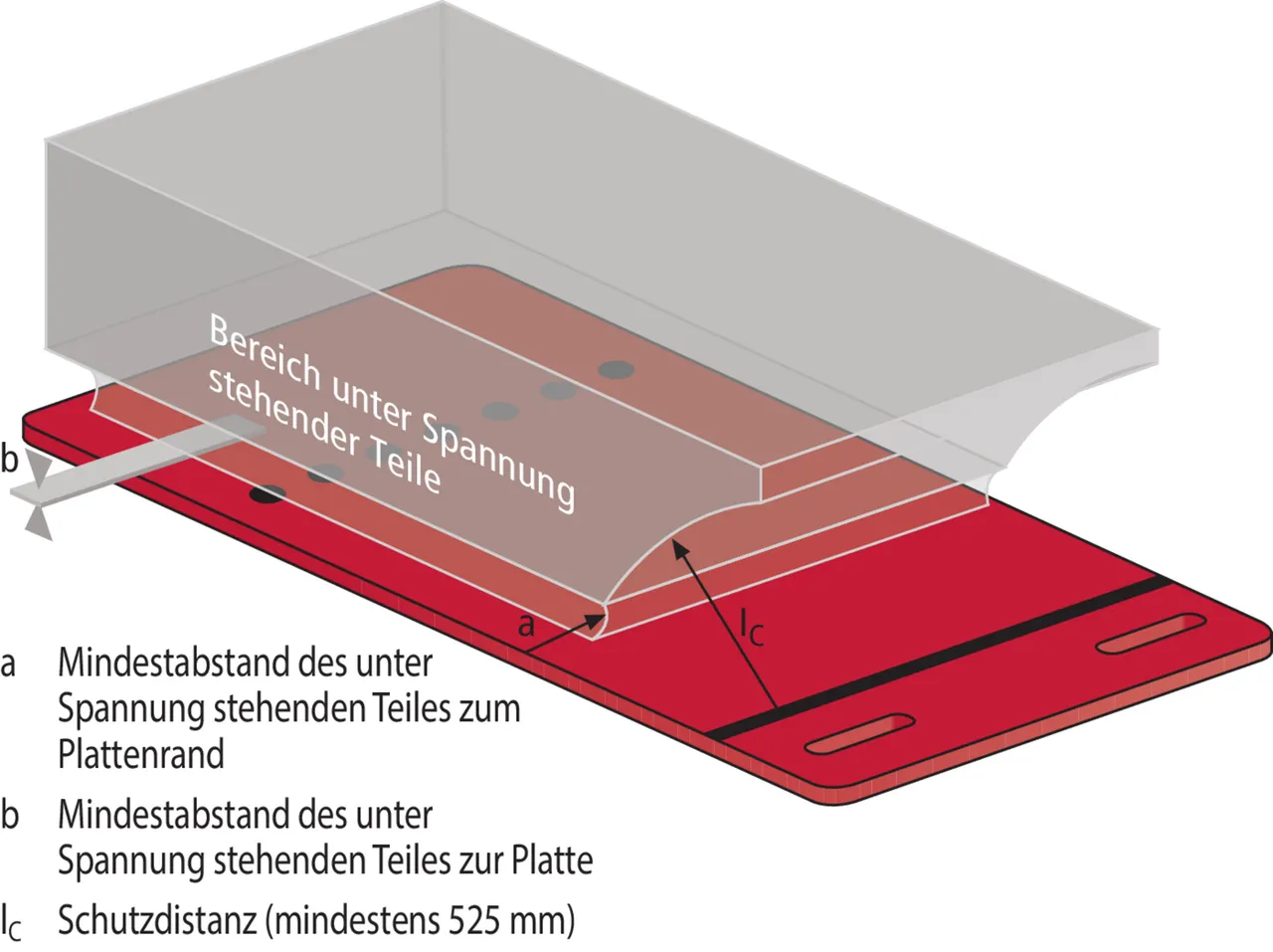

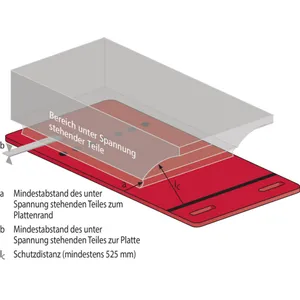

Beispiel der Gefahrenzone bei einer Schutzplatte Bauform A1.
lorem ipsum

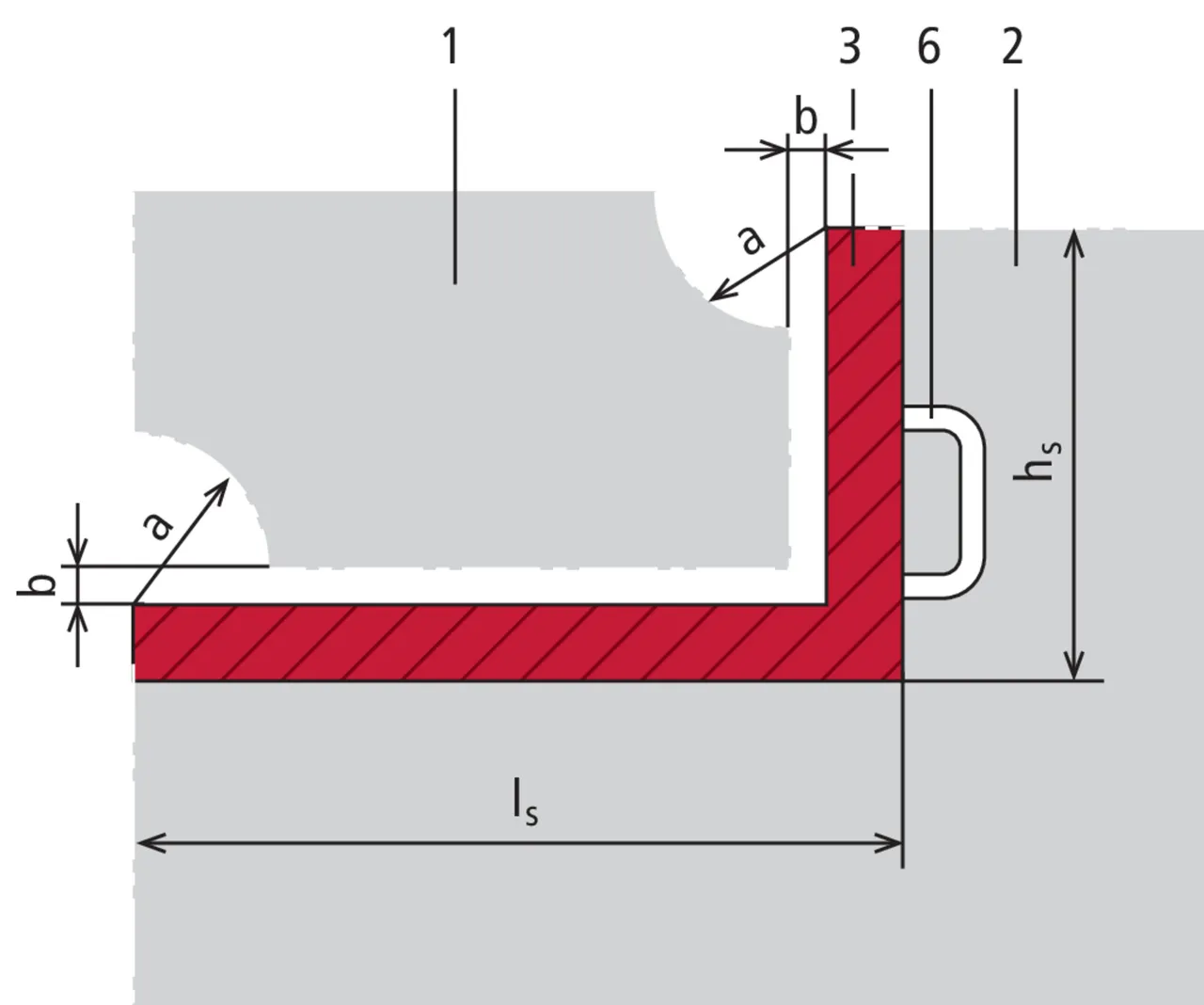

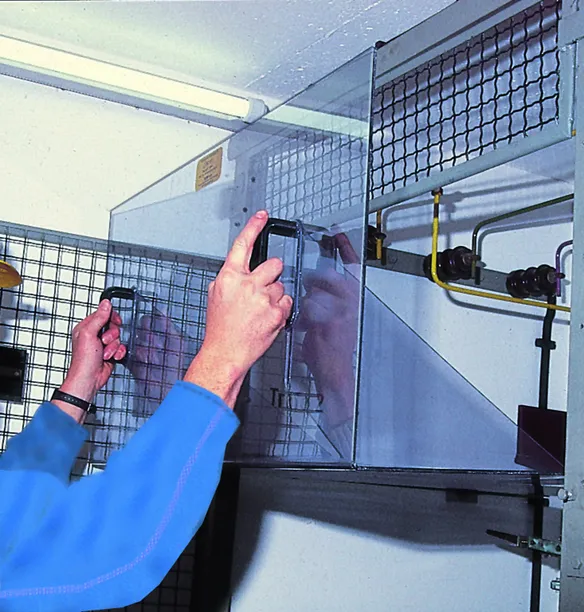

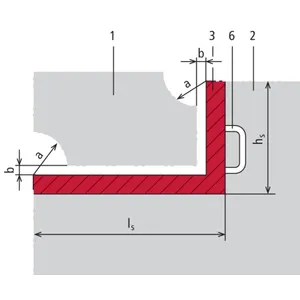

Schutzplatte Bauform A2 – Betätigung von Hand.
lorem ipsum

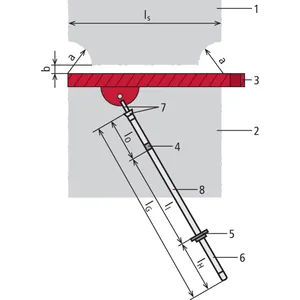

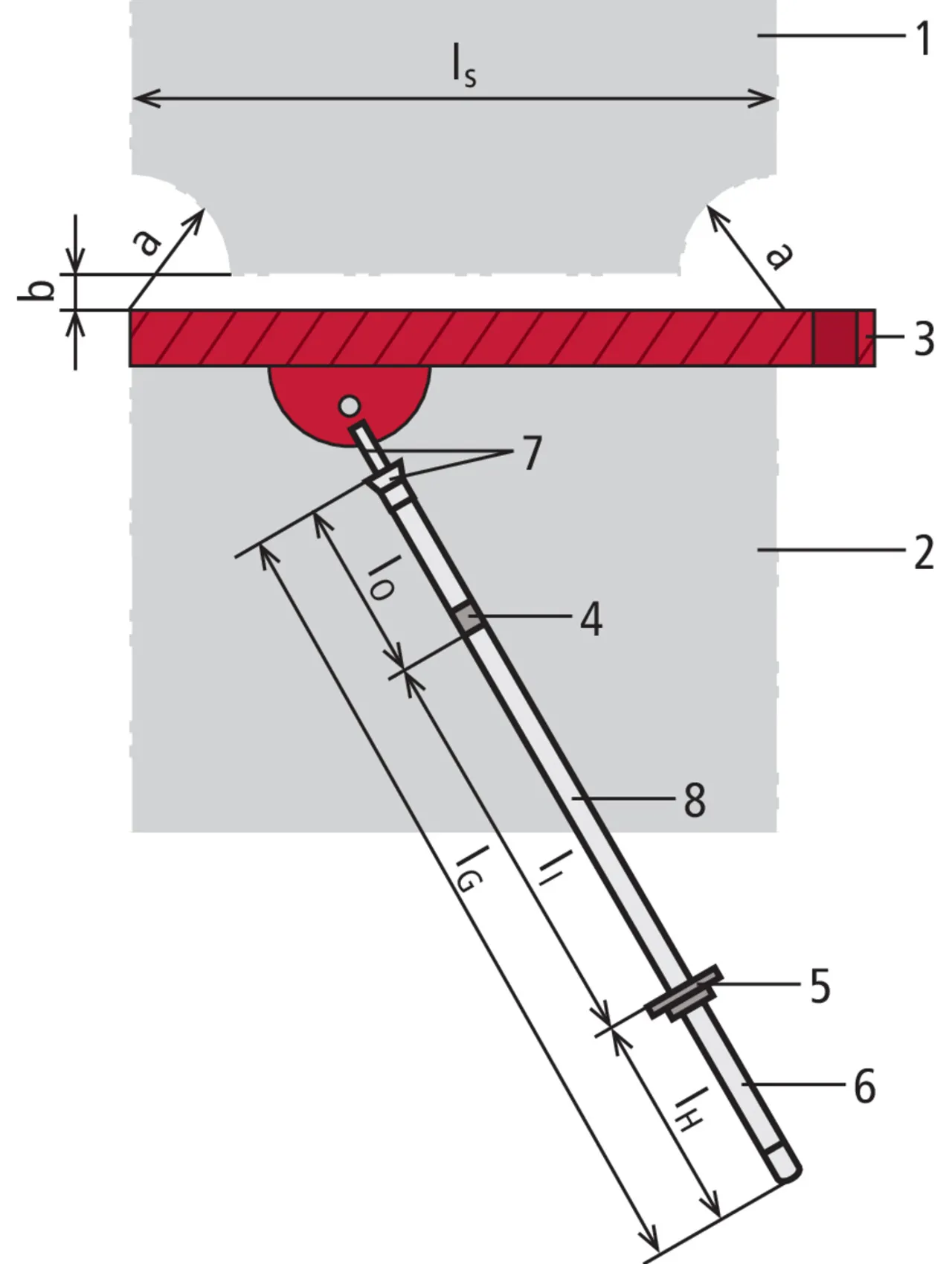

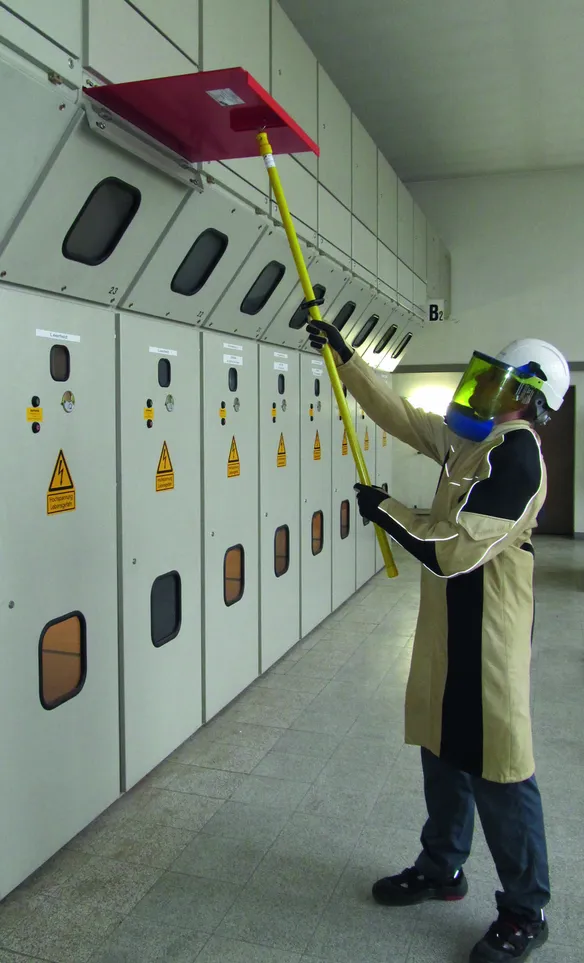

Schutzplatte Bauform A3 – Betätigung mit Arbeitsstange.
lorem ipsum

??store.product.family.furtherInformations_de??

??store.product.family.similarTopics_de??

Bauform A1

Mit Grifflöchern, Hilfs- und Begrenzungsmarkierung zum Einbringen bzw. Herausnehmen von Hand auf Führungsschienen.

Die Hilfsmarkierung ist eine gepunktete Linie mit mindestens 525 mm Abstand vom hinteren Plattenrand. Diese Markierung darf beim Auflegen der isolierenden Schutzplatte nicht übergriffen werden.
Die Begrenzungsmarkierung ist eine durchgezogene Linie und gilt als Begrenzung der Handhabe zum Schutzteil. Diese Markierung darf beim Einschieben der Platte nicht übergriffen werden und muss, wenn die Schutzplatte eingeschoben ist, mindestens 525 mm von unter Spannung stehenden Teilen entfernt sein.

1 ??store.product_de??

??store.product.number.short_de?? 763211 ISP 36 PVC A1...

??store.product.gtin_de?? 4013364081567, ??store.product.customsTariffNumber_de??: 39219090, ??store.product.grossWeight_de??: 8.00 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

??store.product.additional_de??



??store.product.data_de??

Bemessungsspannung (Ur ) bis 36 kV
Werkstoff Hart-PVC

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Bauform A2

Mit 90° abgewinkelter Handhabe und Handgriffen zum Einbringen bzw. Herausnehmen von Hand auf Führungsschienen. Andere Abwinkelungen (70° ... 270°) der Handhabe sind auf Wunsch möglich.

Die Höhe der Handhabe ist so festzulegen, dass oberhalb der Platte liegende unter Spannung stehende Anlagenteile vollständig abgedeckt sind.

1 ??store.product_de??

??store.product.number.short_de?? 763221 ISP 36 PVC A2...

??store.product.gtin_de?? 4013364081574, ??store.product.customsTariffNumber_de??: 39219090, ??store.product.grossWeight_de??: 8.00 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

??store.product.additional_de??



??store.product.data_de??

Bemessungsspannung (Ur ) bis 36 kV
Werkstoff Hart-PVC

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Bauform A3

Mit Aufnahmevorrichtung mit Bajonettbolzen zum Einbringen und Herausnehmen mit der Arbeitsstange auf Führungsschienen.

Der Plattentyp kann auch mit einem Langloch und einer Aufnahmevorrichtung ausgerüstet werden (Schwenkschubplatte). Die Betätigung erfolgt dann mit einer Arbeitsstange mit Schaltstangenkopf.
Bei Plattengrößen über 1 m2 wird eine Bedienung durch 2 Personen erforderlich. In diesem Fall sind zwei Aufnahmen für Arbeitsstangen notwendig.
Darüber hinaus kann die Platte zur leichteren Handhabung mit Laufrollen geliefert werden.

1 ??store.product_de??

??store.product.number.short_de?? 763231 ISP 36 PVC A3...

??store.product.gtin_de?? 4013364081581, ??store.product.customsTariffNumber_de??: 39204990, ??store.product.grossWeight_de??: 8.00 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

??store.product.additional_de??



??store.product.data_de??

Bemessungsspannung (Ur ) bis 36 kV
Werkstoff Hart-PVC

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

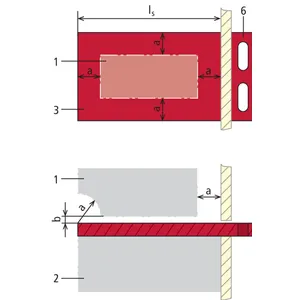

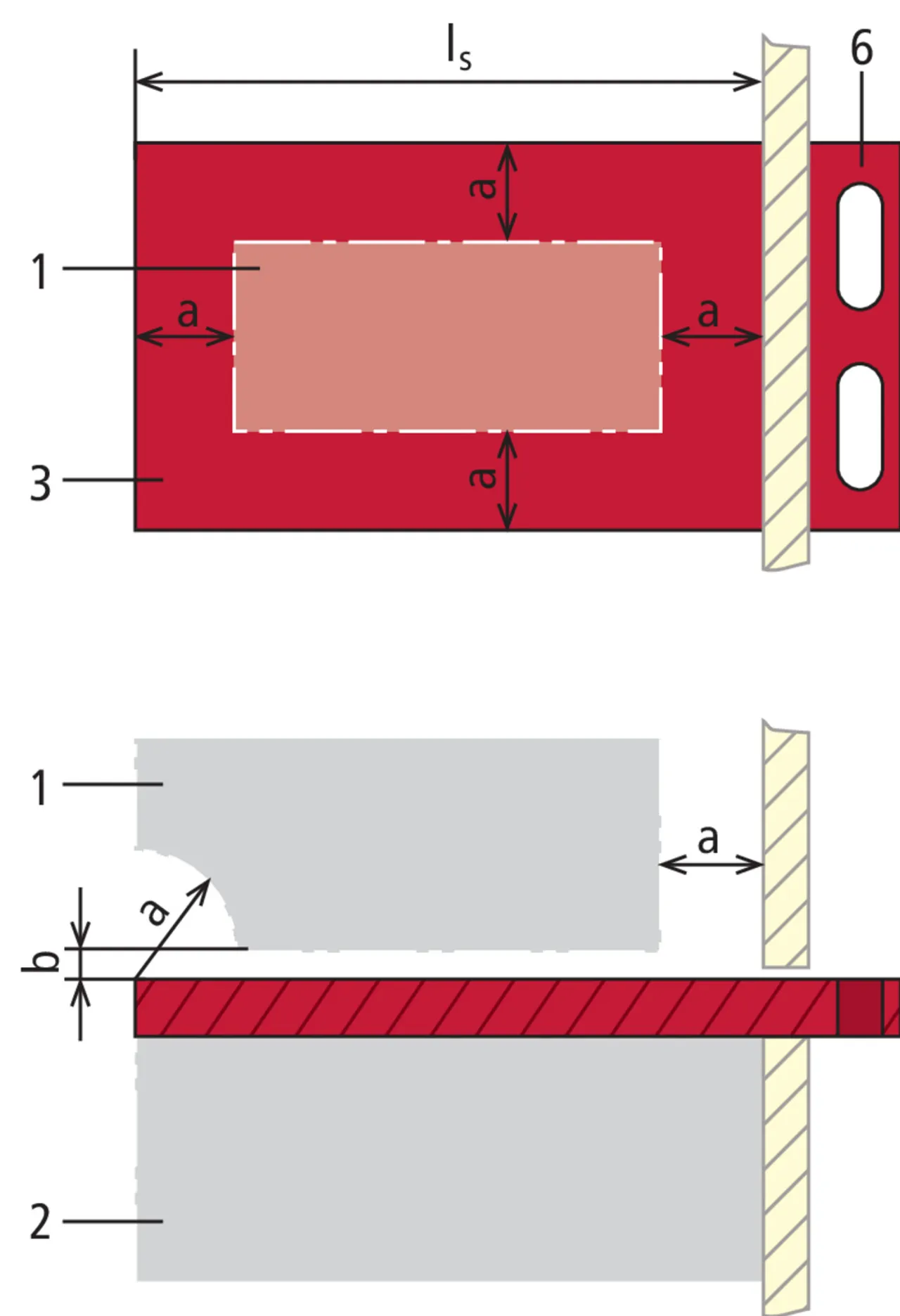

Bauform A4
