Erdungsstangen für Freileitungen

Für Freiluftanwendung
Robuste Alu-Trichterkupplung
Gesamtlängen bis 6000 mm realisierbar
Teleskopstange stufenlos über Kreuzgriff einstellbar
Für Phasenschraubklemmen und Klemmen mit langer Spindel mit Querstift

Details

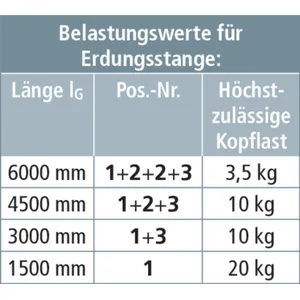

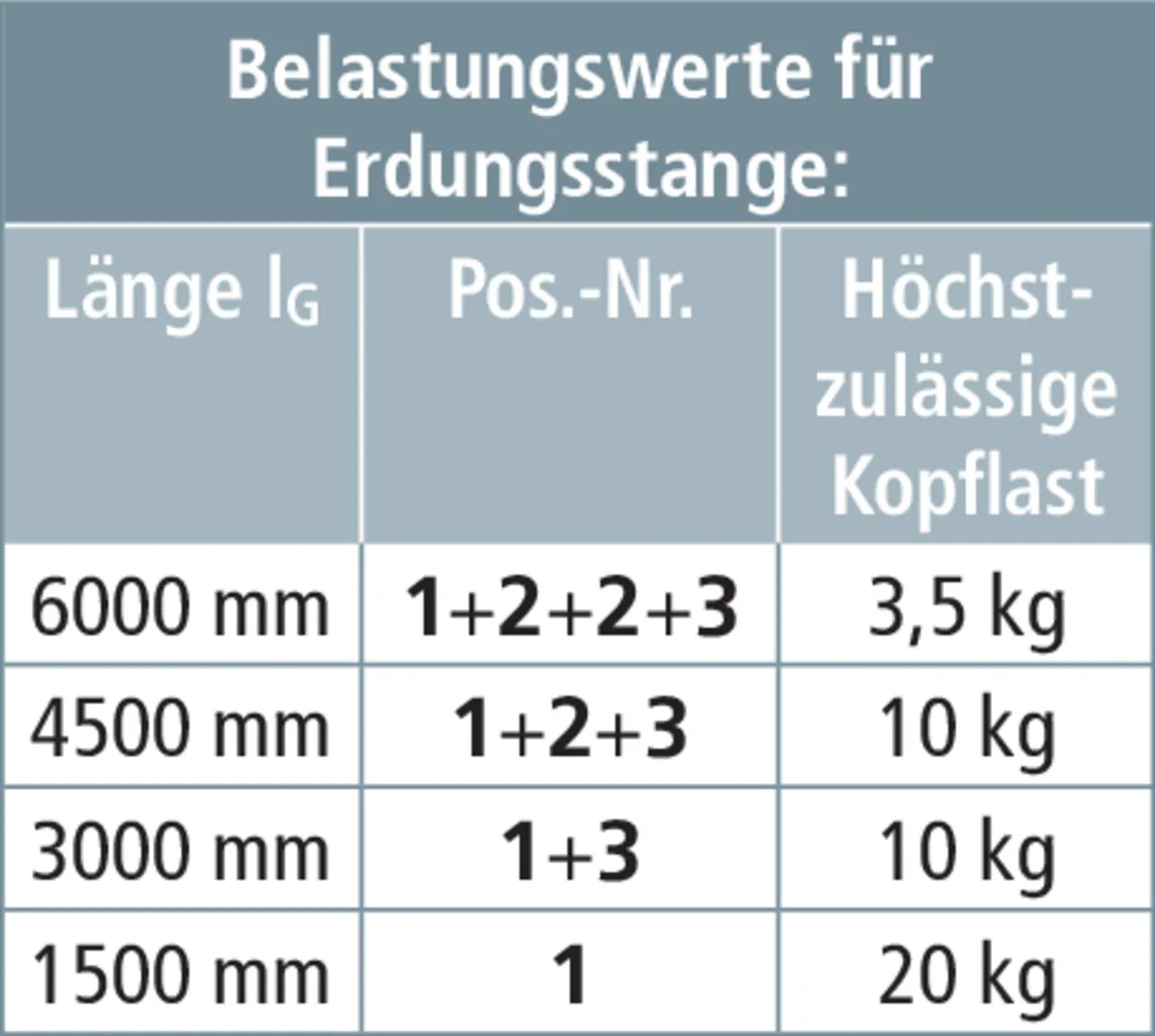

Belastungswerte für verlängerbare Erdungsstangen.

lorem ipsum — Belastungswerte für verlängerbare Erdungsstangen.

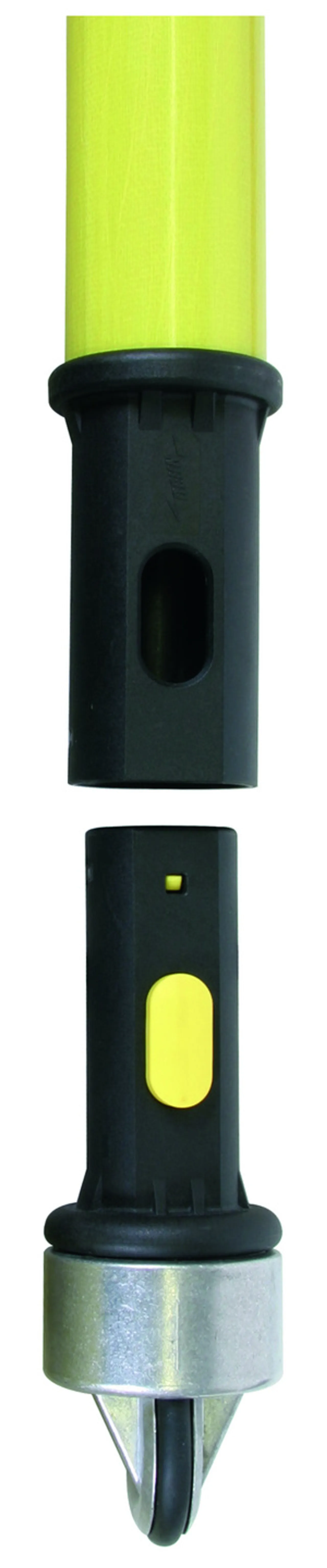

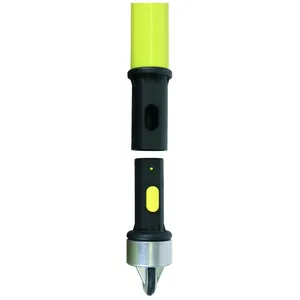

Abschlussteil mit Ringöse (Al/Gummi) bzw. Steckkupplung zur Handhabeverlängerung mit Ringöse (Al/Gummi).

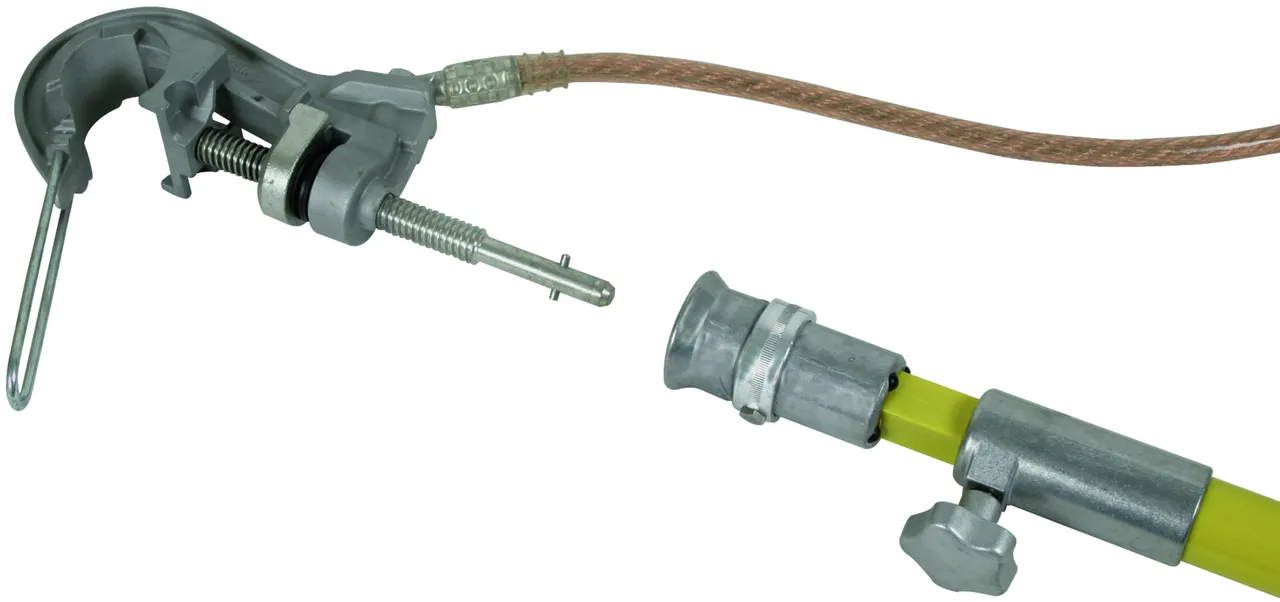

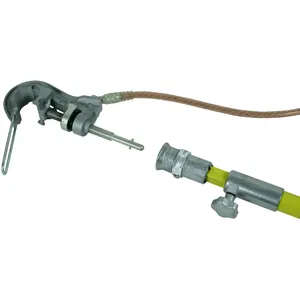

Erdungsstange mit Alu-Trichterkupplung zur Verwendung für Klemmen mit langer Spindel nach DIN 48087.

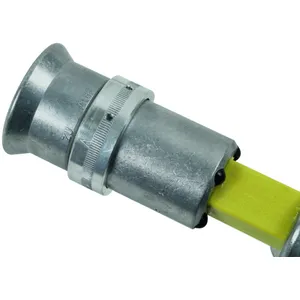

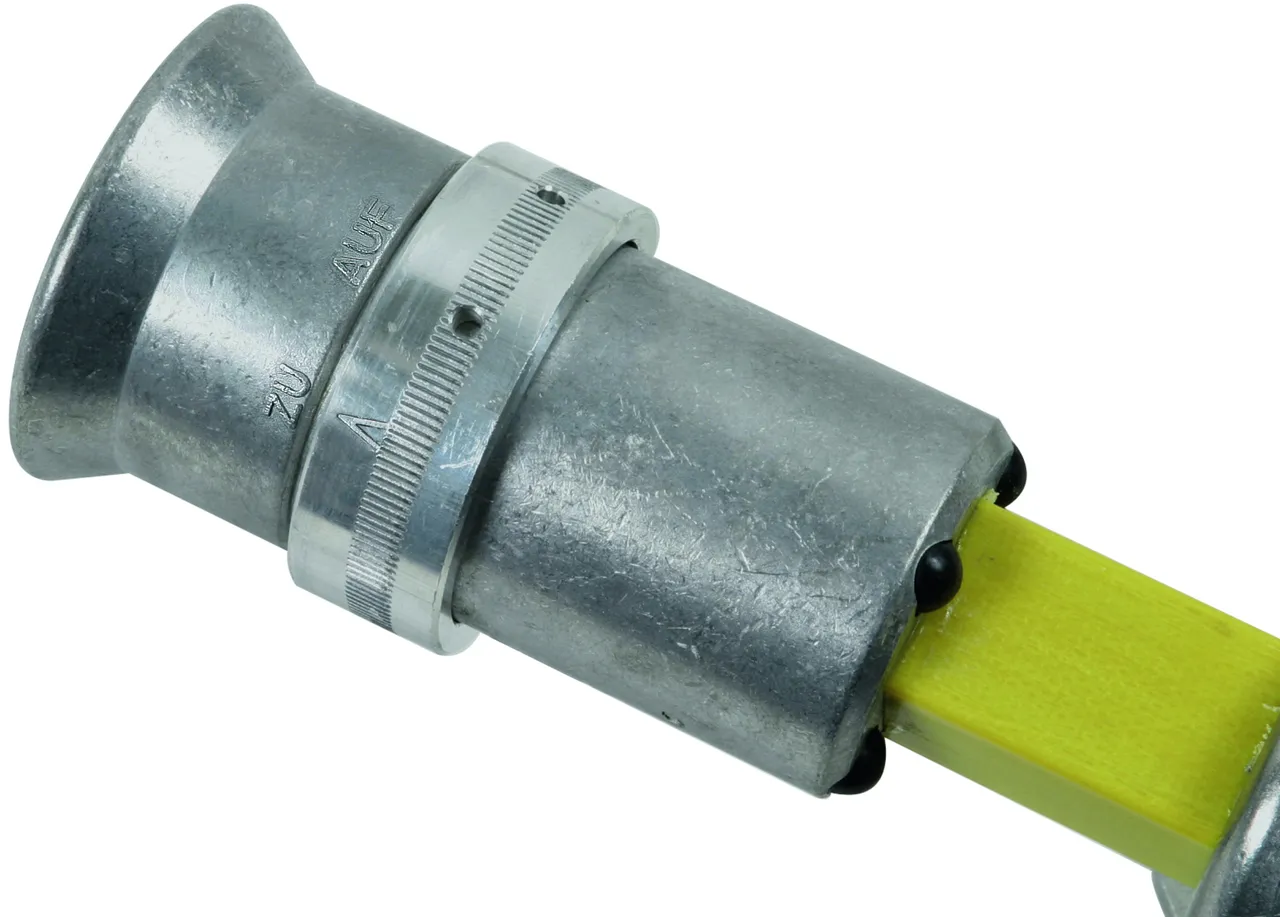

**Arretierbarer Stellring**
Am Trichter befindet sich ein Stellring mit folgenden Funktionen:
– Stellung "AUF": Stange ist nach Befestigung der Klemme abziehbar
– Stellung "ZU": Stange und Klemme bleiben auch nach der Befestigung der Vorrichtung fest verbunden.

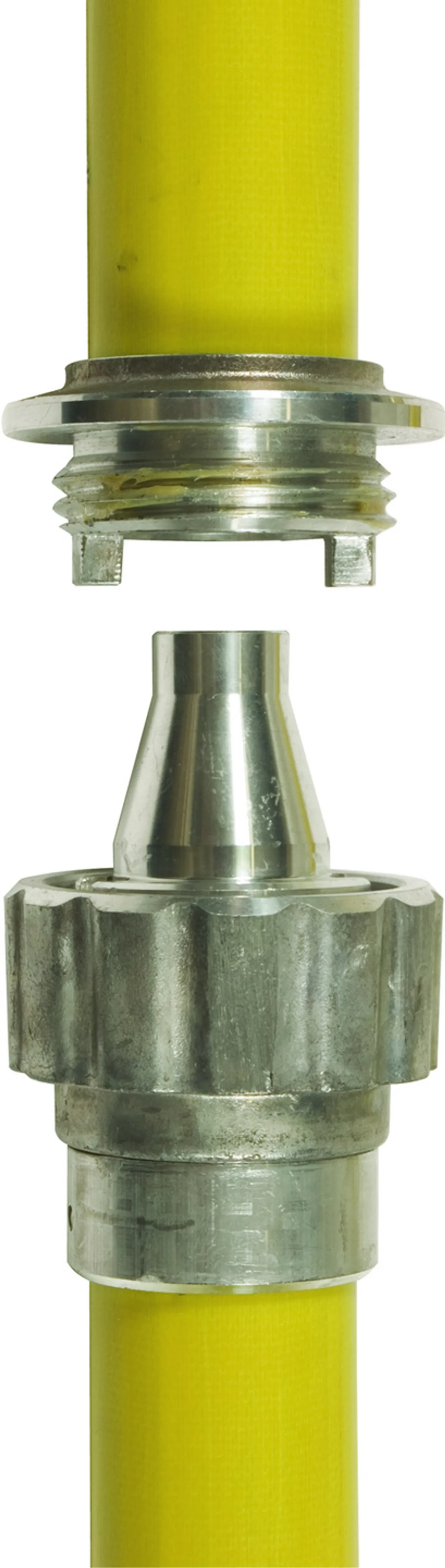

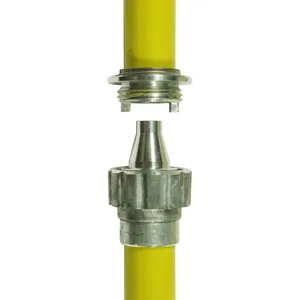

Robuste Alu-Schraubkupplung ermöglicht durch die Verschraubung und Verzahnung eine kraft- und formschlüssige Verbindung.

Teleskopisch mit Querstiftaufnahme

2 ??store.products_de??

??store.product.number.short_de?? 769400 ESTC SQL 4000

??store.product.gtin_de?? 4013364080881, ??store.product.customsTariffNumber_de??: 82055980, ??store.product.grossWeight_de??: 4.42 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Gesamtlänge (l_{G max} / I_{G min} )	4015 / 2180 mm
Länge Handhabe (I_H )	1400 mm
Höchstzulässige Kopflast (l_{G max} / I_{G min} )	10 / 20 kg
Durchmesser	43 mm

Gesamtlänge (l_{G max} / I_{G min} )	4015 / 2180 mm
Länge Handhabe (I_H )	1400 mm
Höchstzulässige Kopflast (l_{G max} / I_{G min} )	10 / 20 kg
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Werkstoff Schraubkupplung, Kreuzgriff	Al-Legierung
Durchmesser	43 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Nein
Gerätetyp	Erdungsstange

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 769500 ESTC SQL 5000

??store.product.gtin_de?? 4013364080904, ??store.product.customsTariffNumber_de??: 82055980, ??store.product.grossWeight_de??: 5.02 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Gesamtlänge (l_{G max} / I_{G min} )	5015 / 2680 mm
Länge Handhabe (I_H )	1900 mm
Höchstzulässige Kopflast (l_{G max} / I_{G min} )	10 / 20 kg
Durchmesser	43 mm

Gesamtlänge (l_{G max} / I_{G min} )	5015 / 2680 mm
Länge Handhabe (I_H )	1900 mm
Höchstzulässige Kopflast (l_{G max} / I_{G min} )	10 / 20 kg
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Werkstoff Schraubkupplung, Kreuzgriff	Al-Legierung
Durchmesser	43 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Nein
Gerätetyp	Erdungsstange

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Teleskopisch mit Querstiftaufnahme und Steckkupplung

1 ??store.product_de??

??store.product.number.short_de?? 769300 ESTC SQL STK 3000

??store.product.gtin_de?? 4013364080867, ??store.product.customsTariffNumber_de??: 82055980, ??store.product.grossWeight_de??: 3.80 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Gesamtlänge (l_{G max} / I_{G min} )	3015 / 1760 mm
Länge Handhabe (I_H )	900 mm
Höchstzulässige Kopflast (l_{G max} / I_{G min} )	10 / 20 kg
Durchmesser	43 mm

Gesamtlänge (l_{G max} / I_{G min} )	3015 / 1760 mm
Länge Handhabe (I_H )	900 mm
Höchstzulässige Kopflast (l_{G max} / I_{G min} )	10 / 20 kg
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Werkstoff Schraubkupplung, Kreuzgriff	Al-Legierung
Durchmesser	43 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Mehrteilig, Kopfstück

Mit Alu-Bajonettkupplung und Alu-Schraubkupplung als Abschlussteil.

1 ??store.product_de??

??store.product.number.short_de?? 769503 EST KS SQL 1500

??store.product.gtin_de?? 4013364003996, ??store.product.customsTariffNumber_de??: 82055980, ??store.product.grossWeight_de??: 2.39 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

??store.product.additional_de??

??store.product.data_de??

Gesamtlänge (l_G )	1600 mm
Höchstzulässige Kopflast	20 kg
Durchmesser	43 mm

Gesamtlänge (l_G )	1600 mm
Höchstzulässige Kopflast	20 kg
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Werkstoff Schraubkupplung	Al-Legierung
Durchmesser	43 mm
Aufnahmekopf für	Spindel mit Querstift
Gerätetyp	Erdungsstange - Kopfstück

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Mehrteilig, Zwischenstück

Mit Alu-Schraubkupplung, Stecker mit Mutter und Buchsenteil.

1 ??store.product_de??

??store.product.number.short_de?? 769504 EST ZS 1500

??store.product.gtin_de?? 4013364004559, ??store.product.customsTariffNumber_de??: 82055980, ??store.product.grossWeight_de??: 2.39 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Gesamtlänge (l_G )	1580 mm
Durchmesser	43 mm

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Mehrteilig, Endstück

Mit Stecker und Mutter der Alu-Schraubkupplung und Abschlussteil mit Ringöse.

1 ??store.product_de??

??store.product.number.short_de?? 769505 EST ES 1500

??store.product.gtin_de?? 4013364004566, ??store.product.customsTariffNumber_de??: 82055980, ??store.product.grossWeight_de??: 2.46 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Gesamtlänge (l_G )	1590 mm
Durchmesser	43 mm

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??
