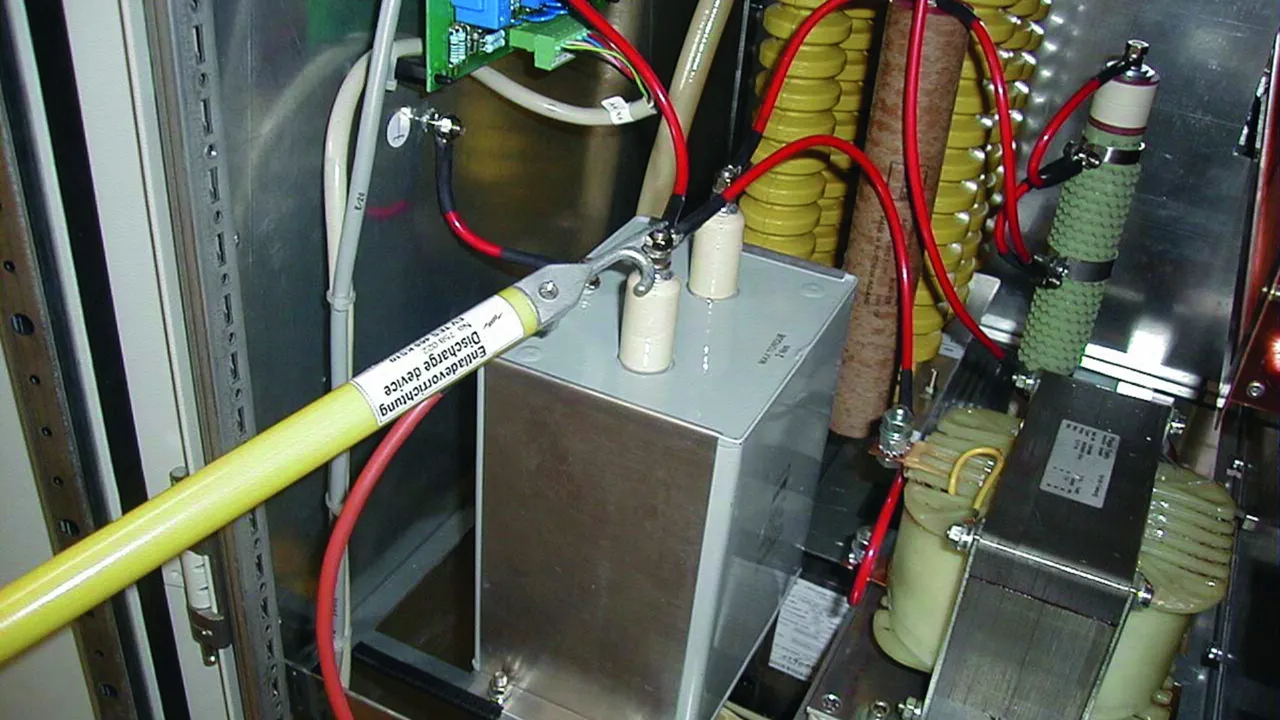

Entlade- und Potentialausgleichsvorrichtungen

Zum Ableiten statischer Aufladungen
Unterschiedliche Tastspitzen
Einhängeklinke speziell für Elektrofilteranlagen, zum Einhängen an Rundleiter Ø12 ... 26,5 mm
Seileinführungen wasserdicht kunststoffummantelt, mit zusätzlichem Knickschutz

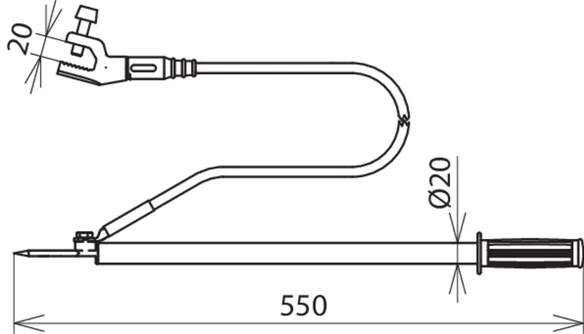

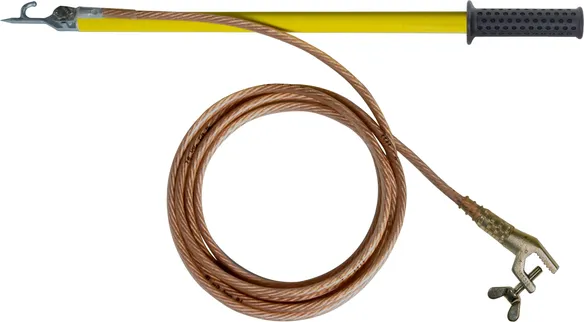

Entladevorrichtung mit Handgriff und Erdungsklemme mit Flügelschraube

1 ??store.product_de??

??store.product.number.short_de?? 758020 EV TES 465 EK

??store.product.gtin_de?? 4013364098992, ??store.product.customsTariffNumber_de??: 85369095, ??store.product.grossWeight_de??: 1.44 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich	bis 20 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich	bis 20 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

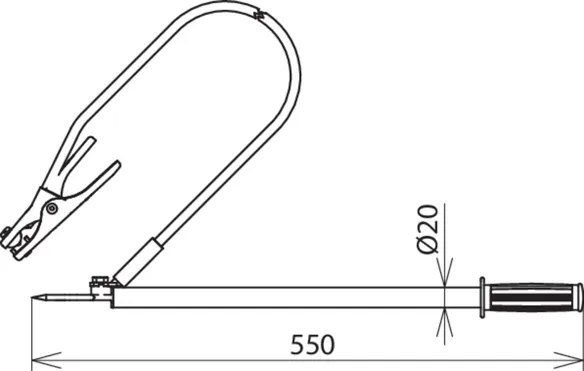

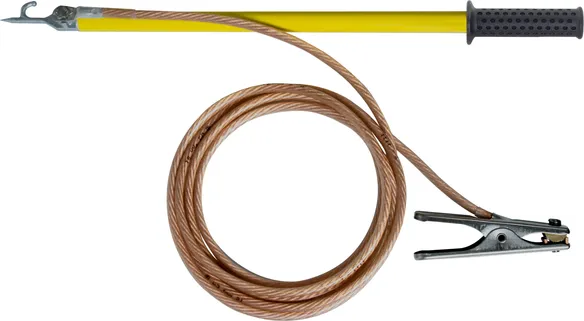

Entladevorrichtung mit Handgriff und Erdungszange mit Spannfeder

1 ??store.product_de??

??store.product.number.short_de?? 758021 EV TES 465 EZ

??store.product.gtin_de?? 4013364099005, ??store.product.customsTariffNumber_de??: 85369095, ??store.product.grossWeight_de??: 1.20 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

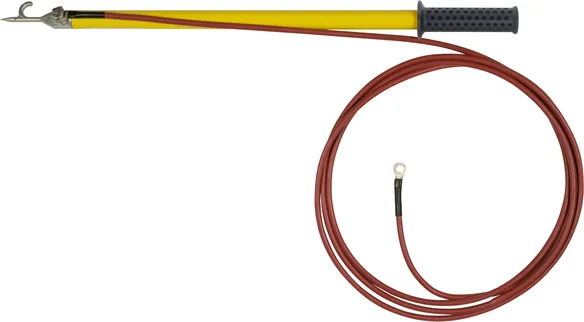

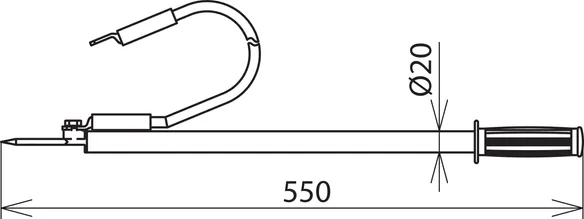

Entladevorrichtung mit Handgriff und erdseitigem Kabelschuh

Bohrung Ø8,4 mm und Silikonleitung.

1 ??store.product_de??

??store.product.number.short_de?? 758022 EV TES 465 KS10

??store.product.gtin_de?? 4013364099012, ??store.product.customsTariffNumber_de??: 85369095, ??store.product.grossWeight_de??: 750.00 g, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Seillänge	3500 mm
Seilquerschnitt	10 mm²
Seilhülle	rote Silikonleitung
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	10 mm²
Seilhülle	rote Silikonleitung
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

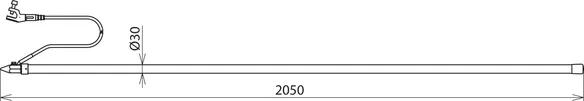

Entladevorrichtung mit Erdungsklemme mit Flügelschraube

1 ??store.product_de??

??store.product.number.short_de?? 758001 EV TS 2000 EK

??store.product.gtin_de?? 4013364004030, ??store.product.customsTariffNumber_de??: 85369095, ??store.product.grossWeight_de??: 3.22 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich	bis 20 mm
Werkstoff Tastspitze	Cu-Legierung/gal Sn

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich	bis 20 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tastspitze	Cu-Legierung/gal Sn
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

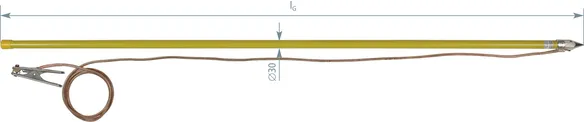

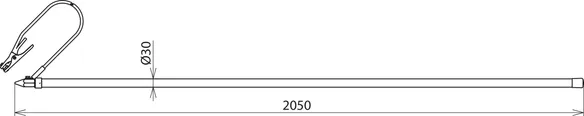

Entladevorrichtung mit Erdungszange mit Spannfeder

1 ??store.product_de??

??store.product.number.short_de?? 758003 EV TS 2000 EZ

??store.product.gtin_de?? 4013364004047, ??store.product.customsTariffNumber_de??: 85369095, ??store.product.grossWeight_de??: 2.95 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

??store.product.additional_de??

??store.product.data_de??

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Werkstoff Tastspitze	Cu-Legierung/gal Sn
^*) Prüfung nach eigenen Angaben

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Isoliervermögen Isolierrohr (in Anlehnung an DIN VDE 0681-1)	75 kV
Max. Ableitstoßstrom (8/20 µs)*	50 kA
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tastspitze	Cu-Legierung/gal Sn
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
^*) Prüfung nach eigenen Angaben

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

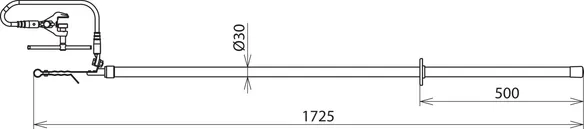

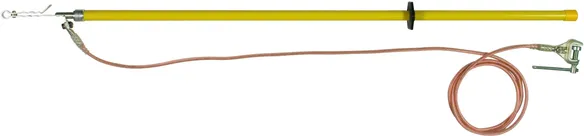

Erdungsvorrichtung mit Erdungsklemme mit Knebel

Zum Einhängen an Rundleitern Ø12 ... 26,5 mm von Elektrofilteranlagen.

1 ??store.product_de??

??store.product.number.short_de?? 758015 EV EH 1725 EK

??store.product.gtin_de?? 4013364041608, ??store.product.customsTariffNumber_de??: 85369095, ??store.product.grossWeight_de??: 3.62 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Seillänge	3500 mm
Seilquerschnitt	25 mm²
Seilhülle	transparent
Rohrlänge	1500 mm
Gesamtlänge (l_G )	1725 mm
Klemmbereich	bis 30 mm
Werkstoff Einhängeklinke	Bronze/gal Sn

Seillänge	3500 mm
Seilquerschnitt	25 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Anschließteil an Erdungsanlage	Erdungsklemme Typ F 2, Klemmbereich bis 30 mm
Rohrlänge	1500 mm
Gesamtlänge (l_G )	1725 mm
Klemmbereich	bis 30 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Einhängeklinke	Bronze/gal Sn
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

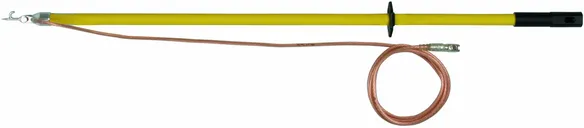

Entladevorrichtung mit Tast- und Einhängespitze und erdseitigem Kabelschuh

Presskabelschuh PK1 (Bohrung Ø12,5 mm mit Verdrehungsschutz).

1 ??store.product_de??

??store.product.number.short_de?? 758025 EV TES STK 1500 KS

??store.product.gtin_de?? 4013364127838, ??store.product.customsTariffNumber_de??: 85369095, ??store.product.grossWeight_de??: 2.29 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1500 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1500 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

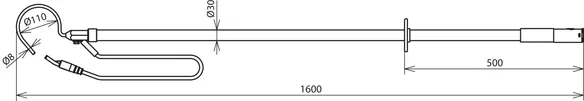

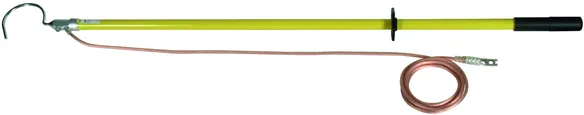

Entladevorrichtung mit Einhängebügel und erdseitigem Kabelschuh

Presskabelschuh PK1 (Bohrung Ø12,5 mm mit Verdrehungsschutz).

1 ??store.product_de??

??store.product.number.short_de?? 758028 EV EHB 1600 SN7114

??store.product.gtin_de?? 4013364132450, ??store.product.customsTariffNumber_de??: 85369095, ??store.product.grossWeight_de??: 5.16 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1600 mm
Werkstoff Einhängebügel	NIRO

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1600 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Einhängebügel	NIRO
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

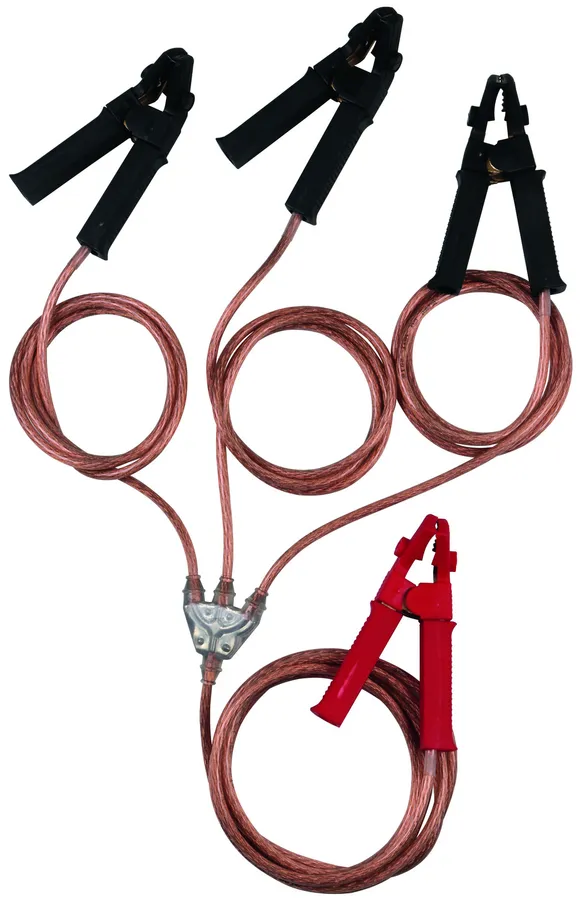

Potentialausgleichsvorrichtung mit isolierten Erdungsklemmen

1 ??store.product_de??

??store.product.number.short_de?? 758099 PAV 3+1 16 ZAK

??store.product.gtin_de?? 4013364287587, ??store.product.customsTariffNumber_de??: 85369095, ??store.product.grossWeight_de??: 3.21 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

??store.product.additional_de??

??store.product.data_de??

Seillänge A / B / C	1750 mm
Seillänge D	3200 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Klemmbereich	5-25 mm

Seillänge A / B / C	1750 mm
Seillänge D	3200 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Klemmbereich	5-25 mm
Farbe Klemme A / B / C	schwarz
Farbe Klemme D	rot
Mögliche Klemmenbetätigungen	> 500
Max. zulässiger Dauerstrom	10 A
Einsatztemperaturbereich	-30 °C ... +50 °C
Lagertemperaturbereich	-40 °C ... +70 °C
Leiteraufbau	feindrähtige blanke Cu-Litze nach VDE 0295-6
Durchschlagfestigkeit Seilmantel	min. 10 kV/mm
Wandstärke Isolation	1,20 mm (typisch)
Isolierung	PVC-Mischung TM2 nach HD21.1

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

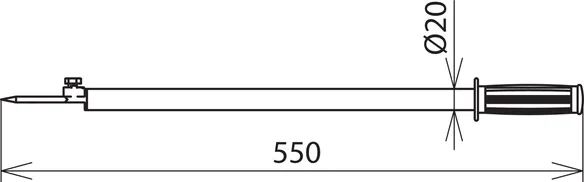

Entladevorrichtung mit Handgriff, ohne Erdungsleitung

1 ??store.product_de??

??store.product.number.short_de?? 758036 EV TES 465 SN7215

??store.product.gtin_de?? 4013364133884, ??store.product.customsTariffNumber_de??: 85369095, ??store.product.grossWeight_de??: 1.35 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Entlade- und Potentialausgleichsvorrichtungen

Entladevorrichtung mit Handgriff und Erdungsklemme mit Flügelschraube

??store.product.number.short_de?? 758020 EV TES 465 EK

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

Entladevorrichtung mit Handgriff und Erdungszange mit Spannfeder

??store.product.number.short_de?? 758021 EV TES 465 EZ

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

Entladevorrichtung mit Handgriff und erdseitigem Kabelschuh

??store.product.number.short_de?? 758022 EV TES 465 KS10

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

Entladevorrichtung mit Erdungsklemme mit Flügelschraube

??store.product.number.short_de?? 758001 EV TS 2000 EK

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

Entladevorrichtung mit Erdungszange mit Spannfeder

??store.product.number.short_de?? 758003 EV TS 2000 EZ

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

Erdungsvorrichtung mit Erdungsklemme mit Knebel

??store.product.number.short_de?? 758015 EV EH 1725 EK

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

Entladevorrichtung mit Tast- und Einhängespitze und erdseitigem Kabelschuh

??store.product.number.short_de?? 758025 EV TES STK 1500 KS

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

Entladevorrichtung mit Einhängebügel und erdseitigem Kabelschuh

??store.product.number.short_de?? 758028 EV EHB 1600 SN7114

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

Potentialausgleichsvorrichtung mit isolierten Erdungsklemmen

??store.product.number.short_de?? 758099 PAV 3+1 16 ZAK

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

Entladevorrichtung mit Handgriff, ohne Erdungsleitung

??store.product.number.short_de?? 758036 EV TES 465 SN7215

??store.product.download.access-denied_de??
