Mise à la terre et liaison équipotentielle pour les installations photovoltaïques montées sur des bâtiments résidentiels
Pour garantir le fonctionnement sûr d’une installation photovoltaïque, son intégration dans le système de mise à la terre et de liaison équipotentielle du bâtiment est essentielle. Dans le cas d’une nouvelle construction, cet aspect est pris en compte dès la phase de planification. Par contre, lorsqu’une installation photovoltaïque est montée sur un bâtiment existant, une attention particulière doit être accordée au système de prise de terre. Si un tel système n’existe pas ou si le système existant ne répond pas aux exigences fonctionnelles, un équipement ultérieur peut être nécessaire.
/www.elvatec.ch/store/f/51090791/HDVORSCHAU/540250.jpg)

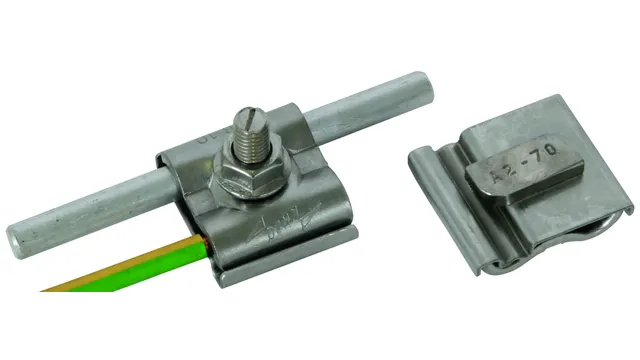

540249

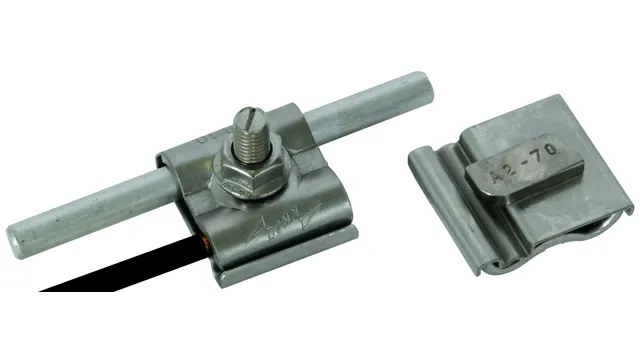

Bornes de mise à la terre universelles
Borne universelle de mise à la terre selon DIN EN 62561-1 pour l’intégration des systèmes de montage, par ex. des systèmes photovoltaïques dans l’installation de mise à la terre et d’équilibrage de potentiel (le cas échéant, le conducteur est noir) et la liaison équipotentielle pour la protection contre la foudre conformément à la norme DIN EN 62305-3 (VDE 0185-305-3).
/www.elvatec.ch/store/f/51090837/HDVORSCHAU/540263_1.jpg)

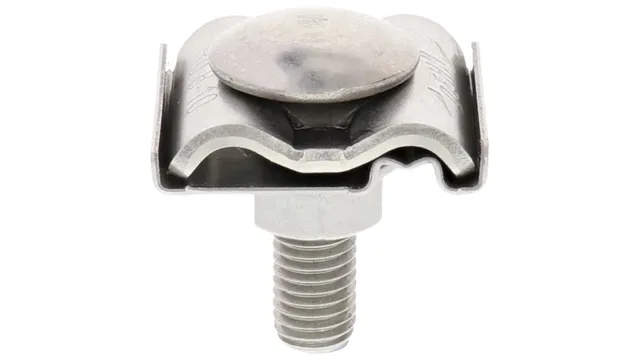

540263
Bornes de mise à la terre universelles
Borne de mise à la terre UNI pour intégrer des parties de l'installation dans les liaisons équipotentielles, liaisons équipotentielles de la proctection contre la foudre ou dans la terre fonctionnelle.
/www.elvatec.ch/store/f/49629492/HDVORSCHAU/365250_064295.jpg)
365250
Bornes à rainure universelles
Pour l'intégration des systèmes de montage, par ex. des systèmes photovoltaïques dans l’installation de mise à la terre pour l’équilibrage de potentiel (le cas échéant, le conducteur est noir) et l'équilibrage de potentiel pour la protection contre la foudre conforme à la norme NF EN 62305-3.
/www.elvatec.ch/store/f/52407963/HDVORSCHAU/840008_teil.jpg)

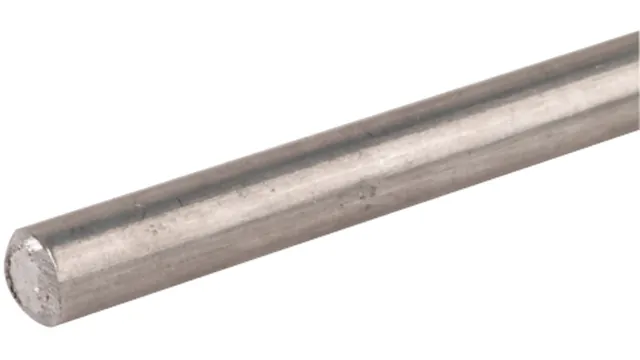

840018
Conducteurs ronds DEHNalu
Conforme à la norme NF EN 62561-2, pour la mise en œuvre dans des installations de protection contre la foudre et de mise à la terre.
/www.elvatec.ch/store/f/49628536/HDVORSCHAU/563200.jpg)

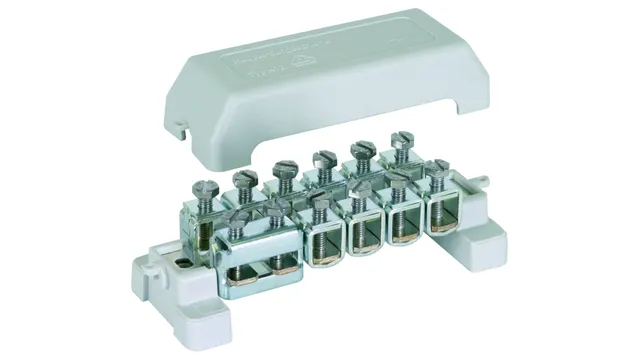

563200
Barres d'équilibrage de potentiel
Barre d'équipotentialité selon NF EN 62561-1, pour la protection et l'équipotentialité fonctionnelle selon DIN VDE 0100-410 / 540 (barre de mise à la terre principale) et la liaison équipotentielle à la foudre conformément à NF EN 62305-3.
/www.elvatec.ch/store/f/49626425/HDVORSCHAU/478410.jpg)
478410

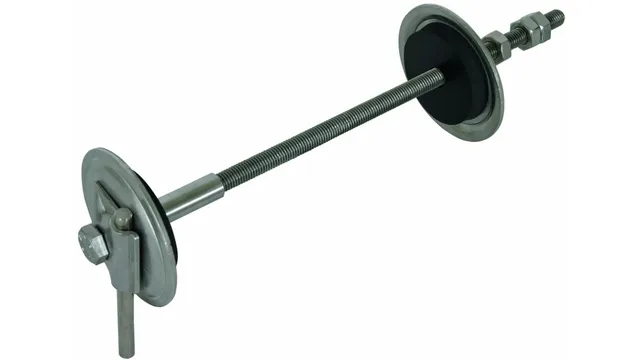

Passage de toiture et de mur
Pour un passage étanche à l'eau sous pression du conducteur de terre/équipotentialité à travers les murs et la maçonnerie avec tige filetée M10 en INOX.
/www.elvatec.ch/store/f/51070640/HDVORSCHAU/390499.jpg)

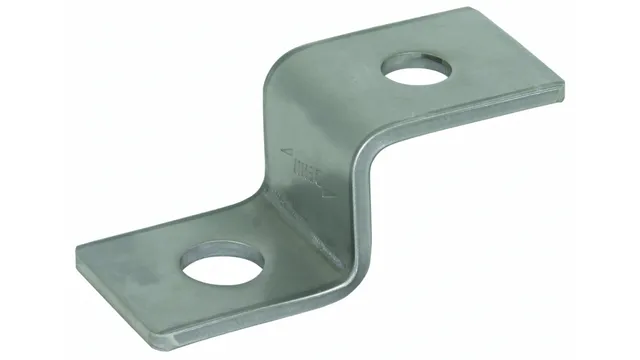

390499
Pièces d’extrémité
Pour une utilisation universelle pour une connexion en M10 et M12 par ex. aux points de prise de terre.
/www.elvatec.ch/store/f/52408091/HDVORSCHAU/860908_teil.jpg)

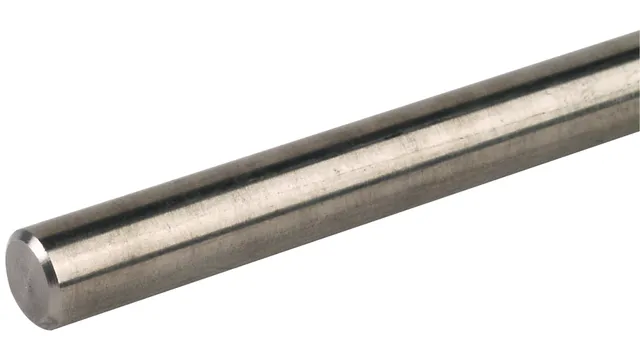

860050
Conducteurs ronds NIRO (V4A)
Fil en acier inoxydable conforme à la norme DIN EN 62561-2 pour une utilisation dans les installations de protection contre la foudre, de mise à la terre ou de compensation de potentiel
/www.elvatec.ch/store/f/49626991/HDVORSCHAU/620902_oben.jpg)
620903

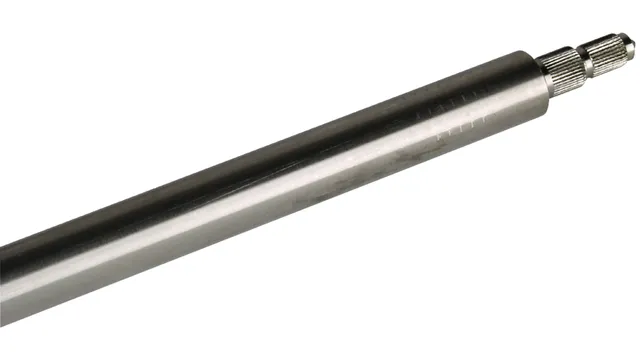

Piquets de terre
Piquets de terre profonde selon la norme DIN EN 62561-2 pour la mise en place d'installations de mise à la terre pour des bâtiments d'habitation neufs ou existants ainsi que pour l'équipement ultérieur d'une installation de mise à la terre pour des installations PV. Exécution de type AZ avec pivot moleté déporté.
/www.elvatec.ch/store/f/49627098/HDVORSCHAU/620001.jpg)
620001
Pointes d’extrémités
À fixer au bout du premier piquet de terre. Les pointes d'extrémités peuvent être utilisées pour les piquets de terre en acier et en INOX ainsi que pour les piquets de terre tubulaires.
/www.elvatec.ch/store/f/52408081/HDVORSCHAU/860908_teil.jpg)
860010
Conducteurs ronds, NIRO V4A
Fil en acier inoxydable conforme à la norme DIN EN 62561-2 (VDE 0185-561-2) pour l'utilisation dans les installations de protection contre la foudre, les installations de mise à la terre et la compensation de potentiel.
/www.elvatec.ch/store/f/51063778/HDVORSCHAU/540121.jpg)

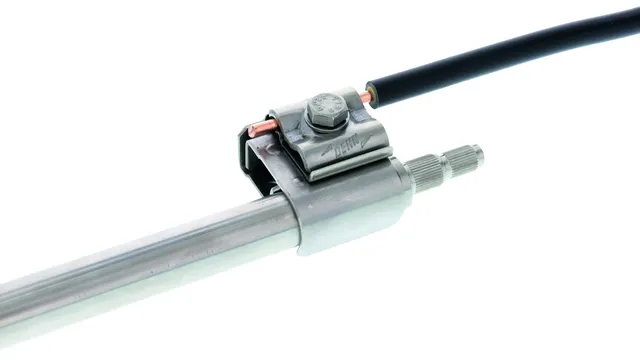

540121
Borne de connexion pour piquet de terre
Borne de jonction selon NF EN 62561-1, pour le raccordement transversal et parallèle de conducteurs ronds ou de câbles à un piquet de terre. Version pour piquet de terre Ø20-25 mm, avec quatre vis M8.
/www.elvatec.ch/store/f/51116407/HDVORSCHAU/620915.jpg)
620915

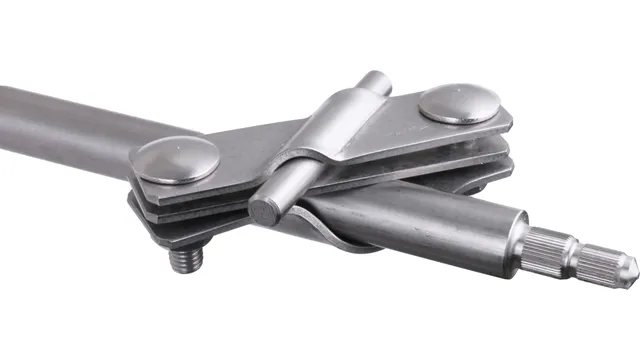

Brides de raccordement
Pour le raccordement de conducteurs ronds, de conducteurs plats à des piquets de terre.
/www.elvatec.ch/store/f/51811789/HDVORSCHAU/557125.jpg)
Équipement ultérieur d’installations photovoltaïques avec des systèmes de mise à la terre
Pour les systèmes électriques existants ou installés ultérieurement, en particulier les installations photovoltaïques, le respect des mesures de protection prescrites est un aspect important. Un système de prise de terre adapté est un élément crucial pour le fonctionnement sûr et efficace de l’installation. Si une installation photovoltaïque est montée ultérieurement et sans système de prise de terre adapté, il est recommandé d’utiliser des piquets de terre. Cette solution offre une protection accrue contre les dangers électriques tels que les surtensions et la foudre et garantit la sécurité de l’installation photovoltaïque.
Protection des installations photovoltaïques conforme aux normes
Comme toutes les constructions, les bâtiments résidentiels nécessitent eux-aussi un système de prise de terre qui doit être sélectionné conformément aux exigences et aux critères de sélection définis par la norme de mise à la terre SN 414113. Le système de prise de terre constitue la base de toute installation électrotechnique, notamment d’une installation photovoltaïque.
Exigences concernant la liaison équipotentielle d’installations photovoltaïques
Pour les bâtiments sans protection extérieure contre la foudre, les conditions suivantes s’appliquent : Les systèmes de montage métalliques de l’installation photovoltaïque doivent être intégrés dans la liaison équipotentielle, conformément à la norme NIN 2020, section 7.12.
Le raccordement doit être réalisé avec un conducteur en cuivre d’une section minimale de 6 mm².
