Protection contre les surtensions pour les installations photovoltaïques montées sur des bâtiments commerciaux
La protection contre les surtensions protège les composants électriques et électroniques du système photovoltaïque.
Les surtensions provoquées par des orages entraînent souvent la destruction d’éléments d’installation, par ex. l’onduleur, le système de surveillance et les capteurs, qui constituent la base du système de gestion de l’énergie. De tels dommages peuvent avoir des conséquences financières importantes. Pour éviter les pannes et protéger la production d’électricité photovoltaïque, une protection contre les surtensions doit être envisagée.
La sélection des composants de protection appropriés dépend de la distance de séparation. Nous sommes toujours à votre disposition pour vous conseiller.
Pour les bâtiments équipés d’une protection extérieure contre la foudre, la norme NIN 2020 Teil 7.12 décrit les deux cas suivants en ce qui concerne la distance de séparation :
- Bâtiment avec installation photovoltaïque et distance de séparation suffisante
- Bâtiment avec installation photovoltaïque sans distance de séparation suffisante
Le choix des parafoudres appropriés dépend du cas l’application :
/www.elvatec.ch/store/f/52054955/HDVORSCHAU/952565.jpg)
952565
DEHNguard M YPV 1200 FM
Parafoudre multipolaire DEHNguard M YPV, type 2 selon EN 61643-31, comprenant une embase avec modules de protection enfichables.
/www.elvatec.ch/store/f/52229306/HDVORSCHAU/956405.jpg)
956405

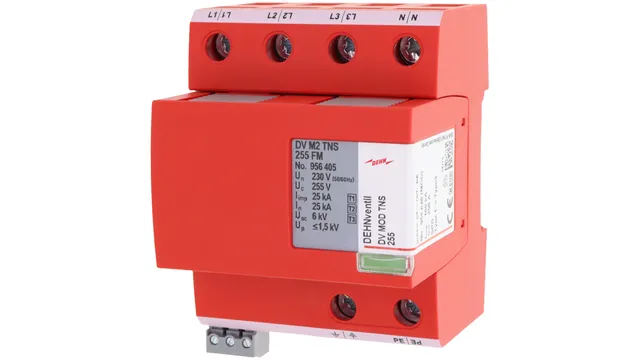

DEHNventil M2
Parafoudre modulaire et multipolaire DEHNventil combiné type 1 + type 2 + type 3 à base d'éclateur à air, conforme à la norme EN 61643-11, composé d'une base et d'un module de protection débrochable.
/www.elvatec.ch/store/f/51828259/HDVORSCHAU/927271.jpg)
927271

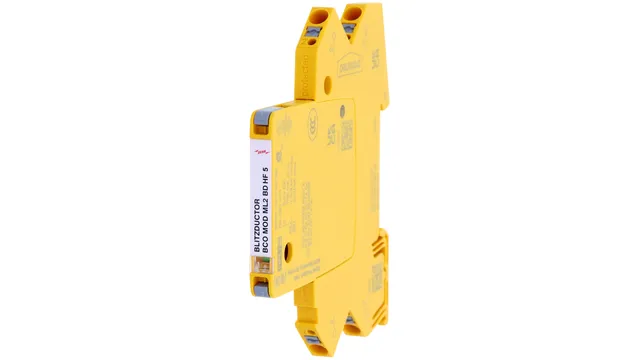

BLITZDUCTORconnect ML2 BD HF 5
Parafoudre débrochable peu encombrant d'une largeur de 6 mm et technologie de connexion push-in avec indication d'état en façade.
/www.elvatec.ch/store/f/50817196/HDVORSCHAU/929161.jpg)
929161

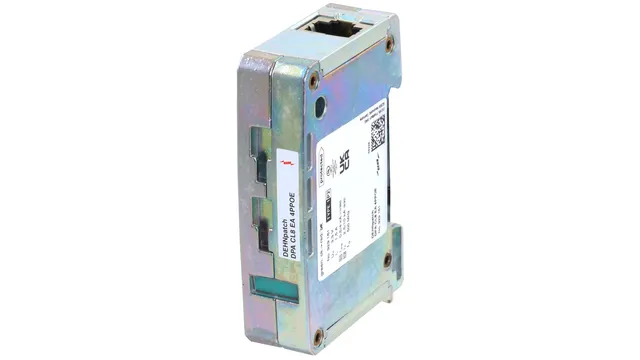

DEHNpatch Class EA
Parafoudre RJ45 peu encombrant de 19 mm de largeur avec indication d'état visuel. Pour réseaux Ethernet industriel, caméras, Power over Ethernet (conforme IEEE 802.3 à 4PPoE) t pour applications similaires en câblage structuré selon la classe E jusqu'à 500 MHz.
/www.elvatec.ch/store/f/49609347/HDVORSCHAU/910710.jpg)
/www.elvatec.ch/store/f/52204451/HDVORSCHAU/900075.jpg)
900075

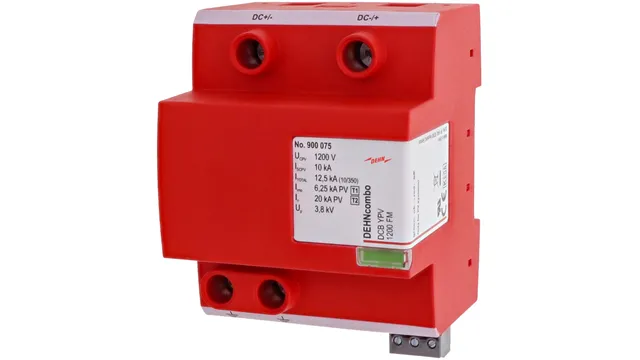

DEHNcombo YPV 1200 FM
Parafoudre combiné multipolaire de type 1 + type 2 pour les systèmes photovoltaïques DEHNcombo YPV , type 1 + type 2 conforme à la norme NF EN 61643-31 avec dispositif de commutation CC à 3 étages.
956405
DEHNventil M2
Parafoudre modulaire et multipolaire DEHNventil combiné type 1 + type 2 + type 3 à base d'éclateur à air, conforme à la norme EN 61643-11, composé d'une base et d'un module de protection débrochable.
/www.elvatec.ch/store/f/52042902/HDVORSCHAU/952405.jpg)
952405

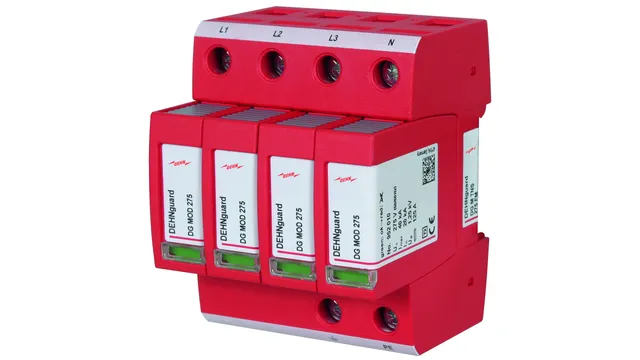

DEHNguard M TNS 275 FM
Pour la protection du côté AC de l'onduleur ; parafoudre (type 2) pour systèmes TN-S de 230 / 400 V avec contact de télésignalisation sans potentiel
927271
BLITZDUCTORconnect ML2 BD HF 5
Parafoudre débrochable peu encombrant d'une largeur de 6 mm et technologie de connexion push-in avec indication d'état en façade.
929161
DEHNpatch Class EA
Parafoudre RJ45 peu encombrant de 19 mm de largeur avec indication d'état visuel. Pour réseaux Ethernet industriel, caméras, Power over Ethernet (conforme IEEE 802.3 à 4PPoE) t pour applications similaires en câblage structuré selon la classe E jusqu'à 500 MHz.
Solution de protection : Distance de séparation respectée
Dans ce cas d’utilisation, les modules photovoltaïques doivent être disposés dans la zone de protection du dispositif de capture séparé – en respectant la distance de séparation. En principe, il faut privilégier un système de protection contre la foudre qui, alors que les distances de séparation sont respectées, n’a aucune liaison directe au système d’alimentation photovoltaïque.
Pour protéger les modules et les onduleurs du côté DC, des parafoudre de type 2 sont utilisés. Le côté AC est protégé par un parafoudre combiné installé au niveau du raccordement au réseau. Du côté AC comme du côté DC, les dispositifs de protection doivent être installés aussi près que possible de l’appareil à protéger.
Veuillez noter : Pour des longueurs de câble supérieures à 10 mètres, par ex. entre le point de raccordement au réseau et l’onduleur, d’autres parafoudres de type 2 doivent être utilisés. Les systèmes de stockage sur batterie situés à moins de 10 mètres du lieu d’installation du parafoudre sont également protégés.
Solution de protection : Distance de séparation non respectée
Si la distance de séparation ne peut pas être respectée, par ex. sur un toit en métal, il faut réaliser une liaison équipotentielle de protection contre la foudre. Pour ceci, il faut notamment intégrer les conducteurs menant dans le bâtiment dans la liaison équipotentielle de protection contre la foudre. Ceci a lieu en utilisant des parafoudres combinés de type 1 sur les côtés AC, DC et transmission données.
Veuillez noter : Si la longueur de câble entre le parafoudre et l’appareil à protéger est supérieure à 10 mètres, par ex. du côté DC entre les onduleurs et les modules photovoltaïques, des appareils de protection supplémentaires doivent être utilisés.
Téléchargements
| Proposition de protection | Les installations photovoltaïques de toiture | Protection contre la foudre et les surtensions pour les installations photoltaïques de toiture | .pdf 3.2 MB |
