Solutions Photovoltaïques Dans les bâtiments commerciaux Protection extérieure contre la foudre

Protection extérieure contre la foudre pour installations photovoltaïques sur des bâtiments commerciaux

Dû aux grandes surfaces et aux structures complexes des bâtiments, un système extérieur de protection contre la foudre est particulièrement important pour les bâtiments industriels et commerciaux. Le système extérieur de protection contre la foudre protège les bâtiments et les modules photovoltaïques contre les coups de foudre directs. Les mesures nécessaires à la réalisation sont décrites dans les normes SN EN 62305-3 et SN 414022.

Dû à leur situation exposée, les installations photovoltaïques sur les toits sont particulièrement vulnérables. Prenez des mesures préventives et évitez les dommages – avec des solutions de protection de DEHN.

Veuillez noter : Les normes SN EN 62305-3 et SN 414022 décrivent les mesures de protection pour les installations d’alimentation électrique photovoltaïques. Pour les bâtiments avec protection extérieure contre la foudre, les normes distinguent entre les cas suivants :

Distance de séparation respectée

Distance de séparation non respectée

1 : Conducteur et têtes de raccordement 2 : Tubes support et trépieds 3 : Support de conducteur et composants de fixation 4 : Liaison équipotentielle 5 : Contrôle HVI check 1 : Conducteur et têtes de raccordement 2 : Tubes support et trépieds 3 : Support de conducteur et composants de fixation 4 : Liaison équipotentielle 5 : Contrôle HVI check
1 : Dispositif de capture 1 : Dispositif de capture 2 : Conducteur de descente 2 : Conducteur de descente 3 : Liaison équipotentielle 1 : Dispositif de capture 1 : Dispositif de capture 2 : Conducteur de descente 2 : Conducteur de descente 3 : Liaison équipotentielle

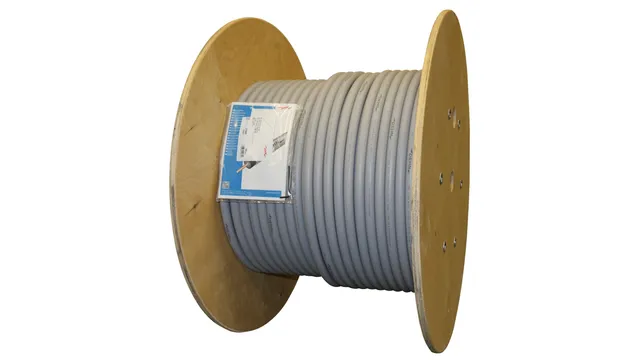

819600

Conducteur HVI light plus (touret)

Conducteur HVI light plus, pour respecter la distance de séparation par rapport aux pièces conductrices selon NF EN 62305-3 pour éviter les décharges dangereuses entre les pièces de la protection externe contre la foudre et les pièces conductrices internes (installation électrique, tuyauteries, etc.).

Ajouter  Détails

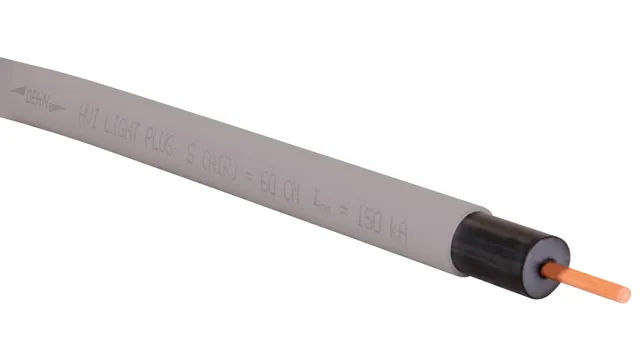

819609

Conducteur HVI light plus (longueur sur demande)

Conducteur HVI light plus, pour respecter la distance de séparation par rapport aux pièces conductrices selon NF EN 62305-3 pour éviter les décharges dangereuses entre les pièces de la protection externe contre la foudre et les pièces conductrices internes (installation électrique, tuyauteries, etc.).

Ajouter  Détails

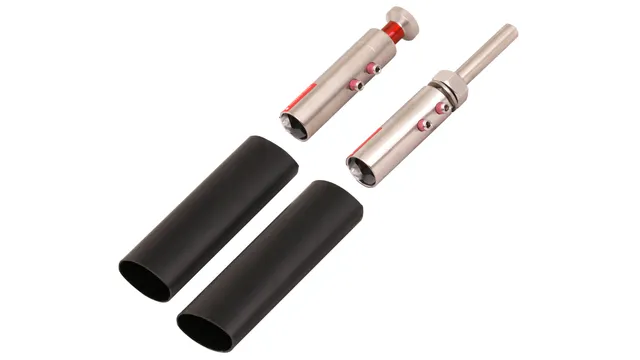

819645

Set de raccordement pour conducteur HVI light plus

Éléments de raccordement pour terminer les conducteurs HVI light plus aux deux extrémités, pour créer la terminaison du conducteur dans le tube support (embout) et élément pour raccorder d’autres pièces du système de protection externe contre la foudre ou du système de prise de terre (deux gaines thermorétractables incluses).

Ajouter  Détails

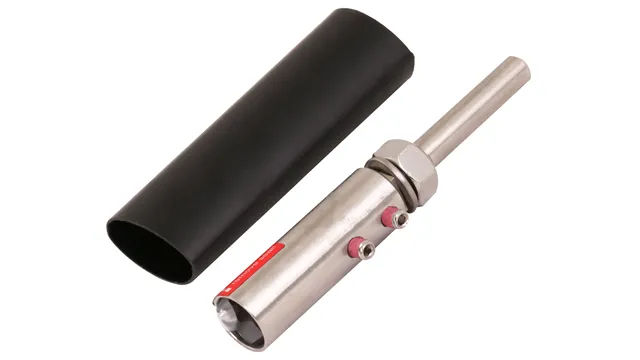

819640

Élément de raccordement pour conducteur HVI light plus

Élément de raccordement pour raccorder les conducteurs HVI light plus sur d’autres pièces de la protection externe contre la foudre ou le système de prise de terre. Gaine thermorétractable incluse.

Ajouter  Détails

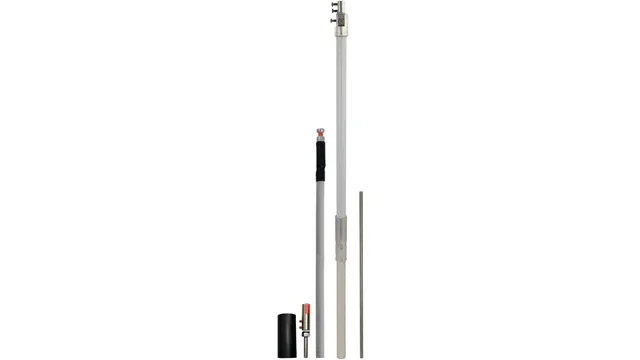

819674

Conducteur HVI light plus dans le tube support avec pointe de capture

Conducteur HVI light plus (conducteur isolé résistant aux hautes tensions) dans le tube support, pour respecter la distance de séparation par rapport aux pièces conductrices selon DIN EN 62305-3 (VDE 0185-305-3).

Ajouter  Détails

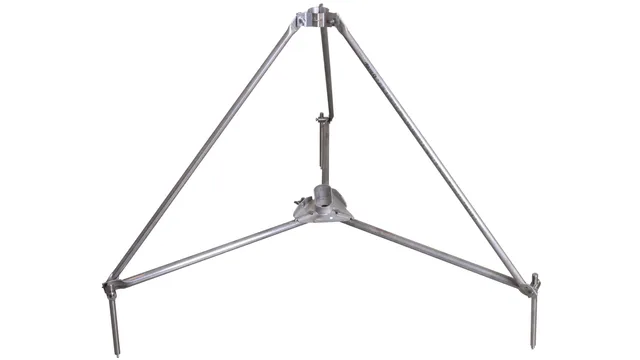

107390

Petit trépied

Trépied (version rabattable) pour tubes supports D 50 mm avec sortie latérale ou tige de capture D 40 mm avec accessoire de réduction.

Ajouter  Détails

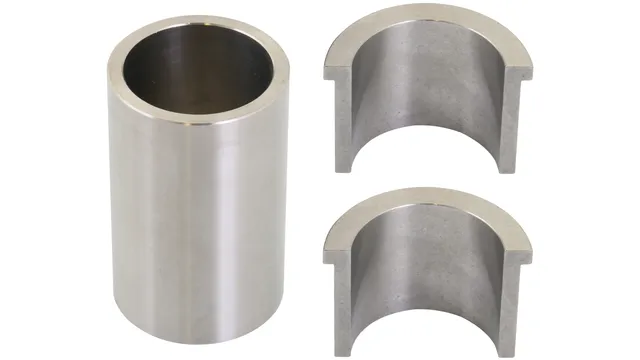

107399

Kit d’adaptateur, trépieds et quadripieds

Kit d’adaptateur, insert pour trépieds et quadripieds, pour réduire le diamètre de 50 mm à 40 mm.

Ajouter  Détails

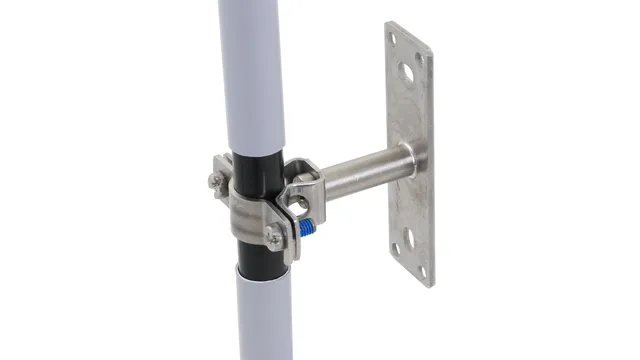

275460

HVI light plus EX W55 holder

Porte-câble pour la pose de conducteurs HVI light plus dans les zones à risque d’explosion 1 (gaz, vapeurs, brouillard) ainsi que dans les zones 21 (poussières).

Ajouter  Détails

253229

Support pour conducteurs de toiture

Support de toiture avec attache à deux vis en INOX pour la pose de conducteur HVI sur toits plats. Version avec bloc de béton et plaque de protection, pour conducteurs 20-23 mm (pose de câble fixe).

Ajouter  Détails

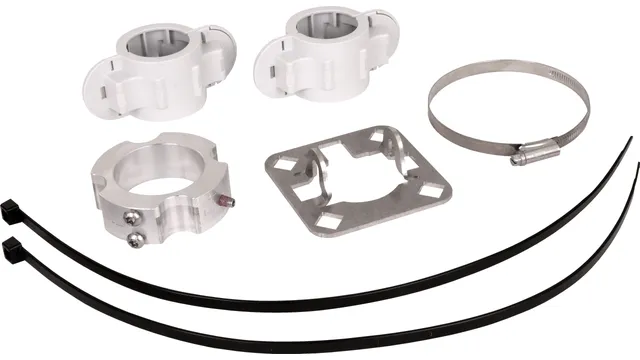

819642

Set de fixation, mât de capture D40

Set de fixation pour le montage de conducteurs HVI light plus sur des tubes supports HVI light plus, comprenant une plaque de raccordement (4 niveaux) et une bague de fixation avec collier de serrage pour la terminaison (y compris quatre demi-pièces de support en plastique et deux fixations pour câble pour la zone PRV).

Ajouter  Détails

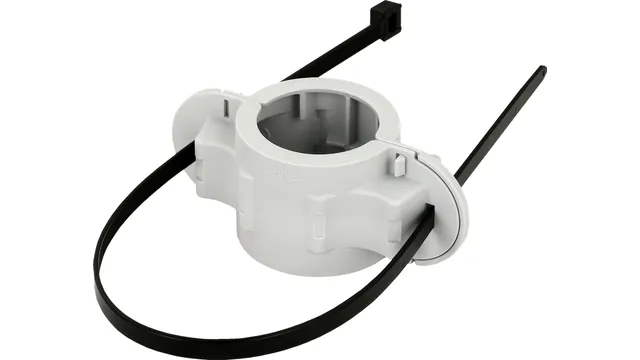

819296

Set de fixation pour tubes supports D40

Set de fixation pour le montage de conducteurs HVI light plus sur des tubes supports HVI light plus, comprenant deux demi-coquilles et une fixation pour câble pour fixer jusqu’à quatre conducteurs HVI light plus dans la zone PRV du tube support.

Ajouter  Détails

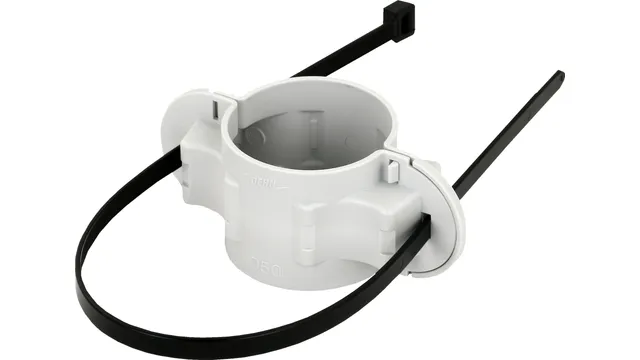

819297

Set de fixation pour tubes supports D50

Set de fixation pour le montage de conducteurs HVI long sur des tubes supports, comprenant deux demi-coquilles et une fixation pour câble pour fixer jusqu’à quatre conducteurs HVI dans la zone PRV du tube support.

Ajouter  Détails

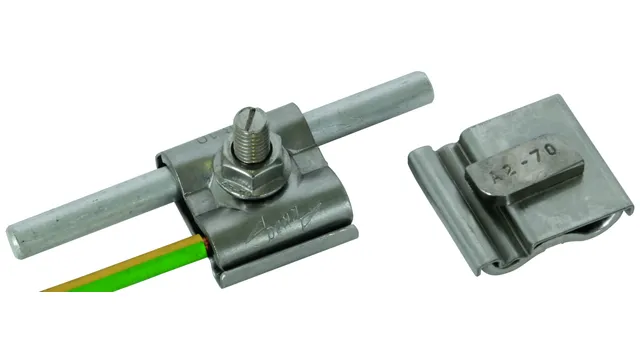

540250

Bornes de mise à la terre universelles

Borne universelle de mise à la terre selon DIN EN 62561-1 pour l’intégration des systèmes de montage, par ex.

Ajouter  Détails

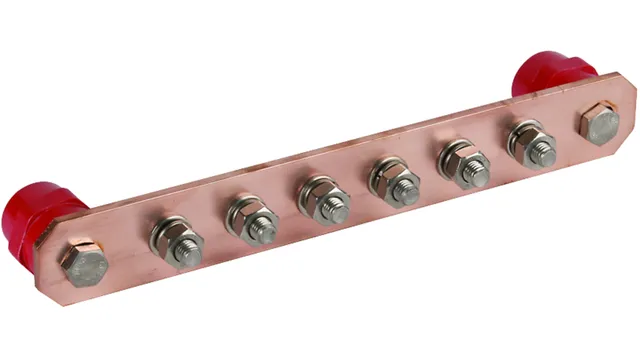

472207

Barres d'équilibrage de potentiel

Barres d'équilibrage de potentiel pour l'équilibrage principal de potentiel pour la protection contre la foudre selon NF EN 62305-3.

Ajouter  Détails

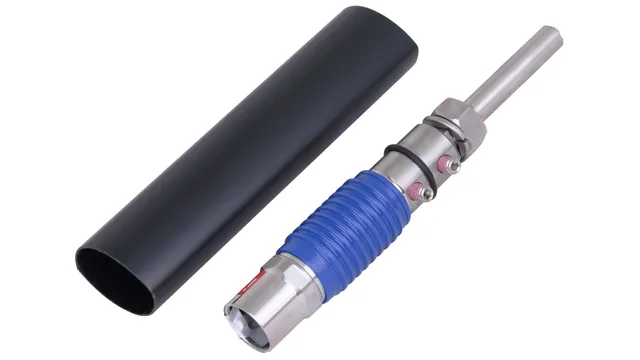

819646

Éléments de raccordement isolants

Un élément de raccordement isolant pour terminer le conducteur HVI light plus côté terre, gaine thermorétractable incluse. Pour le test d’isolation de HVI light plus.

Ajouter  Détails

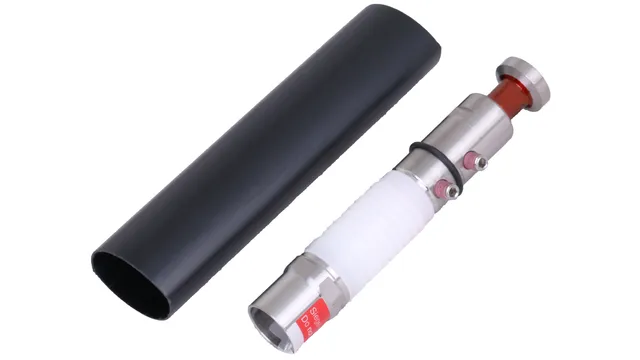

819647

Éléments de raccordement isolants, pose intérieure sur tube

Élément de raccordement isolant pour terminer le conducteur HVI light plus pour la pose intérieure sur tube, gaine thermorétractable incluse. Pour le test d’isolation de HVI light plus.

Ajouter  Détails

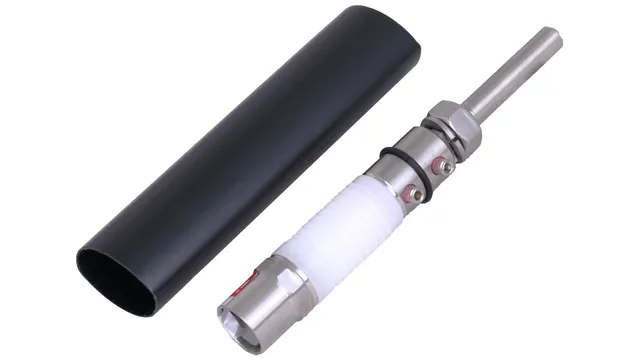

819648

Éléments de raccordement isolants, pose extérieure sur tube

Élément de raccordement isolant pour terminer le conducteur HVI light plus pour la pose extérieure sur tube, gaine thermorétractable incluse. Pour le test d’isolation de HVI light plus.

Ajouter  Détails

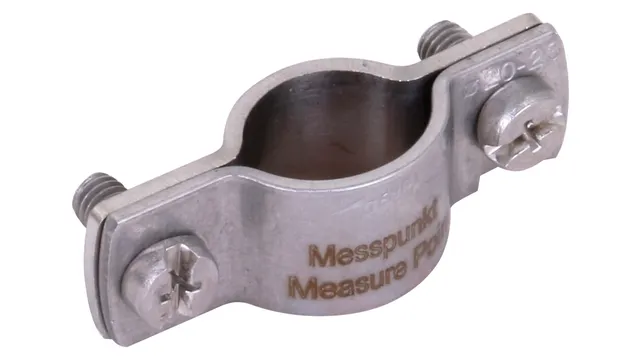

819649

Borne de point de mesure

Borne de point de mesure pour l’installation permanente, pour raccorder un appareil de mesure d’isolation des conducteurs HVI light plus et des conducteurs HVI.

Ajouter  Détails

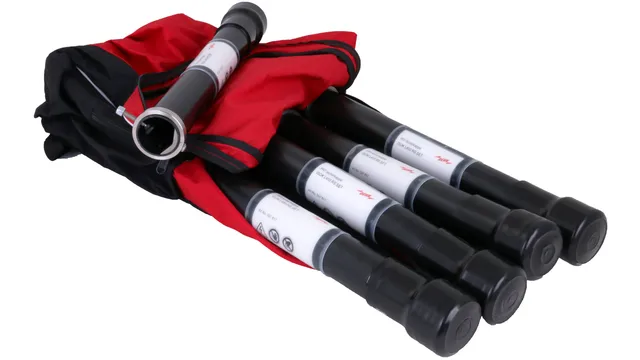

597817

Capuchon isolant

Capuchons isolants pour contrôler l’isolation des lignes isolées haute tension. Lot : 5 pièces dans un sac à dos adapté.

Ajouter  Détails

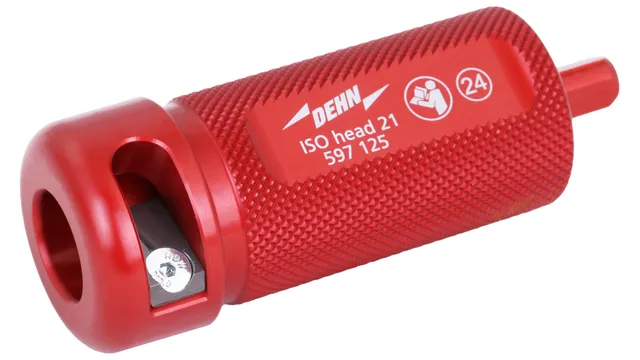

597125

Tête de fraisage

Tête de fraisage pour le montage d’éléments de raccordement isolés sur des lignes isolées à haute tension.

Ajouter  Détails

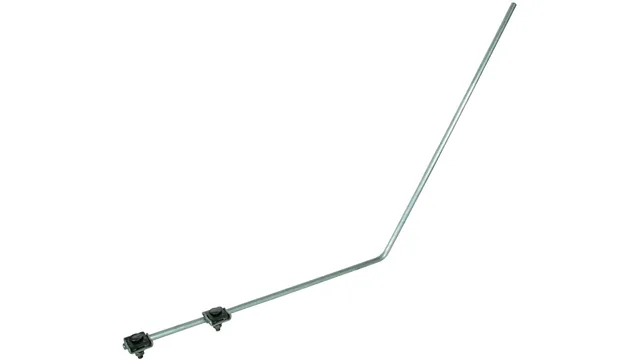

101110

Pointe de capture avec 2 bornes à rainure

Pour la fixation sur les supports de montage PV pour la protection contre les coups de foudre directs.

Ajouter  Détails

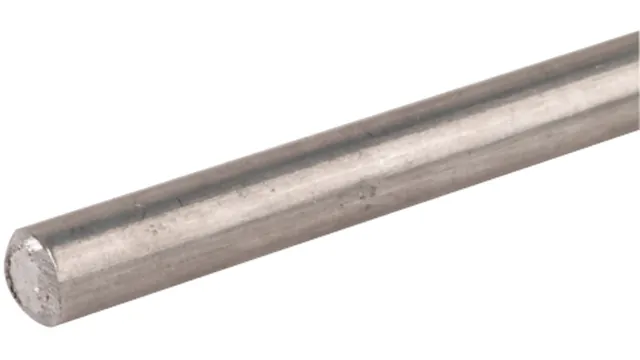

840018

Conducteur rond DEHNalu

Conforme à la norme NF EN 62561-2, pour la mise en œuvre dans des installations de protection contre la foudre et de mise à la terre.

Ajouter  Détails

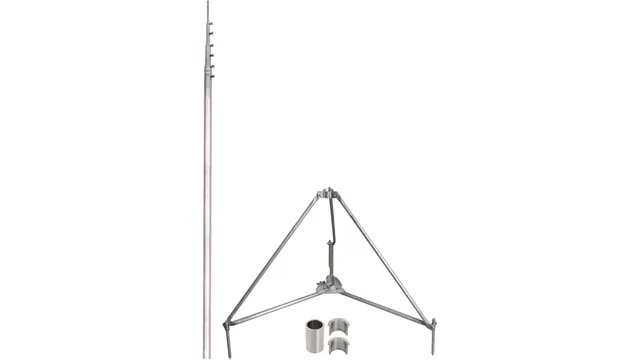

105710

Tiges de capture télescopiques autoportantes

Tige de capture télescopique autoportante avec trépied rabattable en INOX. Pour protéger les toitures de grandes dimensions, avec adaptation à la pente du toit jusqu'à 10° max.

Ajouter  Détails

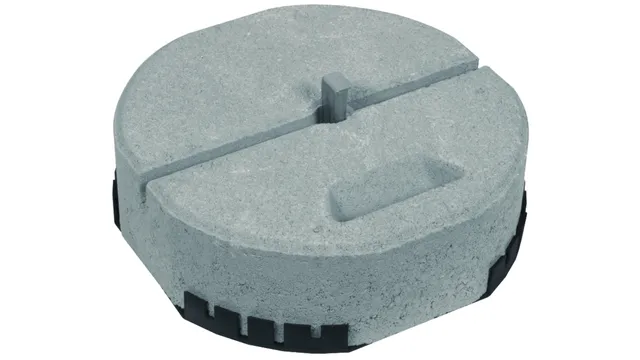

102340

Plot béton avec poignée e clavette

Plot en béton pour barres d'arrêt de chute pour la protection de petites structures de toit sur des toits plats.

Ajouter  Détails

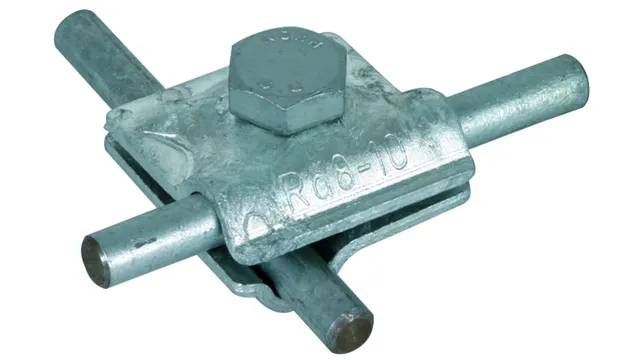

390050

Borne MV avec vis hexagonale

Borne de connexion à usage multiple pour une utilisation universelle comme borne en croix, en T et parallèle de conducteurs ronds.

Ajouter  Détails

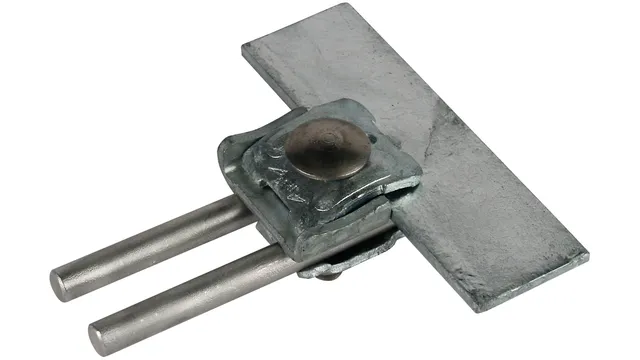

365010

Bornes à rainure

Guidage longitudinal ou transversal du conducteur.

Ajouter  Détails

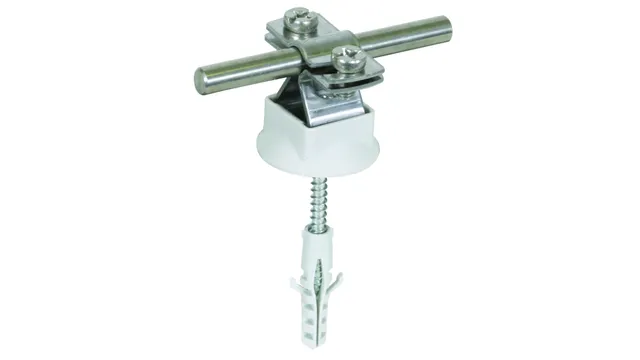

274160

Supports pour conducteurs DEHNhold

Supports pour conducteurs ronds avec attache fendue ; guidage fixe du conducteur.

Ajouter  Détails

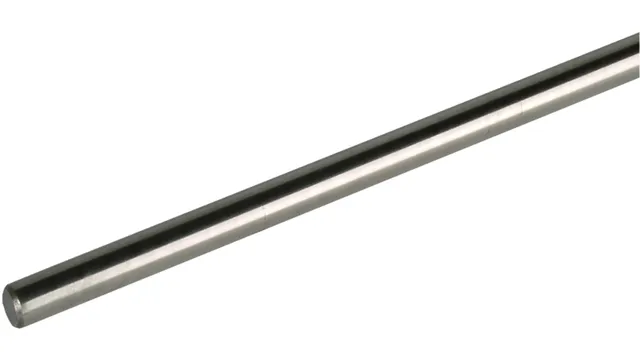

104905

Barres de terre

Pour le raccordement de conducteurs de descente à l'installation du réseau de prises de terre.

Ajouter  Détails

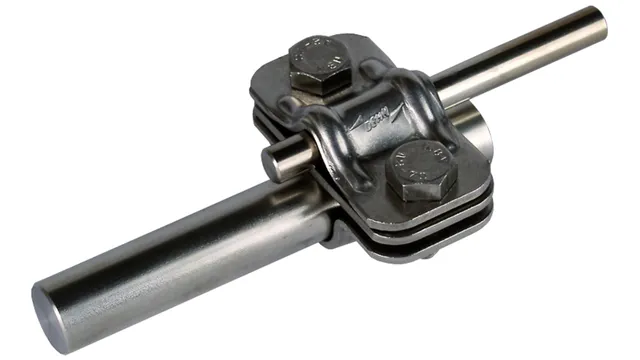

459119

Borne de sectionnement UNI

Avec plaquette intermédiaire pour barres de terre.

Ajouter  Détails

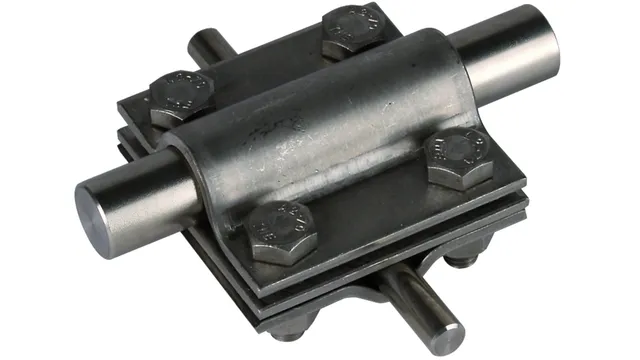

319219

Raccords de croisement pour raccordements

Ajouter  Détails

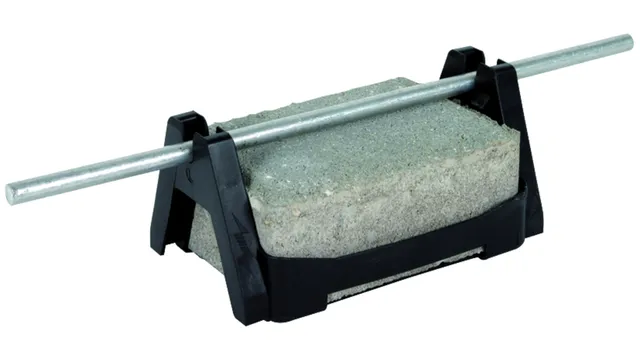

253050

Support pour conducteurs de toiture plate

Pour la fixation de câbles ronds sur les toitures plates ; avec double support de câbles type FB2

Ajouter  Détails

540250

Borne de mise à la terre UNI

Borne universelle de mise à la terre selon DIN EN 62561-1 pour l’intégration des systèmes de montage, par ex. des systèmes photovoltaïques dans l’installation de mise à la terre et d’équilibrage de potentiel (le cas échéant, le conducteur est noir) et la liaison équipotentielle pour la protection contre la foudre conformément à la norme DIN EN 62305-3 (VDE 0185-305-3).

Ajouter  Détails

365250

Bornes à rainure universelles

Pour l'intégration des systèmes de montage, par ex. des systèmes photovoltaïques dans l’installation de mise à la terre pour l’équilibrage de potentiel (le cas échéant, le conducteur est noir) et l'équilibrage de potentiel pour la protection contre la foudre conforme à la norme NF EN 62305-3.

Ajouter  Détails

472207

Barres d'équilibrage de potentiel

Barres d'équilibrage de potentiel pour l'équilibrage principal de potentiel pour la protection contre la foudre selon NF EN 62305-3.

Ajouter  Détails

Protection contre la foudre pour les installations photovoltaïques : Distance de séparation respectée

Les modules photovoltaïques doivent être disposés dans la zone de protection du dispositif de capture séparé – en respectant la distance de séparation « s ». En principe, il faut privilégier un système de protection contre la foudre qui, alors que les distances de séparation sont respectées, n’a aucune liaison directe au système d’alimentation photovoltaïque.

Pour ceci, il est recommandé d’utiliser le câble HVI vérifiable de DEHN. Le conducteur de descente haute tension HVI light plus permet de respecter une distance de séparation équivalente s ≤ 60 cm (air), tout en permettant d’utiliser la surface du toit de manière optimale.

Protection contre la foudre pour les installations photovoltaïques : Distance de séparation non respectée

Si la distance de séparation (s) calculée conformément aux normes SN EN 62305-3 et SN 414022 ne peut pas être respectée, par ex. sur un toit en métal, il faut réaliser une liaison équipotentielle de protection contre la foudre.

Protection contre la foudre HVI de DEHN

Avec des installations de protection extérieure contre la foudre conventionnelles, le respect des distances de séparation prescrites est souvent difficile. Les contraintes d’espace et la situation architecturale peuvent constituer des défis. La solution : un système de protection contre la foudre HVI. Selon la variante HVI, la structure spéciale du conducteur HVI permet de respecter des distances de séparation équivalentes de 45 cm à 90 cm (air) par rapport aux installations métalliques du bâtiment mises à la terre. Toutes les variantes d’installation sont testées selon la norme DIN IEC/TS 62561-8.

Informations sur la protection contre la foudre HVI

Téléchargements

Proposition de protection Les insta­llations photo­voltaïques de toiture Protection contre la foudre et les sur­ten­sions pour les insta­­­llations photo­­ltaïques de toiture .pdf 3.2 MB
