Éviter les dommages dus aux surtensions, protéger les installations photovoltaïques.
Coffrets de raccordement de générateur pour installations photovoltaïques
La solution système prête à raccorder DEHNcube PV protège les onduleurs et les modules PV contre les surtensions. Le boîtier de raccordement du générateur est disponible pour les applications 1 MPP, 2 MPP et 3 MPP ainsi que pour les types d'onduleurs courants. Avec connecteur MC4 original ou technique de raccordement à vis / entrée de câble.
Vos avantages en un coup d’œil
Technologies de raccordement flexibles
Système push-in ou connecteur MC4 – choisissez la variante qui correspond le mieux à vos exigences d’installation.
Installation simple et rapide
Le prémontage en usine de tous les composants importants vous offre un gain de temps précieux.
Montage mural rapide
Les trous de montage facilement accessibles dans la paroi arrière du boîtier facilitent l’installation.
Installation PV protégée
Le parafoudre intégré protège les onduleurs et les modules PV contre les surtensions.
Variantes de produits
Bâtiment avec protection contre la foudre
Distance de séparation non respectée
Protection contre les surtensions DC
Parafoudre combiné de type 1 DEHNcombo
/www.elvatec.ch/store/f/55683979/HDVORSCHAU/900975.jpg)
900975

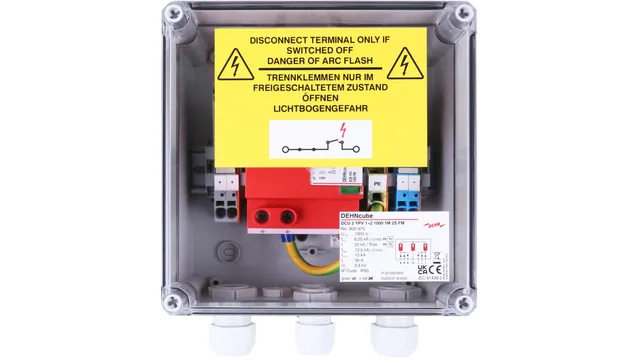

DEHNcube 2 YPV 1+2 1000 1M 2S FM
Coffrets de raccordement pour générateur DCU 2 YPV 1+2 1000 1M 2S FMavec indice de protection IP65. Selon DIN EN IEC 61439-2 pour protéger une entrée MPP et deux cordons.
/www.elvatec.ch/store/f/55683992/HDVORSCHAU/900976.jpg)
900976

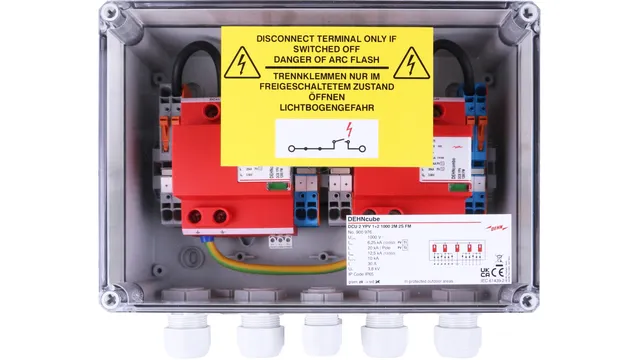

DEHNcube 2 YPV 1+2 1000 2M 2S FM
Coffrets de raccordement pour générateur DCU 2 YPV 1+2 1000 2M 2S FM avec indice de protection IP65. Selon DIN EN IEC 61439-2 pour protéger deux entrées MPP et deux cordons chacune.
/www.elvatec.ch/store/f/55684058/HDVORSCHAU/900985.jpg)
900985

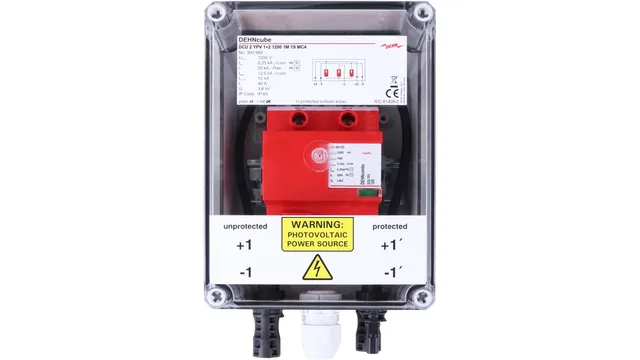

DEHNcube 2 YPV 1+2 1200 1M 1S MC4
Coffret de raccordement pour générateur DCU 2 YPV 1+2 1200 1M 1S MC4 avec indice de protection IP65. Selon DIN EN IEC 61439-2, pour protéger une entrée MPP et un cordon.
/www.elvatec.ch/store/f/55684071/HDVORSCHAU/900986.jpg)
900986

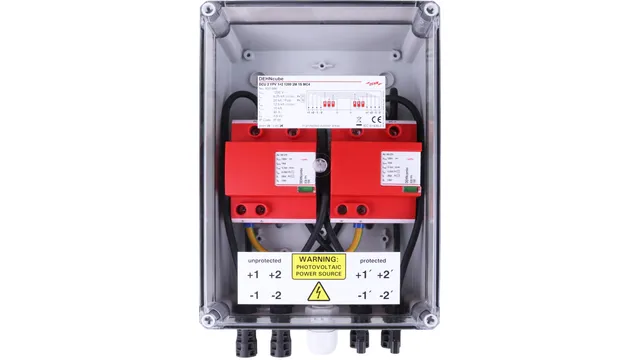

DEHNcube 2 YPV 1+2 1200 2M 1S MC4
Coffret de raccordement pour générateur DCU 2 YPV 1+2 1200 2M 1S MC4 avec indice de protection IP65. Selon DIN EN IEC 61439-2 pour protéger deux entrées MPP et un cordon chacune.
/www.elvatec.ch/store/f/55684000/HDVORSCHAU/900978.jpg)
900978

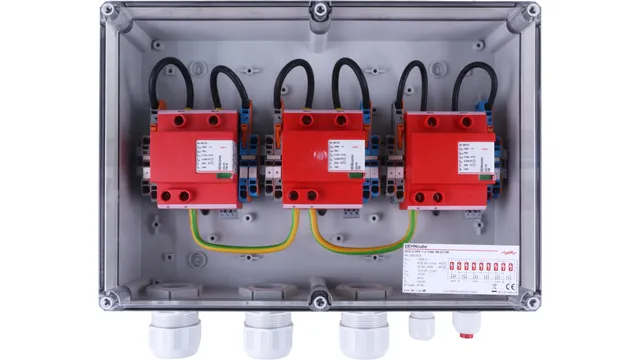

DEHNcube 2 YPV 1+2 1000 3M 2S FM
Coffrets de raccordement pour générateur DCU 2 YPV 1+2 1000 3M 2S FM avec indice de protection IP65. Selon DIN EN IEC 61439-2, pour protéger trois entrées MPP et deux strings chacune.
/www.elvatec.ch/store/f/55684079/HDVORSCHAU/900987.jpg)
900987

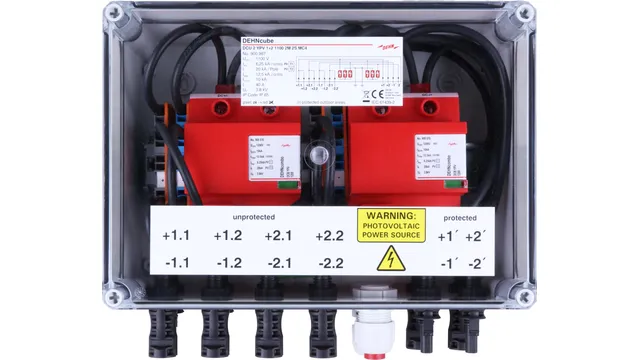

DEHNcube 2 YPV 1+2 1200 2M 2S MC4
Coffret de raccordement pour générateur DCU 2 YPV 1+2 1200 2M 2S MC4 avec indice de protection IP65 avec connecteur MC4 Original.

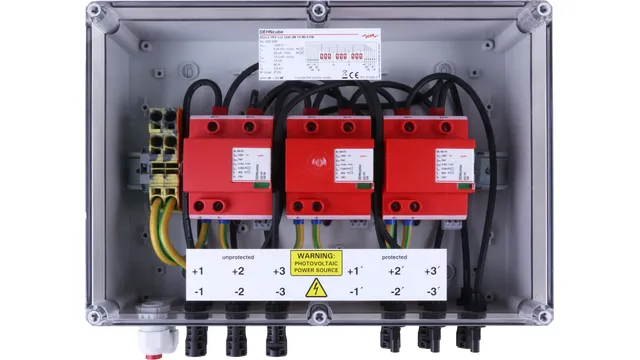

/www.elvatec.ch/store/f/55684087/HDVORSCHAU/900988.jpg)
Bâtiment sans / avec paratonnerre
Distance de séparation respectée
Protection contre les surtensions DC
Parafoudre de type 2 DEHNguard YPV
/www.elvatec.ch/store/f/55683941/HDVORSCHAU/900913.jpg)
900913

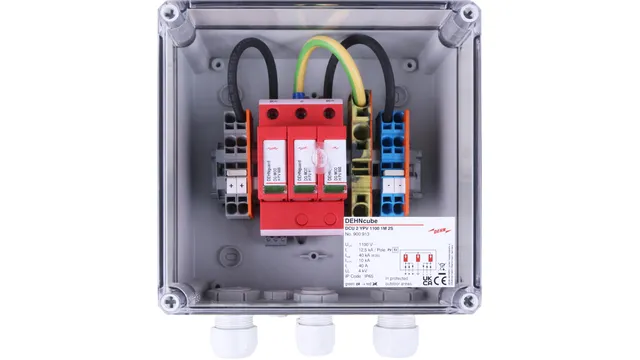

DEHNcube 2 YPV 1100 1M 2S
Coffrets de raccordement pour générateur DCU 2 YPV 1100 1M 2S avec indice de protection IP65. Selon DIN EN IEC 61439-2 pour protéger une entrée MPP et deux cordons.
/www.elvatec.ch/store/f/55683953/HDVORSCHAU/900921.jpg)

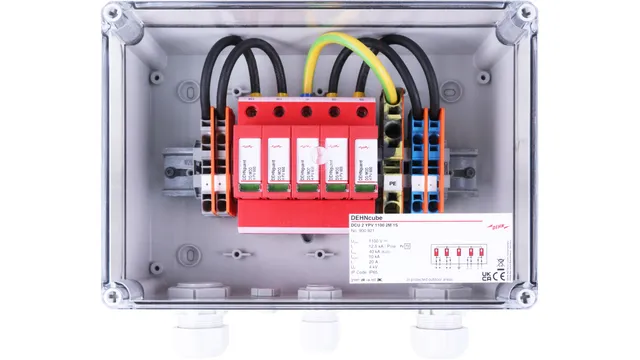

900921
DEHNcube 2 YPV 1100 2M 1S
Coffrets de raccordement pour générateur DCU 2 YPV 1100 2M 1S avec indice de protection IP65. Selon DIN EN IEC 61439-2 pour protéger deux entrées MPP et un cordon chacune.
/www.elvatec.ch/store/f/55683965/HDVORSCHAU/900923.jpg)
900923

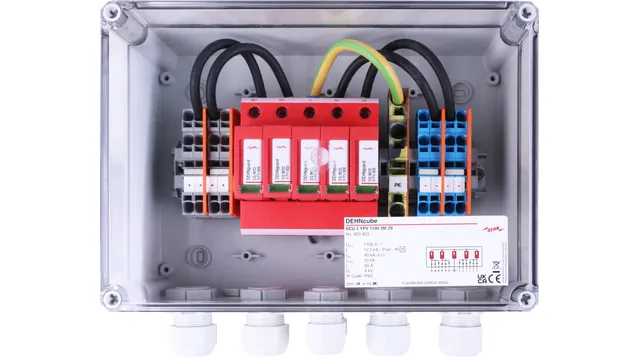

DEHNcube 2 YPV 1100 2M 2S
Coffrets de raccordement pour générateur DCU 2 YPV 1100 2M 2S avec indice de protection IP65. Selon DIN EN IEC 61439-2 pour protéger deux entrées MPP et deux cordons chacune.
/www.elvatec.ch/store/f/55684014/HDVORSCHAU/900911.jpg)
900911

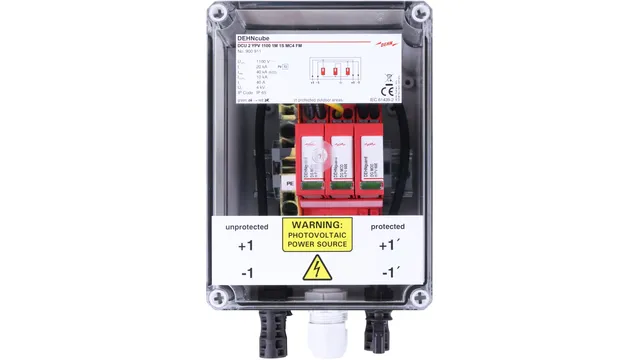

DEHNcube 2 YPV 1100 1M 1S MC4 FM
Coffret de raccordement pour générateur DCU 2 YPV 1100 1M 1S MC4 FM avec indice de protection IP65. Selon DIN EN IEC 61439-2, pour protéger une entrée MPP et un cordon.
/www.elvatec.ch/store/f/55684036/HDVORSCHAU/900924.jpg)

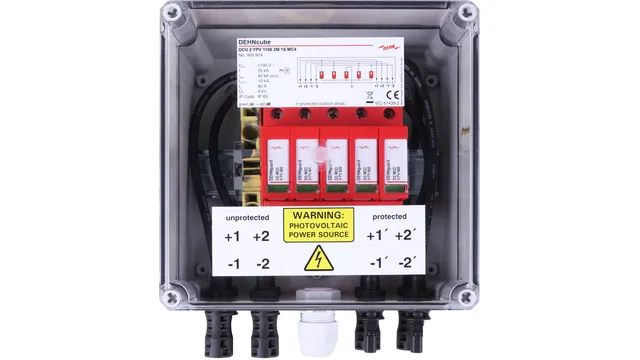

900924
DEHNcube 2 YPV 1100 2M 1S MC4
Coffret de raccordement pour générateur DCU 2 YPV 1100 2M 1S MC4 avec indice de protection IP65. Selon DIN EN IEC 61439-2 pour protéger deux entrées MPP et un cordon chacune.

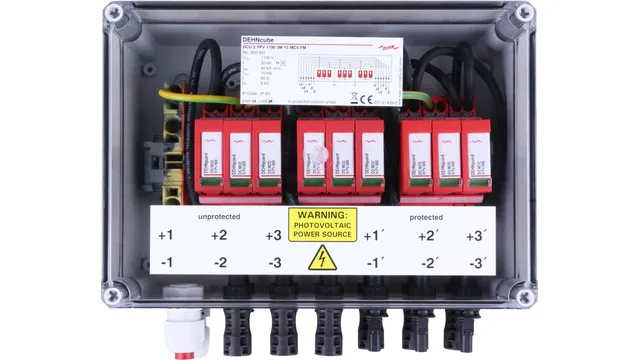

/www.elvatec.ch/store/f/55684045/HDVORSCHAU/900931.jpg)
Une sélection claire - pour trouver rapidement le bon produit
Selon vos exigences individuelles, sélectionnez vos composants dans notre portefeuille de produits clairement structuré.
Pour les bâtiments avec ou sans protection extérieure contre la foudre, avec ou sans distances de séparation respectées, avec raccord à visser / introduction du câble ou connexion MC4. DEHN vous offre la solution parfaite.
Respect des prescriptions normatives
Veuillez respecter les consignes de la norme NIN 2020, section 7.12.4. Elle décrit les mesures de protection extérieures et intérieures contre la foudre pour sécuriser les systèmes d’alimentation photovoltaïque. Afin de sécuriser l’onduleur du côté DC, une protection contre les surtensions est également nécessaire.
Ces exigences ne s’appliquent d’ailleurs pas uniquement aux bâtiments équipés d’un système extérieur de protection contre la foudre. La norme NIN 2020 section 7.12 renvoie également à l’annexe 5 relative à la protection contre les surtensions lors de la construction d’installations photovoltaïques.
De plus, la norme IEC 61643-32 fournit des informations concernant la sélection et l’utilisation de dispositifs de protection contre les surtensions dans les systèmes d’alimentation photovoltaïques. Cette norme, tout comme la norme NIN 2020 section 7.12.4, décrivent trois différents cas d’application pour les installations photovoltaïques sur les bâtiments. Ces cas constituent la base pour planifier et sélectionner des mesures de protection :
- Bâtiment avec installation photovoltaïque, sans protection extérieure contre la foudre
- Bâtiment avec installation photovoltaïque, avec protection extérieure contre la foudre et distance de séparation suffisante
- Bâtiment avec installation photovoltaïque, avec protection extérieure contre la foudre sans distance de séparation suffisante
Concept de protection
Protection antisurtension pour le photovoltaïque dans les habitations
Dans de nombreuses maisons individuelles, l'électricité n'est plus seulement utilisée, mais aussi directement autoproduite. L'électricité produite via l'installation photovoltaïque couvre une partie des besoins en énergie, par exemple pour le fonctionnement de la pompe à chaleur, la recharge de la voiture électrique ou la domotique intelligente. Protégez l'ensemble du système contre les perturbations dues à la foudre et aux surtensions et évitez ainsi la défaillance de la technique électronique sensible.
En savoir plusTéléchargements
| Dépliant | DEHNcube 2 YPV | Éviter les dommages dus aux surtensions, protéger les installations photovoltaïques | .pdf 3.0 MB |
| Sélection facile | DEHNcube 2 YPV | Aperçu de toutes les variantes de produits | .pdf 0.7 MB |
