Bornes de terre fixes, douilles murales

Points de raccordement pour le raccordement à l'armature ou au ruban de terre.

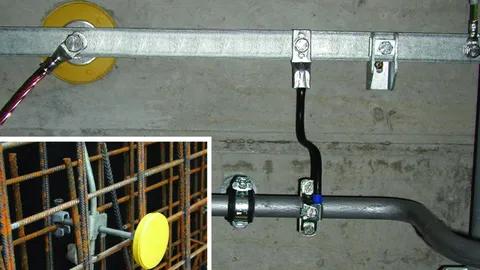

Pour une installation dans le béton, le raccordement résistant à la corrosion du conducteur de descente à l’armature des bâtiments, le raccordement à l’installation de mise à la terre pour l’équilibrage de potentiel principal et / ou supplémentaire ou comme point de mesure pour le contrôle de continuité ou de résistance.

Pour les filetages double M10 et M12, on observera les longueurs de vis minimales suivantes :
35 mm pour M10 (longueur de filetage 40 mm)
15 mm pour M12 (longueur de filetage 20 mm)

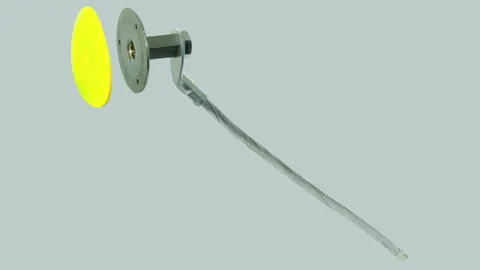

Pour une installation dans le béton, en tant que raccordement flexible et résistant à la corrosion sur le système de prise de terre, pour l’équilibrage de potentiel de protection et / ou la liaison équipotentielle fonctionnelle de mise à la terre, par ex. sur l’armature des bâtiments.

Avec filetage de M16 pour charges élevées en courant (50 Hz), par exemple pour le raccordement de l’équilibrage de potentiel circulaire aux installations de mise à la terre dans des installations courant fort avec tensions alternatives nominales supérieures à 1 kV (mise à la terre du transformateur).

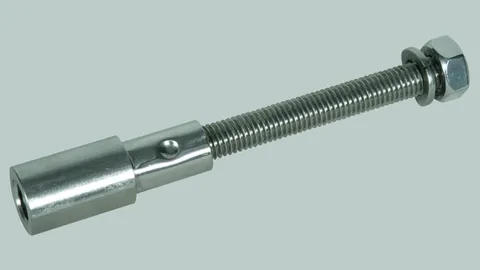

Jeu de pontage et de raccordement pour utiliser les barres d’armature (fers longitudinaux) de poteaux ou de murs en béton armé comme conducteurs de mise à la terre.

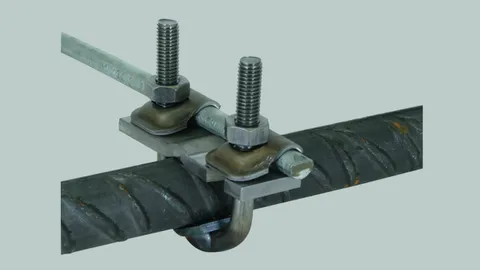

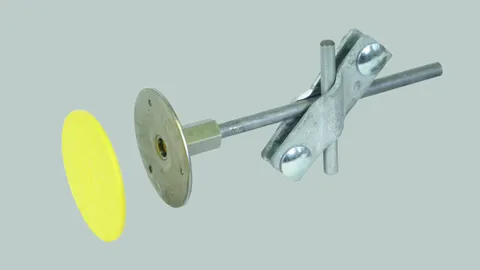

Pour la connexion de l’armature avec dispositif de serrage.

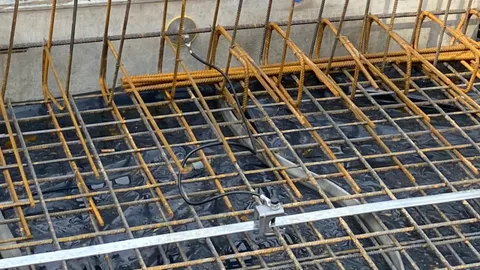

Pour conducteurs ronds ou pour points de prise de terre avec fixation au coffrage.

Disposition :
(II) = parallèle
(+) = croisée

A visser sur le point de prise de terre pour le raccordement par ex. à une barre d’équilibrage de potentiel ou pour le raccordement de parties de structure (par ex. poutre en acier ou autre) par vissage.

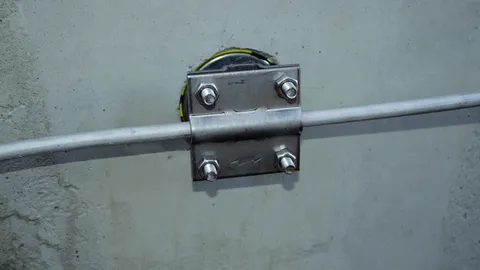

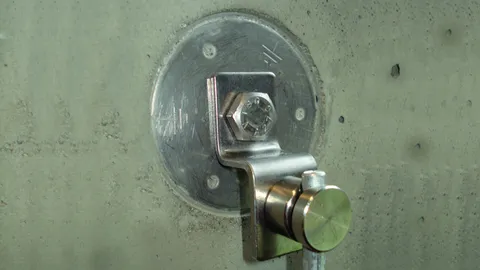

Pour raccorder des conducteurs ronds et plats à des points de fixation à la terre avec un filetage M10 / 12 (par ex. N ° d'article 478 011, 478 200) et un filetage M16 (N ° de pièce 478 027).
Versions avec filetage de raccordement M10 également pour le montage à l'arrière du point fixe de mise à la terre (sans axe de connexion), par ex. approprié pour le ruban plat.

Pour le raccordement au point de prise de terre avec filetage M10, contre-écrou et rondelle Grower.

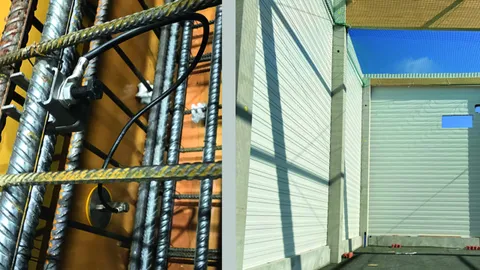

Pour les systèmes d’isolation périmétrique ou d'isolation thermique (périphérique).

Avec borne MV en INOX (V4A) pour conducteurs ronds 8-10 mm.

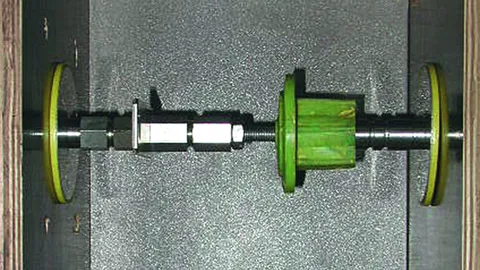

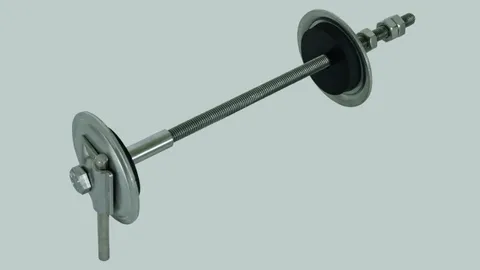

Pour la traversée murale étanche à l’eau sous pression de conducteur de liaison équipotentielle / mise à la terre pour murs et parois ; avec tige filetée M10 en INOX.
Version pour construction durable avec perçage (Ø14 mm) ou, le cas échéant, par l’expansion finie du coffrage.
Avec test d’eau sous pression jusqu’à 1 bar, qui représente une situation de montage jusqu’à une profondeur de 10 m dans de l’eau stagnante.

Pour construction dans un coffrage.
Convient à la traversée étanche à l’eau sous pression des murs, par ex. pour relier la boucle de terre aux barres de liaison équipotentielle ou au conducteur de liaison équipotentielle dans les fondations.

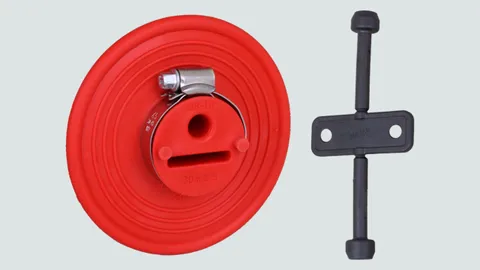

Manchette d’étanchéité imperméable à l’eau sous pression, pour conducteurs rond (Ø8-10 mm) et conducteurs plat (30 x 3,5 mm) sur des plaques de fondation / murs étanches (par ex. cuve blanche).

Avec clé dynamométrique de contrôle pour serrer facilement les deux colliers de serrage en acier inoxydable.

Certifié MPA (laboratoire fédéral d'essai des matériaux) jusqu’à 5,0 bar, résistant au méthane, résistant au radon (conformément à la fiche technique FHRK MB 101)

Directive WU (structures de bâtiment imperméables) : Classe de contrainte 1 + 2
