Toit plat - Supports pour conducteurs de toit, Tresses de pontage

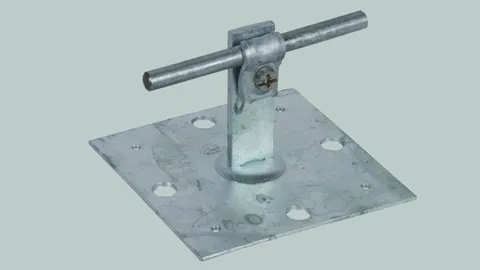

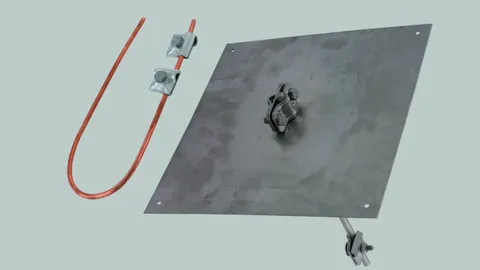

Traversée pour toits plats comprenant :

• 1x traversée (plaque 280 x 280 mm avec perçages et patte de raccordement, longueur 300 mm, INOX)
• 1x conducteur en cuivre (rd 8 mm, longueur env. 700 mm)
• 2x bornes MV (St/tZn)
• 1x borne universelle (INOX)
• 1x borne de séparation (INOX)

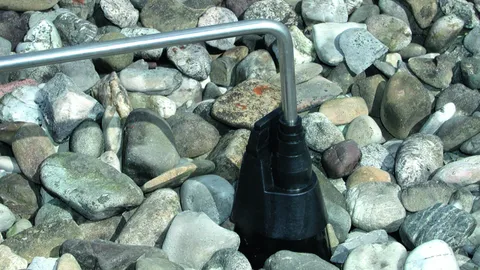

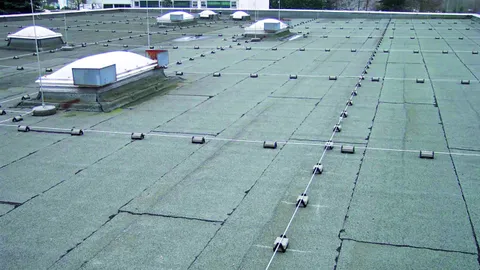

Porte-câbles de toit pour fixer les conducteurs ronds et les bandes (avec adaptateur) sur les toits plats.

• Porte-câble avec plaque de base en plastique résistant aux intempéries, résistant aux UV et non halogéné
• Pierre en béton résistant au gel selon EN 1338 pour les pavages, résistance au gel testé selon EN 1340 (essai de gel/dégel)
• Pierre et partie inférieure séparées recyclables

Pour l’installation de dispositifs de capture sur toits plats et le long des murs.

Traversée et étanchéité de la toiture pour les conducteurs de descente.

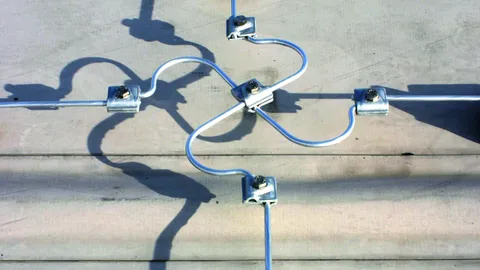

Pour compenser les variations de longueur dû à des changements de température des conducteurs longs (à condition que le guidage du conducteur dans les supports soit libre).

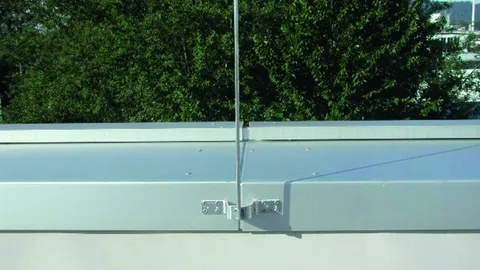

Pour le raccordement à l'acrotère métalliques, à riveter ou à visser.

Remarque :
Selon la norme NF EN 62305-3, annexe 1, il faut utiliser 4 rivets Ø5 mm lors du raccordement avec des épaisseurs de matériel ≥ 0,5 mm, et 2 vis à tôle Ø6,3 mm en INOX (les deux côtés) pour des épaisseurs de ≥ 2 mm.

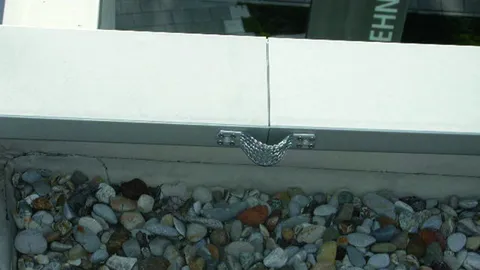

Pour connecteur les revêtements métalliques (rivets ou vis), comme pièce de compensation de la dilation pour les câbles ronds ou pour compenser certaines variations de longueur dues à la température pour les câbles ronds ; Raccordement par ex. avec raccord KS référence 301 019

Consignes d’utilisation :
Selon DIN EN 62305-3 Bbl. 1, doivent être utilisés pour le raccordement d'épaisseurs de matériau ≥ 0,5 mm quatre rivets Ø5 mm, ou pour des épaisseurs de matériau ≥ 2 mm deux vis à tôle Ø6,3 mm en INOX (des deux côtés).

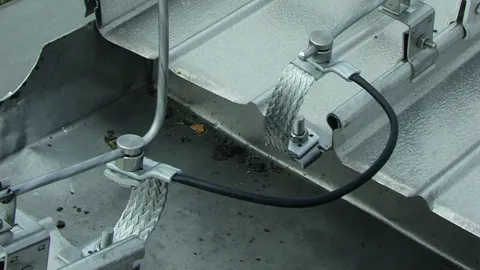

Pour connecter / ponter des revêtements métalliques ou pour compenser certaines variations de longueur dues à la température pour les câbles ronds ; raccordement par ex. avec un connecteur KS référence 301 019.

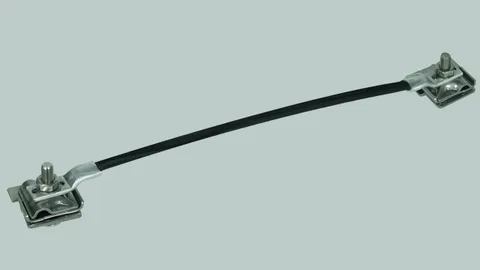

Pour connecter / ponter des points fixes de mise à la terre. Adapté aux liaisons équipotentielles fonctionnelles et de protection.

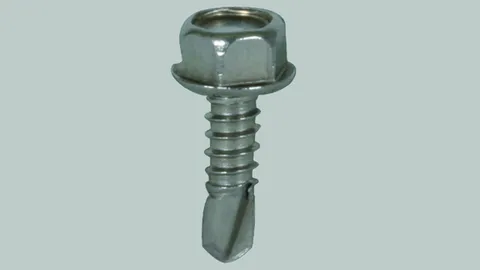

Auto-taraudeuse avec tête hexagonale pour le raccordement des barrettes de pontage, des tresses de pontage ou des câbles de pontage, par ex. aux couvertines (pour les épaisseurs ≥ 2 mm).

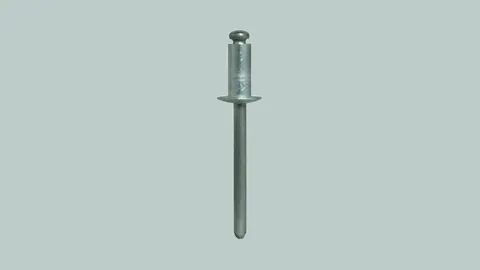

Avec clou en INOX selon NF EN 62305-3, annexe 1, pour le raccordement des barrettes de pontage, des tresses de pontage ou des câbles de pontage.

• Pour le raccordement ou le pontage de revêtements métalliques (par ex. de couvertines) sans perçage
• Avec une attache, par ex. pour le raccordement à la pointe de capture à la toiture du bâtiment qui est utilisé en composant de capture naturel (rd 8-10 mm)
• Applicable avec un angle de 0-45° et une longueur max. de 18 mm

Cette version permet d'éviter une pollution par les copeaux de forage.

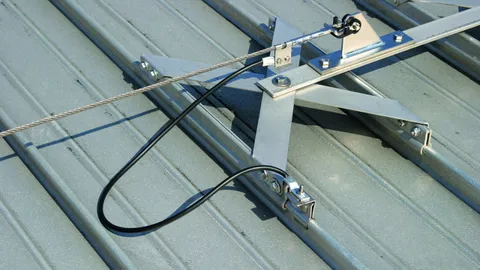

Système pour le raccordement des câbles de garde sur toits aux systèmes de capture installés ; avec bride de connexion intégrée pour le câble de garde et dispositif de serrage.
