Plaques de mise à la terre

  • Des court-circuits à haute intensité admissible dans plaque de mise à la terre
  • Raccordement de la branches de phase unipôlaire
  • Pour la connexion des dispositifs de mise à la terre et court-circuit unipolaire aux fusibles
  • Version pour tête sphérique fixe Ø 20 mm, Ø 25 mm ou Ø 16 mm

Details

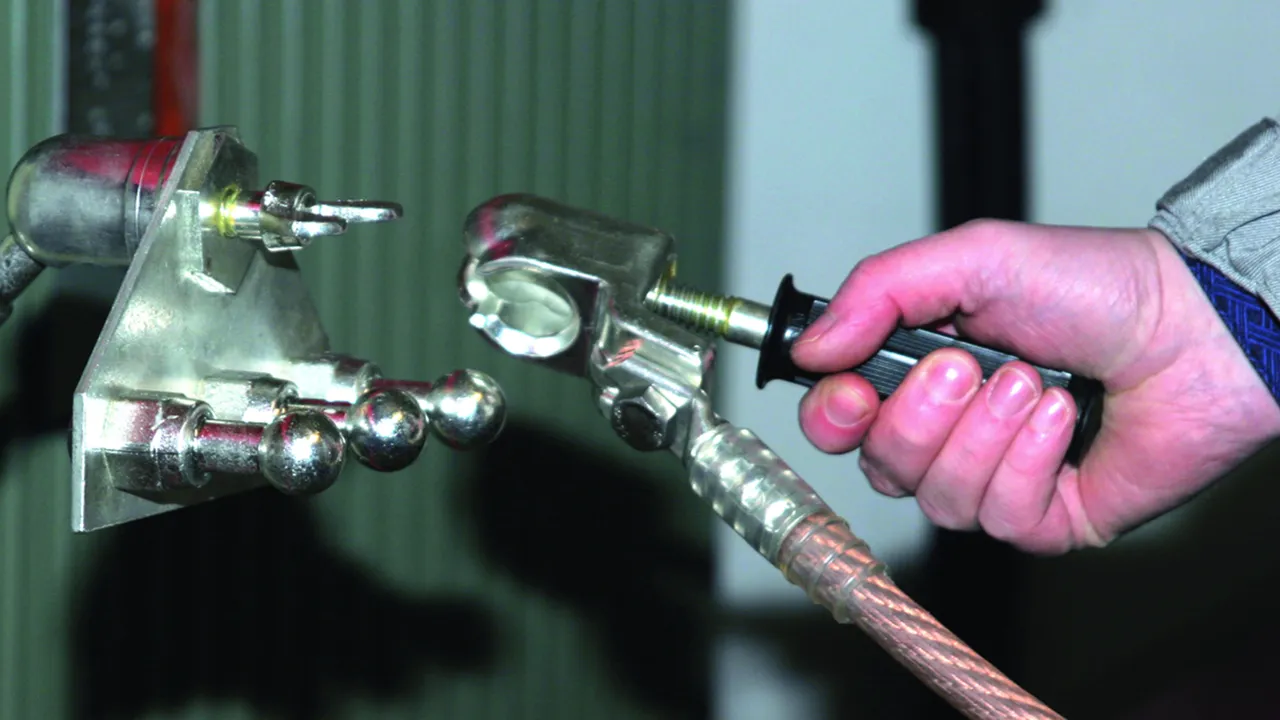

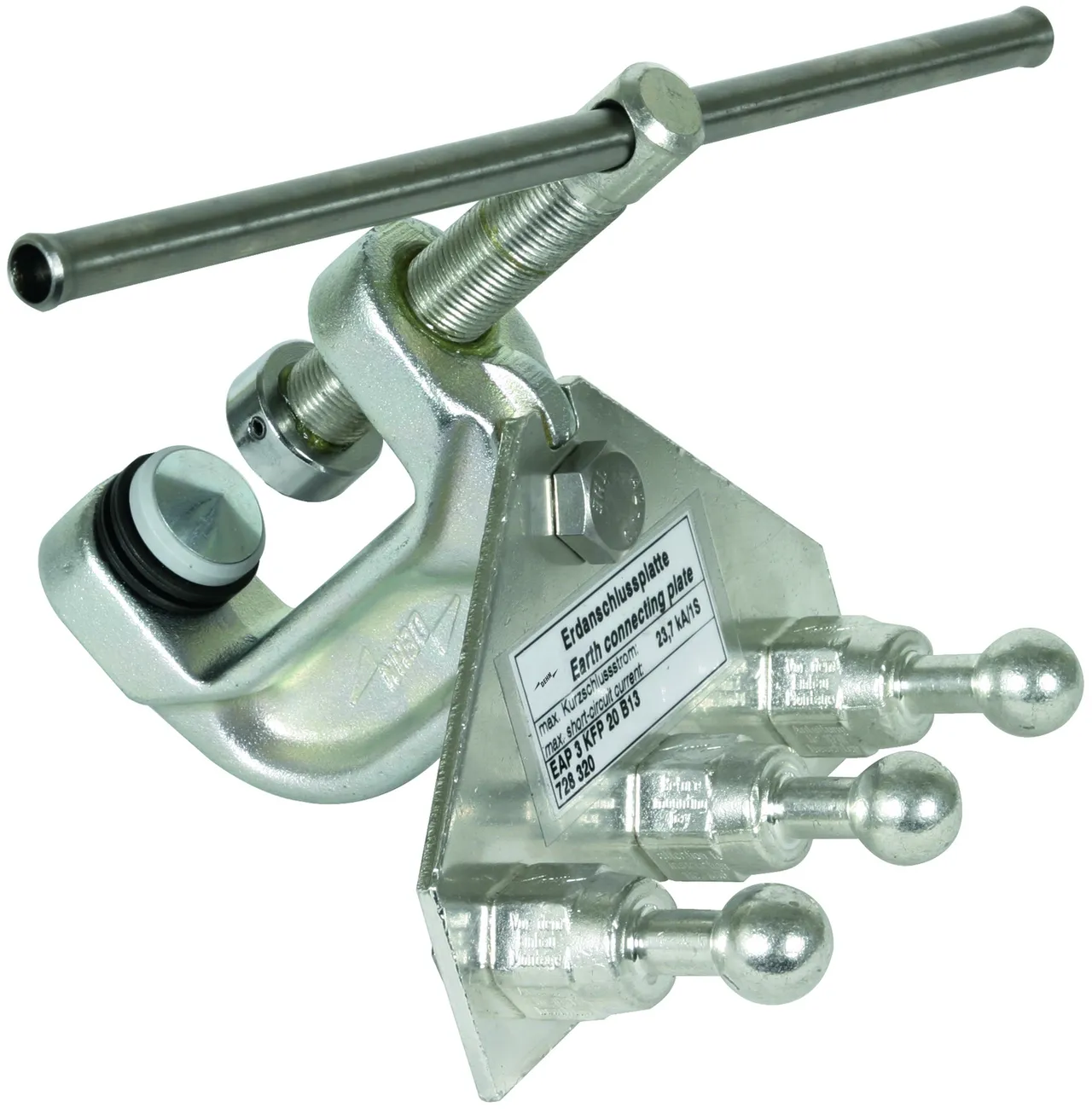

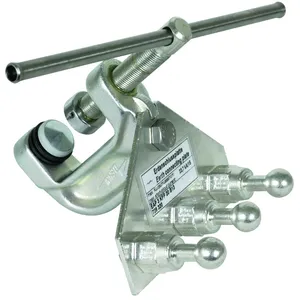

Borne de terre avec protection contre la torsion montée sur la plaque de mise à la terre.
lorem ipsum

Avec 3 points fixes à tête sphérique et boulon à tête sphérique

2 ??store.products_de??

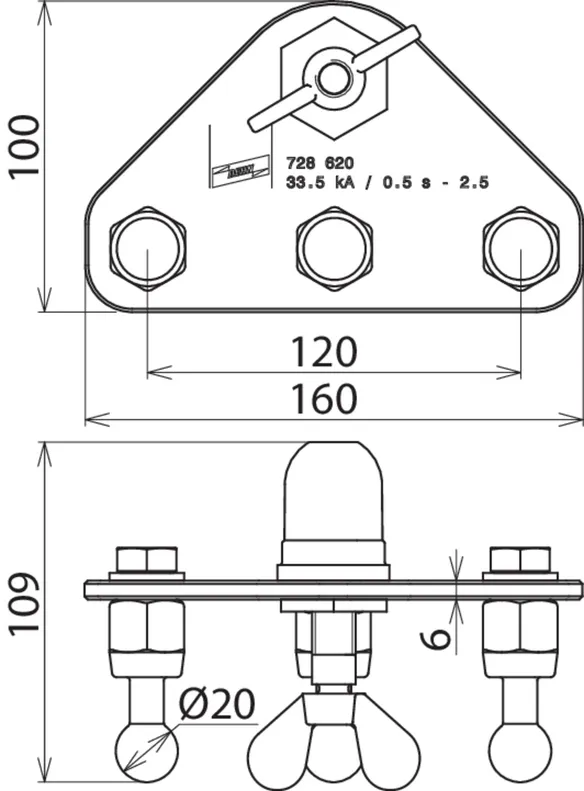

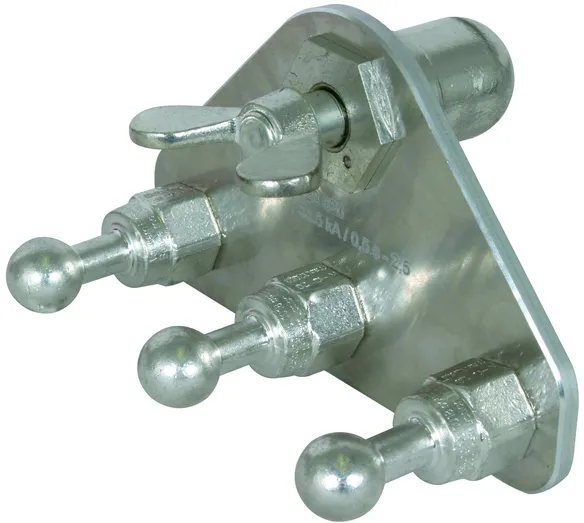

??store.product.number.short_de?? 728620 EAPA 3 KFP 20 KKH

??store.product.gtin_de?? 4013364147843, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 1085.00 g, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.predecessor_de??

??store.product.slides_de??

??store.product.additional_de??



??store.product.data_de??

Ø Point fixe 20 mm
Section max. du câble Cu 120 mm²
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

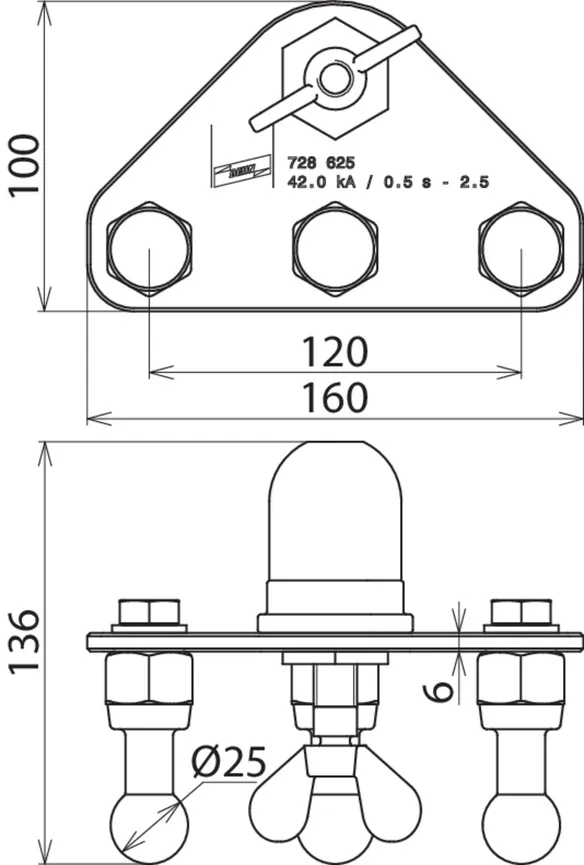

??store.product.number.short_de?? 728625 EAPA 3 KFP 25 KKH

??store.product.gtin_de?? 4013364147867, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 1084.00 g, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.predecessor_de??

??store.product.slides_de??

??store.product.additional_de??



??store.product.data_de??

Ø Point fixe 25 mm
Section max. du câble Cu 150 mm²
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

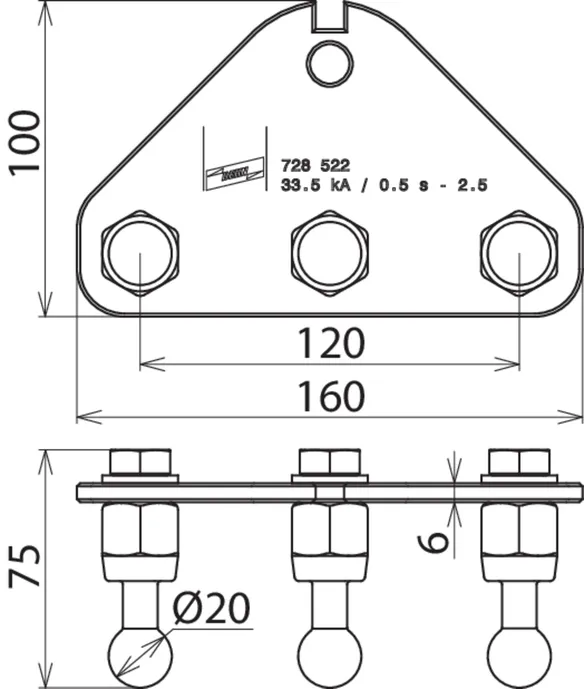

Avec 3 points fixes à tête sphérique

Pour un montage sur les bornes de raccordement à la terre, avec protection antitorsion PK1.

2 ??store.products_de??

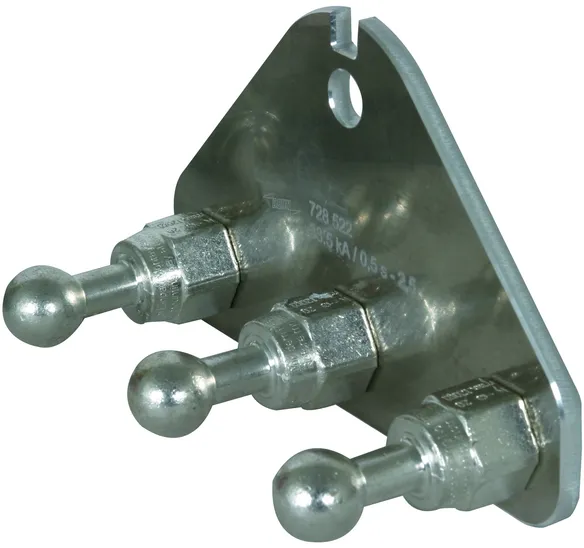

??store.product.number.short_de?? 728522 EAPA 3 KFP 20 B13

??store.product.gtin_de?? 4013364147874, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 756.00 g, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.predecessor_de??

??store.product.slides_de??

??store.product.additional_de??



??store.product.data_de??

Ø Point fixe 20 mm
Section max. du câble Cu 120 mm²
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

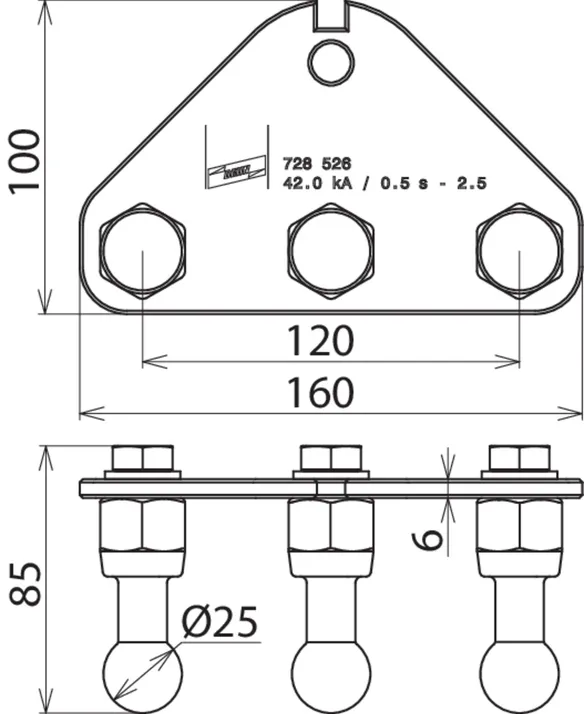

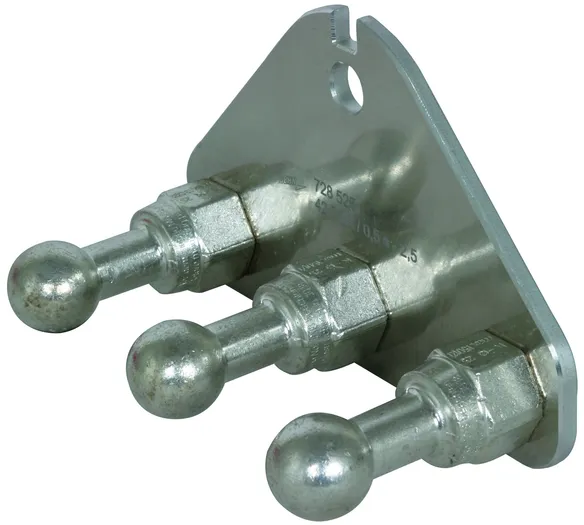

??store.product.number.short_de?? 728526 EAPA 3 KFP 25 B13

??store.product.gtin_de?? 4013364147881, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 1014.00 g, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.predecessor_de??

??store.product.slides_de??

??store.product.additional_de??



??store.product.data_de??

Ø Point fixe 25 mm
Section max. du câble Cu 150 mm²
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

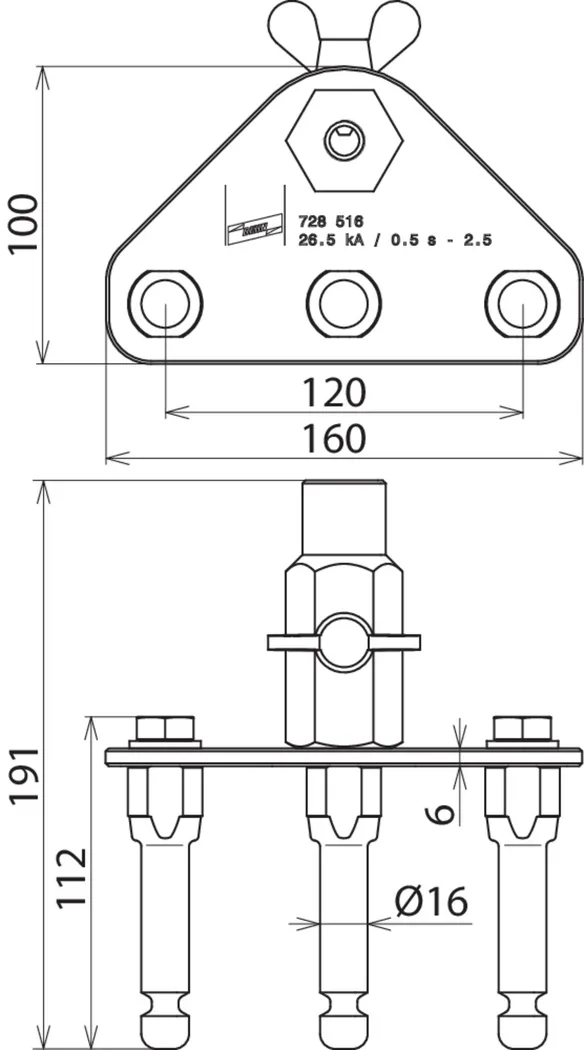

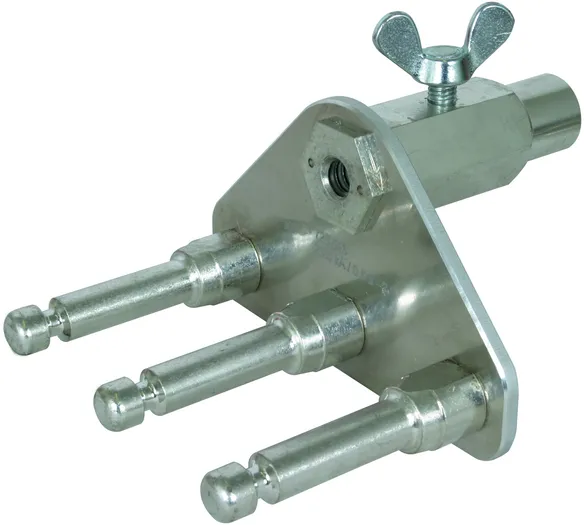

Avec 3 points fixes avec rainure et avec connecteur de terre

1 ??store.product_de??

??store.product.number.short_de?? 728516 EAPA 3 RN 16 EAB

??store.product.gtin_de?? 4013364147898, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 1.54 kg, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.predecessor_de??

??store.product.slides_de??

??store.product.additional_de??



??store.product.data_de??

Ø Point fixe 16 mm
Section max. du câble Cu 95 mm²
Courant de court-circuit max. Ik 0,5 s 26,5 kA
Courant de court-circuit max. Ik 1 s 18,7 kA

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

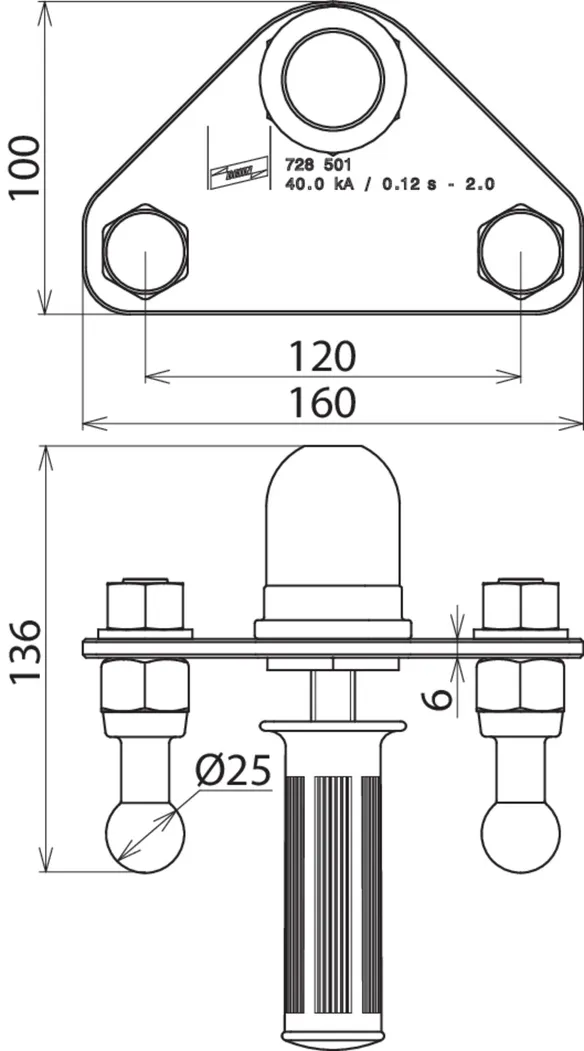

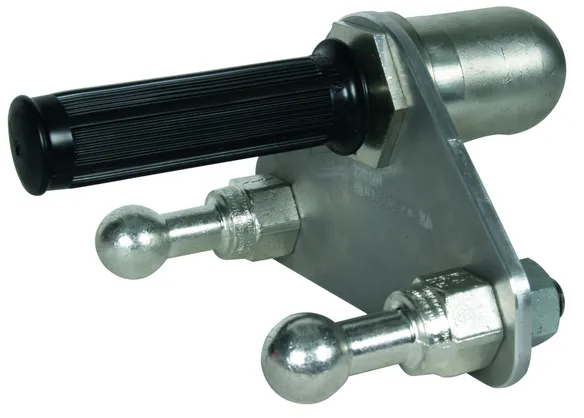

Avec 2 points fixes à tête sphérique et boulon à tête sphérique

Avec boulon à tête sphérique rotatif, Ø25 mm, avec poignée en plastique.
Pour la connexion des dispositifs de mise à la terre et court-circuit 2 pôles et la connexion à une tête sphérique fixe Ø 25 mm.

1 ??store.product_de??

??store.product.number.short_de?? 728501 EAP 2 25 KKH HG

??store.product.gtin_de?? 4013364079618, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 1015.00 g, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.slides_de??

??store.product.additional_de??



??store.product.data_de??

Ø Point fixe 25 mm
N° de dessin DB 3 Ebgw 01.66
N° de matériau DB 157 540

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

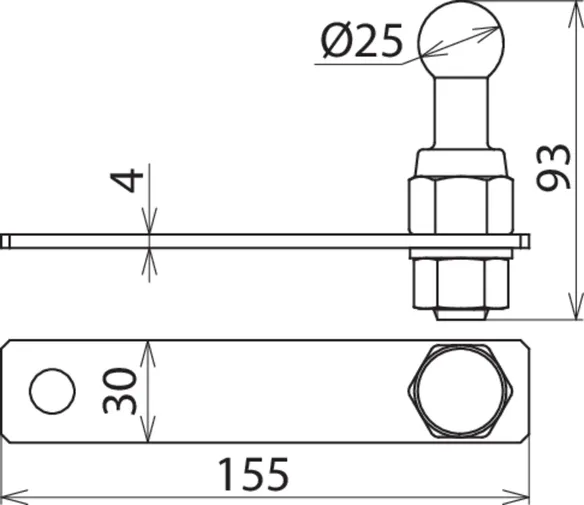

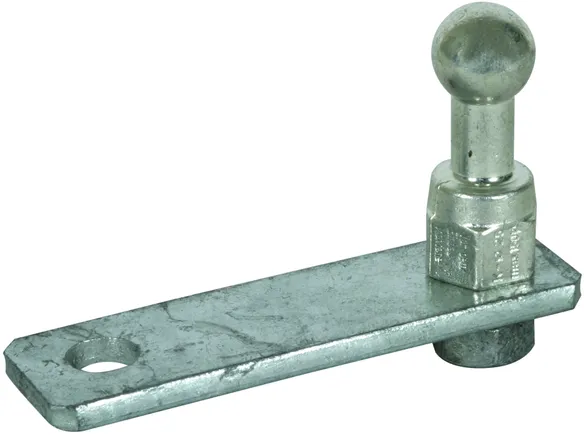

Bride de connexion avec 1 point fixe à tête sphérique

Porte la connexion à une porte fusible.

1 ??store.product_de??

??store.product.number.short_de?? 728503 EAP 25 SIT US OL

??store.product.gtin_de?? 4013364079564, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 453.00 g, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.slides_de??

??store.product.additional_de??



??store.product.data_de??

Ø Point fixe 25 mm
N° de dessin DB 4 Ebgw 01.60
N° de matériau DB 157 545

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

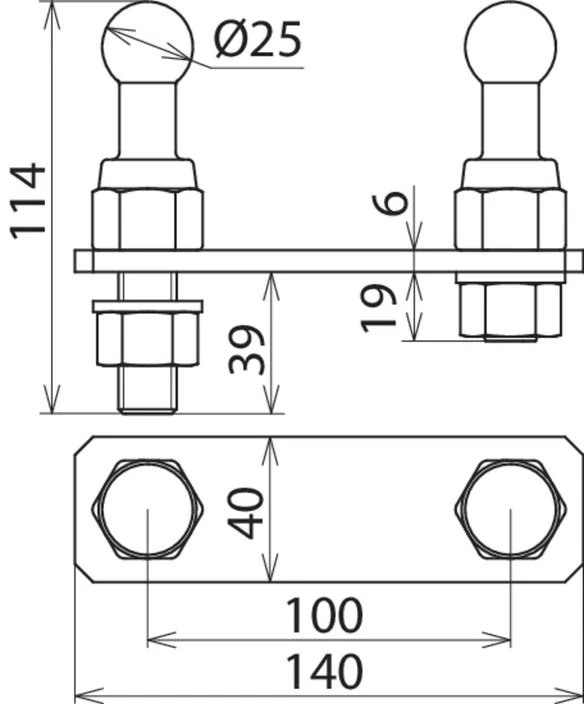

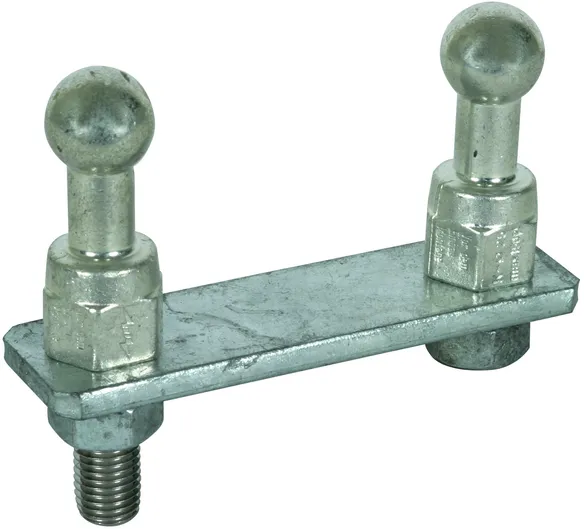

Bride de connexion avec 2 points fixes à tête sphérique

Pour le raccordement au mât.

1 ??store.product_de??

??store.product.number.short_de?? 728502 EAP 2 25 MA US OL

??store.product.gtin_de?? 4013364079571, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 708.00 g, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.slides_de??

??store.product.additional_de??



??store.product.data_de??

Ø Point fixe 25 mm
N° de dessin DB 3 Ebgw 01.61
N° de matériau DB 157 548

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??
