Kits pour le domaine ferroviaire

Details

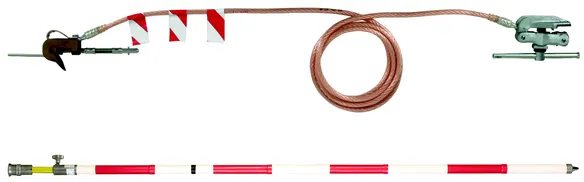

Lot pour caténaire (sans Free profil)

Perche télescopique de mise à la terre avec la bague de réglage (max. 5 m de long).

2 ??store.products_de??

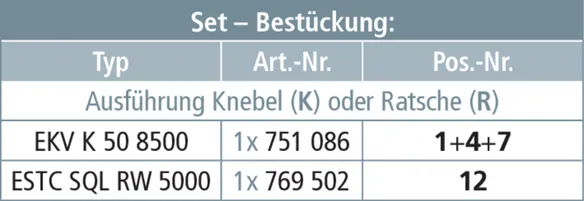

??store.product.number.short_de?? 750210 BEV OL NPF K

??store.product.gtin_de?? 4013364123793, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 13.44 kg, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Version	Bâillon
Longueur - câble	8500 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
N° de matériau DB	237 117

Version	Bâillon
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	8500 mm
Entièrement isolé	non
Longueur - câble	8500 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
N° de matériau DB	237 117

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

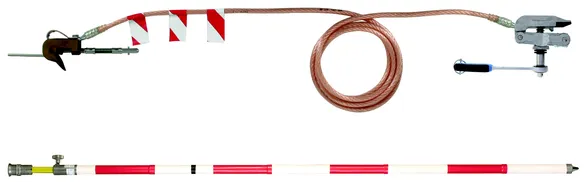

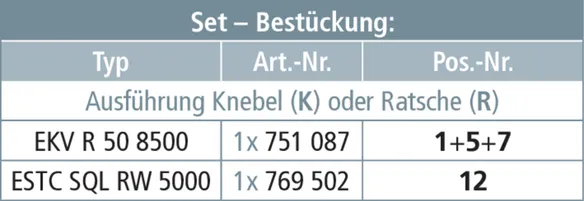

??store.product.number.short_de?? 750218 BEV OL NPF R

??store.product.gtin_de?? 4013364157224, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 14.73 kg, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Version	Cliquet
Longueur - câble	8500 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51

Version	Cliquet
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	8500 mm
Entièrement isolé	non
Longueur - câble	8500 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

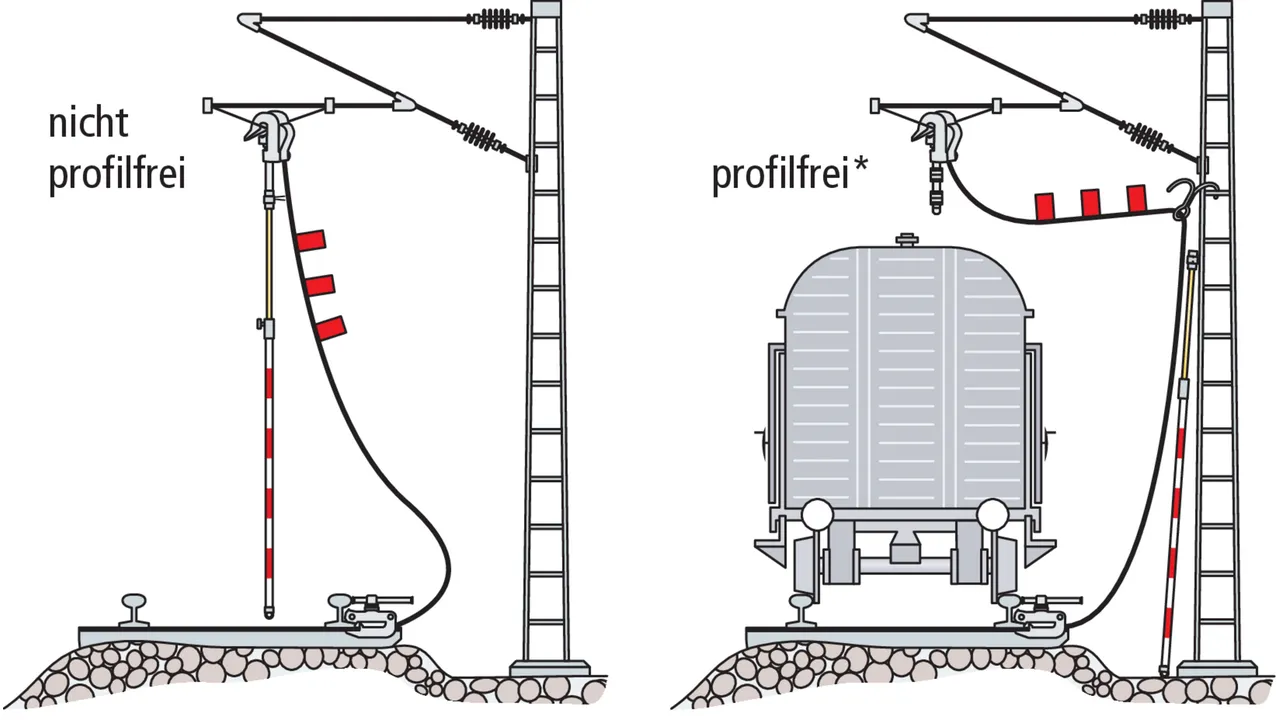

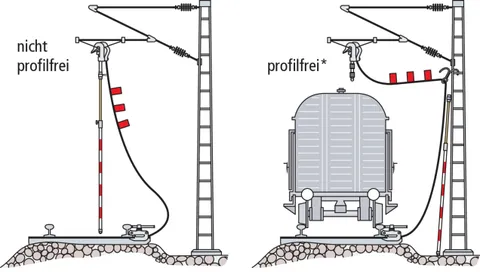

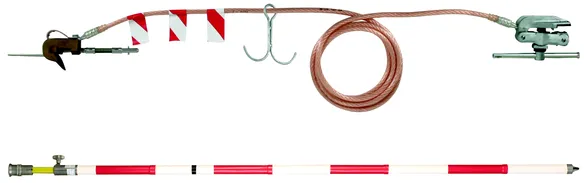

Lot pour caténaire (Free profil)

Perche télescopique de mise à la terre avec la bague de réglage (max. 5 m de long).

2 ??store.products_de??

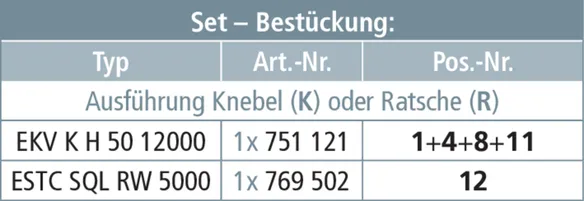

??store.product.number.short_de?? 750211 BEV OL PF K

??store.product.gtin_de?? 4013364123809, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 15.55 kg, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Version	Bâillon
Longueur - câble	12000 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
N° de matériau DB	237 118
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Version	Bâillon
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	12000 mm
Entièrement isolé	non
Longueur - câble	12000 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
N° de matériau DB	237 118
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

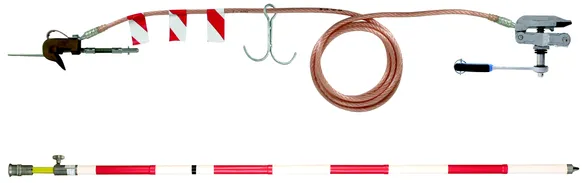

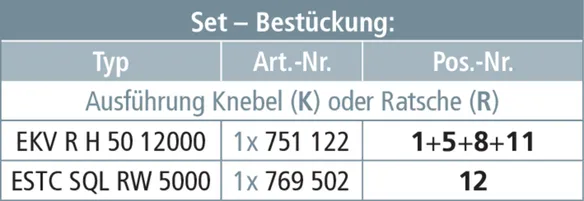

??store.product.number.short_de?? 750219 BEV OL PF R

??store.product.gtin_de?? 4013364157231, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 16.87 kg, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Version	Cliquet
Longueur - câble	12000 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Version	Cliquet
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	12000 mm
Entièrement isolé	non
Longueur - câble	12000 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

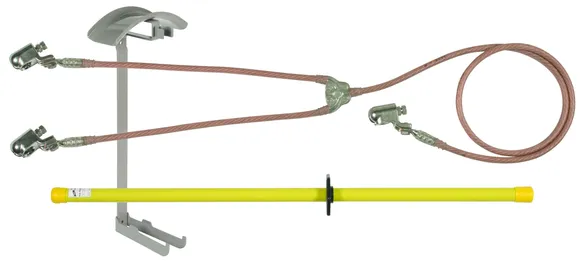

Lor pour caténaire (Free profil)

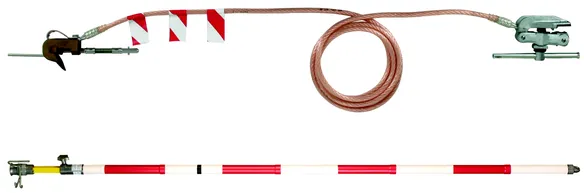

Perche de mise à la terre télescopique avec guide-câble et crochet (longueur max. 5 m)

2 ??store.products_de??

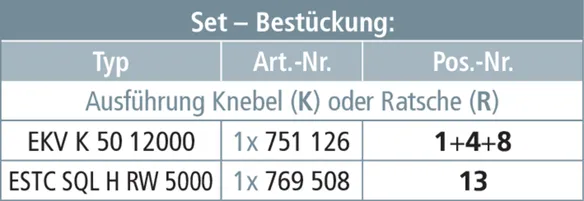

??store.product.number.short_de?? 750214 BEV OL PF V2 K

??store.product.gtin_de?? 4013364123816, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 15.60 kg, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Version	Bâillon
Longueur - câble	12000 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
N° de matériau DB	237 115
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Version	Bâillon
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	12000 mm
Entièrement isolé	non
Longueur - câble	12000 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
N° de matériau DB	237 115
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

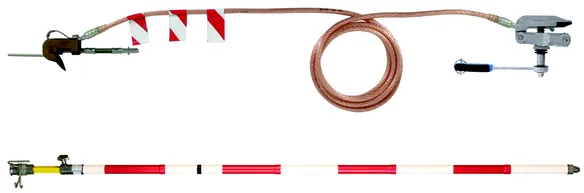

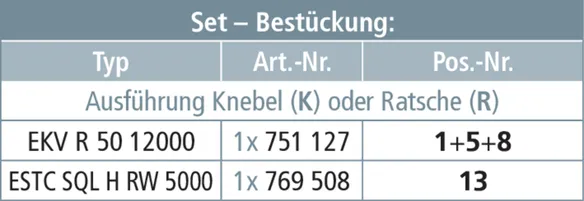

??store.product.number.short_de?? 750221 BEV OL PF V2 R

??store.product.gtin_de?? 4013364157248, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 15.51 kg, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Version	Cliquet
Longueur - câble	12000 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Version	Cliquet
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	12000 mm
Entièrement isolé	non
Longueur - câble	12000 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Lot pour caténaire avec systéme PKW (sans Free profil)

Pour le service d'urgence technique et la gestion des urgences
Ensemble de perche télescopique de mise à la terre, six pièce, enfichables (max. 5 m de long).

2 ??store.products_de??

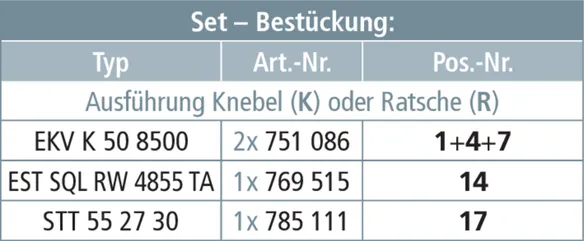

??store.product.number.short_de?? 750196 BEV OL NPF PKW K

??store.product.gtin_de?? 4013364123823, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 26.58 kg, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Version	Bâillon
Longueur - câble	8500 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.67
N° de matériau DB	237 125

Version	Bâillon
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	8500 mm
Entièrement isolé	non
Longueur - câble	8500 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.67
N° de matériau DB	237 125

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

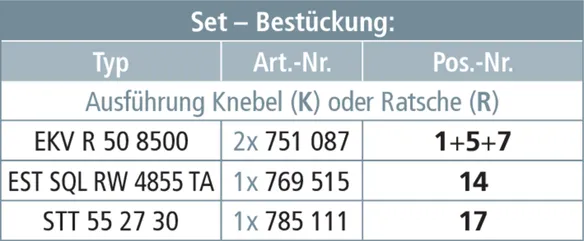

??store.product.number.short_de?? 750216 BEV OL NPF PKW R

??store.product.gtin_de?? 4013364157255, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 26.58 kg, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Version	Cliquet
Longueur - câble	8500 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.67

Version	Cliquet
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	8500 mm
Entièrement isolé	non
Longueur - câble	8500 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.67

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

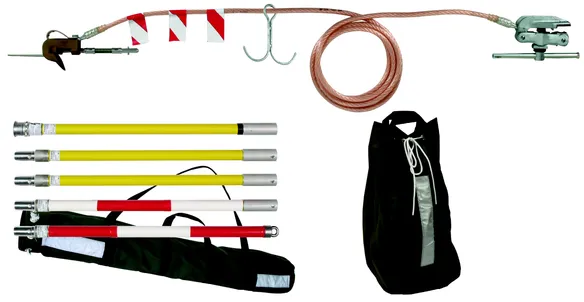

Lot pour caténaire avec système PKW (Free profil)

Pour le service d'aide technique et la gestion des urgences

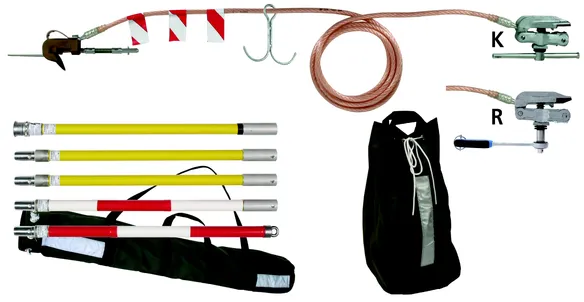

Ensemble de perche télescopique de mise à la terre, six pièces, enfichables (max. 5 m de long).

2 ??store.products_de??

??store.product.number.short_de?? 750200 BEV OL PF PKW K

??store.product.gtin_de?? 4013364123830, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 16.95 kg, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Version	Bâillon
Longueur - câble	12000 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.67
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Version	Bâillon
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	12000 mm
Entièrement isolé	non
Longueur - câble	12000 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.67
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 750217 BEV OL PF PKW R

??store.product.gtin_de?? 4013364157262, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 17.08 kg, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Version	Cliquet
Longueur - câble	12000 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.67
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Version	Cliquet
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	12000 mm
Entièrement isolé	non
Longueur - câble	12000 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.67
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

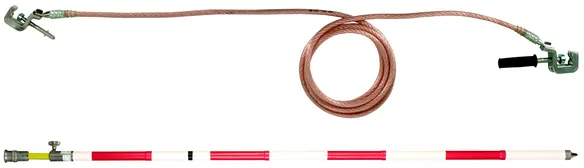

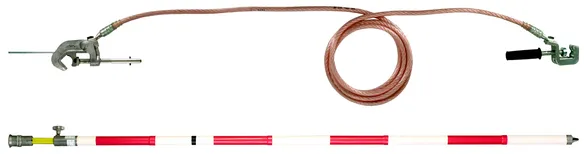

Lot pour transformateur fixé au mats

Pour la mise à la terre des lignes d'alimentation et de voies ferroviaires
Perche télescopique de mise à la terre avec la bague de réglage (max. 3,5 m de long).

1 ??store.product_de??

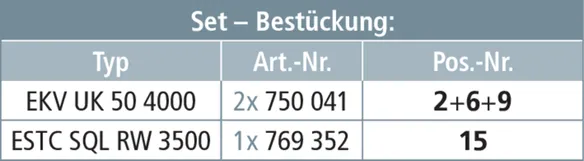

??store.product.number.short_de?? 750212 BEV US OL ST

??store.product.gtin_de?? 4013364123847, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 13.00 kg, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Longueur - câble	4000 mm
Courant de court-circuit max. I_k 0,06 s	34,0 kA
N° de dessin DB	3 Ebgw 01.57
N° de matériau DB	237 121

Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	4000 mm
Entièrement isolé	non
Longueur - câble	4000 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	34,0 kA
N° de dessin DB	3 Ebgw 01.57
N° de matériau DB	237 121

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Lot pour lignes d'alimentation, de renfort, d'évitement et autres

Pour la mise à la terre des lignes d'alimentation et de voies ferroviaires
Perche télescopique de mise à la terre avec la bague de réglage (max. 3,5 m de long).

1 ??store.product_de??

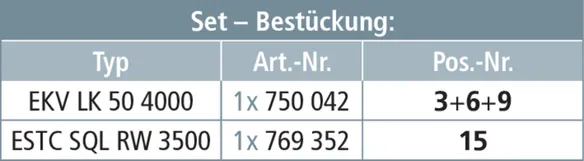

??store.product.number.short_de?? 750213 BEV SVUL

??store.product.gtin_de?? 4013364123861, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 8.76 kg, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Longueur - câble	4000 mm
Courant de court-circuit max. I_k 0,06 s	34,0 kA
N° de dessin DB	3 Ebgw 01.57
N° de matériau DB	237 119

Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	4000 mm
Entièrement isolé	non
Longueur - câble	4000 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	34,0 kA
N° de dessin DB	3 Ebgw 01.57
N° de matériau DB	237 119

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Lot pour système de chauffage d'aiguillage et de train

Pour parapher un transformateur des systèmes de chauffage électrique d'aiguillages et du préchauffage de train électrique.

1 ??store.product_de??

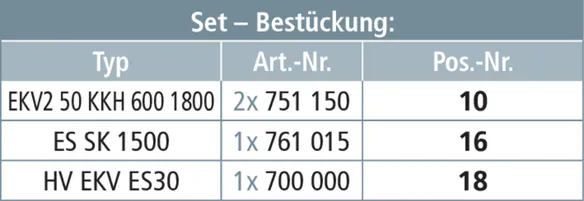

??store.product.number.short_de?? 750215 BEV WHA ZVA

??store.product.gtin_de?? 4013364123878, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 7.30 kg, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Longueur - câble	600 / 1800 mm
Courant de court-circuit max. I_k 0,06 s	34,0 kA
N° de dessin DB	3 Ebgw 01.70
N° de matériau DB	742 402
Testeur de tension pour les systèmes de chauffage électrique d'aiguillages voir chapitre sur les testeurs de tension PHE.

Câble	bipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Entièrement isolé	non
Longueur - câble	600 / 1800 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	34,0 kA
N° de dessin DB	3 Ebgw 01.70
N° de matériau DB	742 402
Testeur de tension pour les systèmes de chauffage électrique d'aiguillages voir chapitre sur les testeurs de tension PHE.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??
