Barrette de mise en court-circuit

Créer facilement en ligne la barrette de mise en court-circuit qui convient
Configuration individuelle
Contrôle de plausibilité permanent en arrière-plan

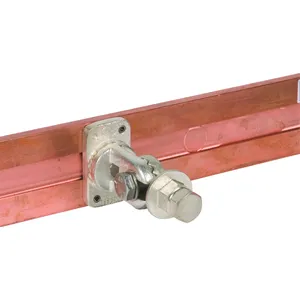

Avec rainure longitudinale pour assurer la sécurité du contact
Résistance élevée au courant de court-circuit jusqu’à max 130 kA / 0,5 s pour les installations à basse tension (BT) et jusqu’à 80 kA / 0,5 s pour les installations à moyenne tension (MT)
Action à l’aide d’une perche de mise à la terre en version broche avec tête hexagonale ou broche avec tige transversale
Il est possible de choisir en ligne d’autres longueurs de câble de mise à la terre et de rails via le système de configuration EuK

Details

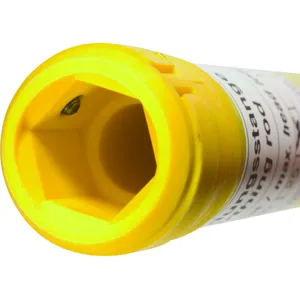

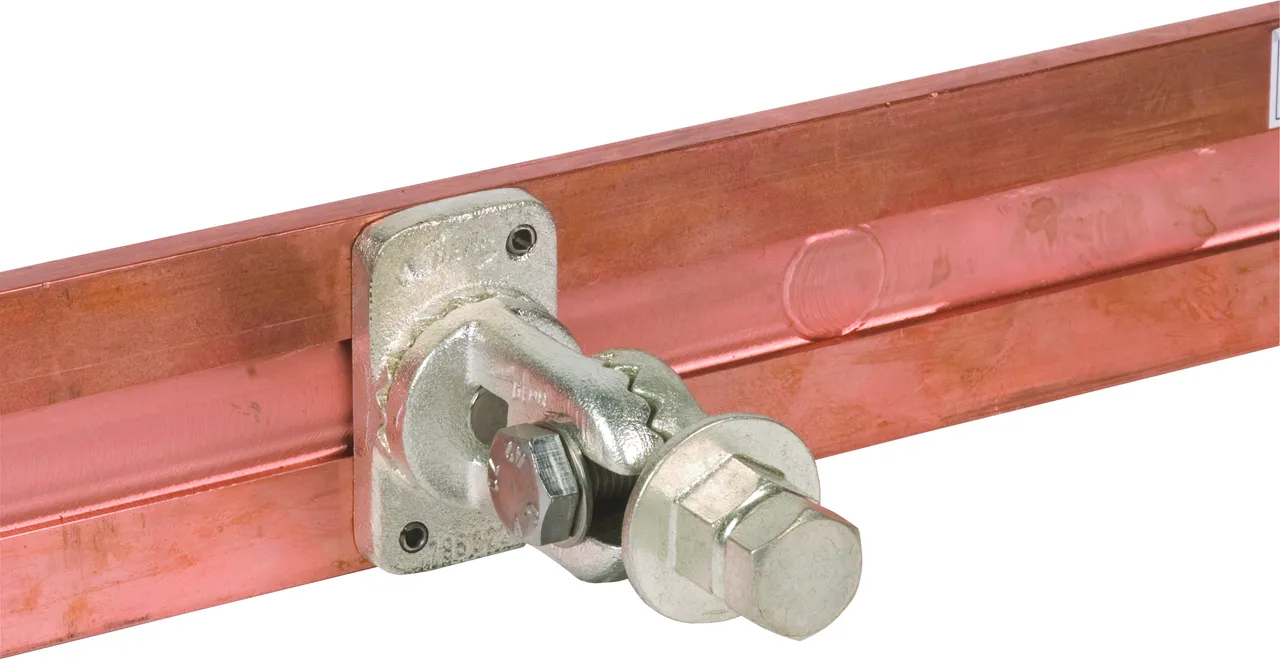

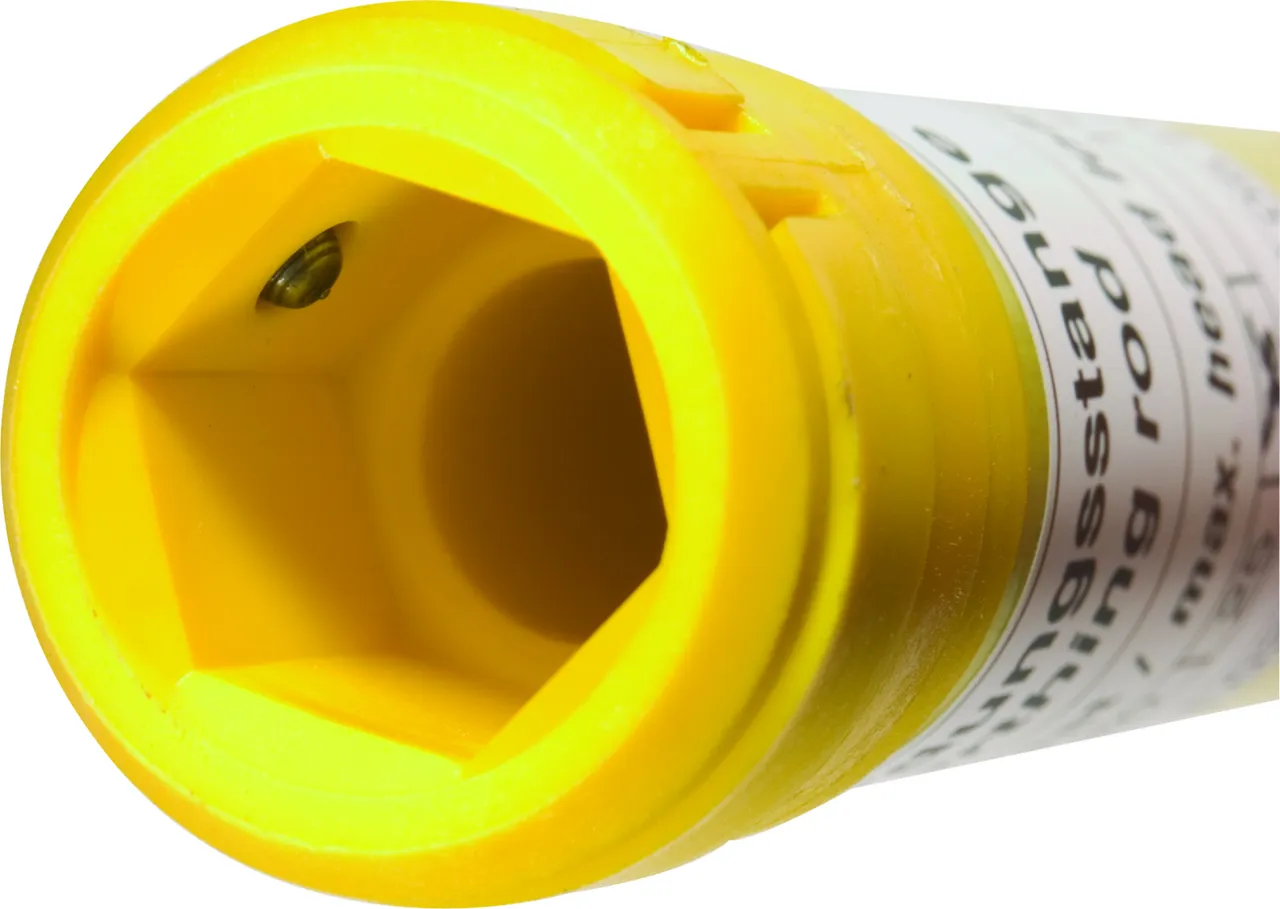

lorem ipsum — SK : broche à tête hexagonale.

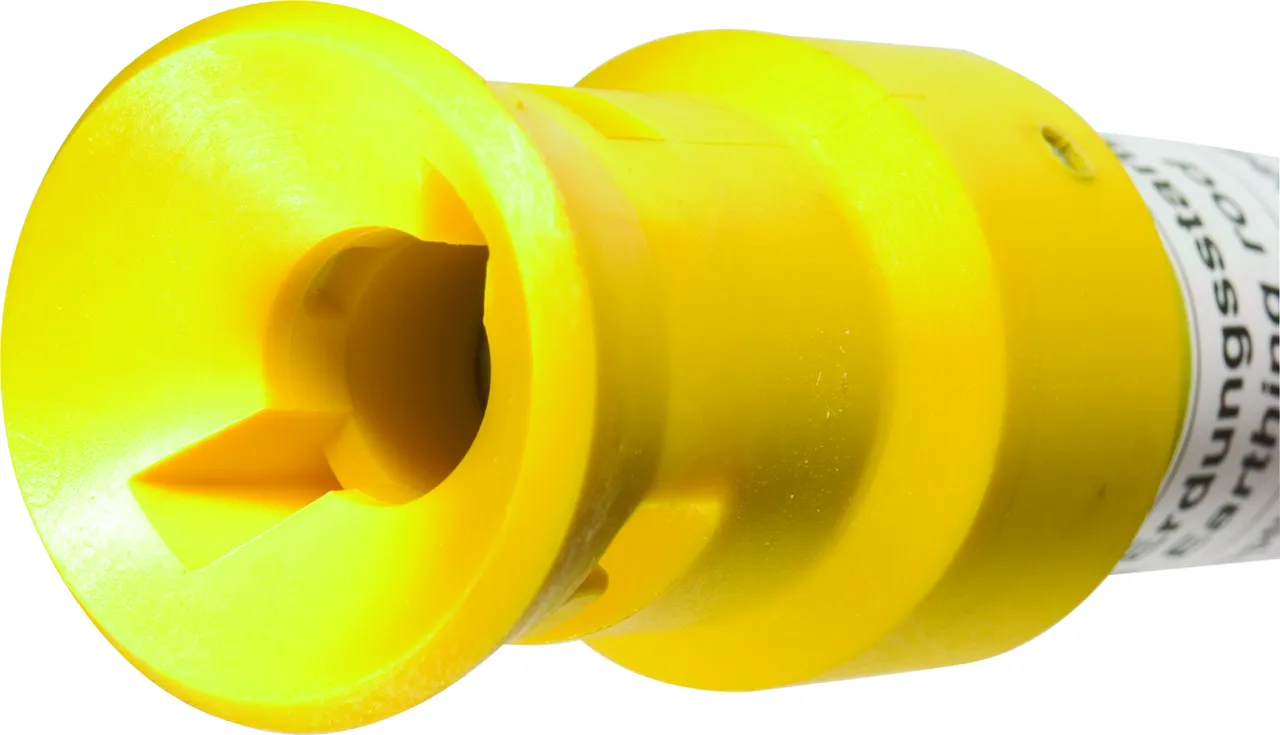

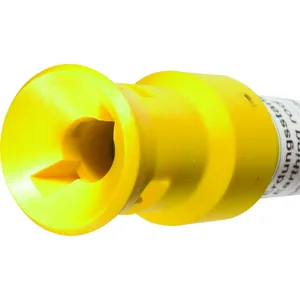

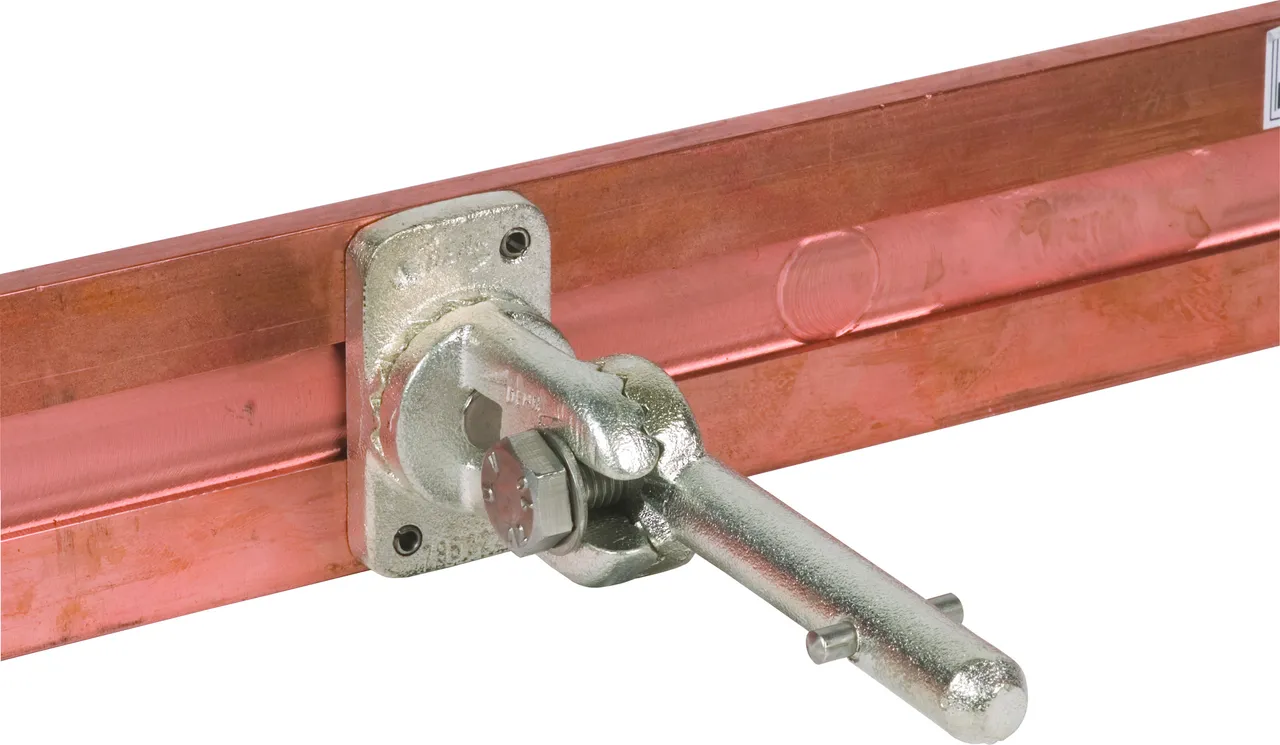

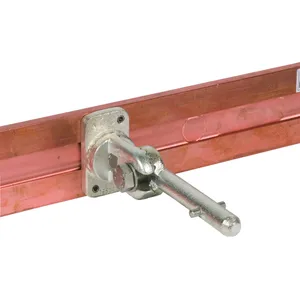

SQ : broche avec tige transversale (version à baïonnettes).

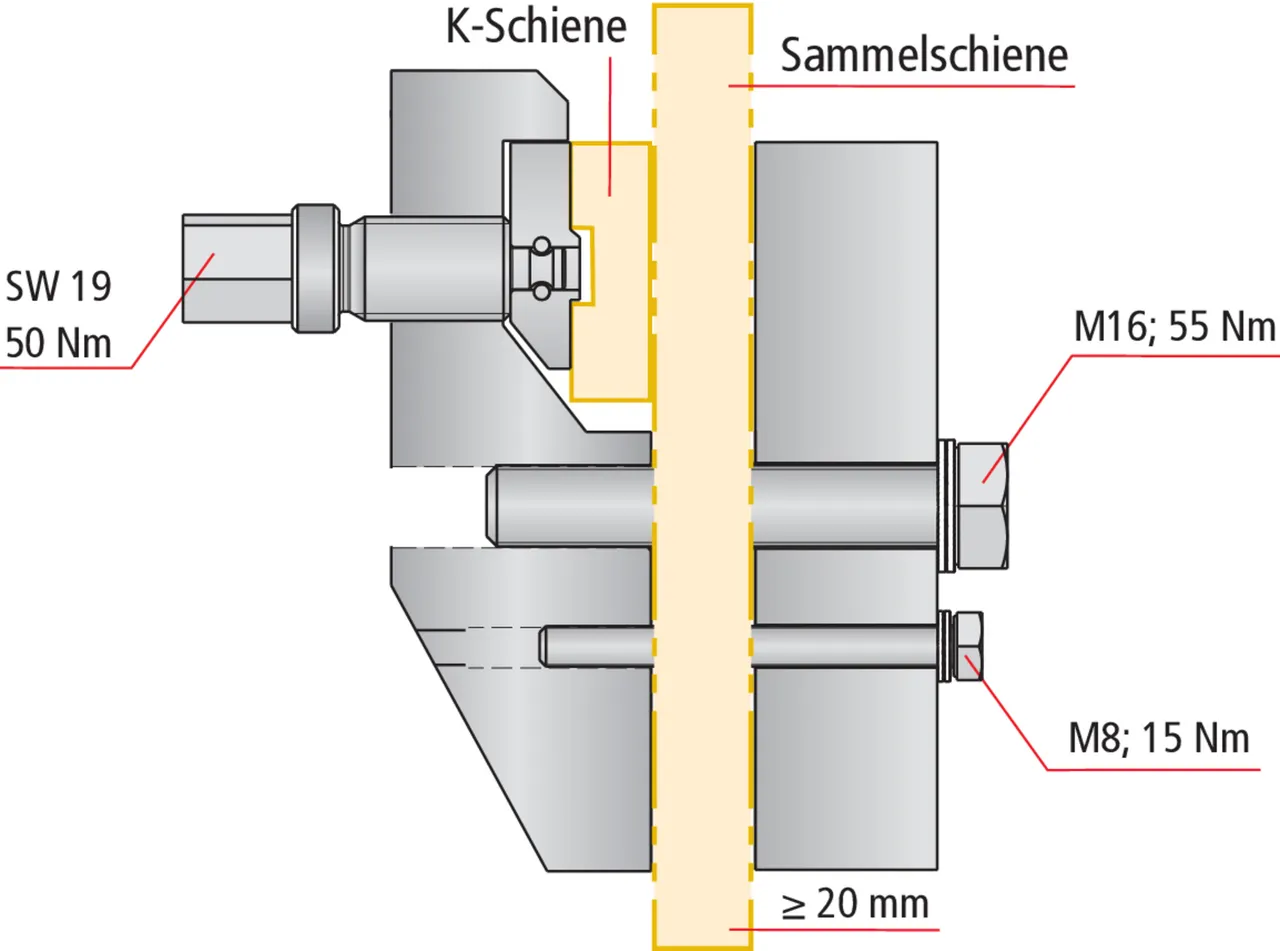

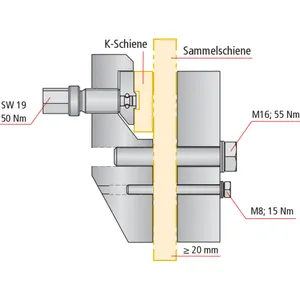

point de fixation de serrage monté sur une barre omnibus et une barrette de mise en court-circuit insérée

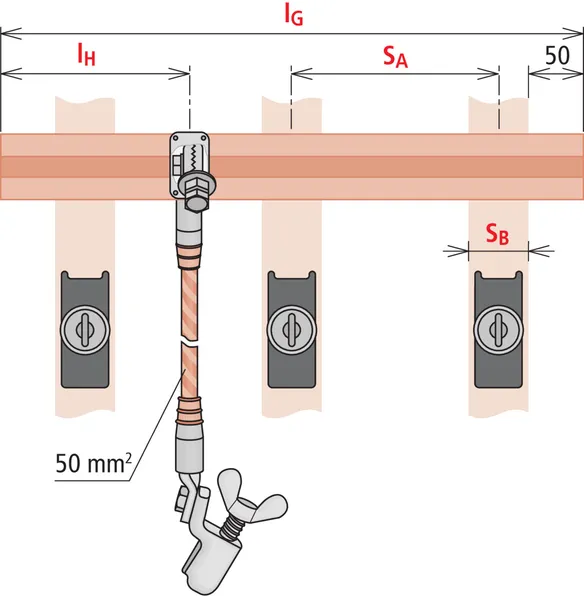

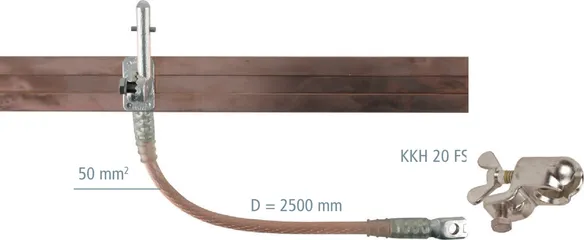

Barrette de mise en court-circuit en cuivre

Côté de la Terre avec bouchon à tête sphérique, rigide (KKH 20 FS)

4 ??store.products_de??

??store.product.number.short_de?? VL2FG28 KS SQ C NS VL2FG28

??store.product.gtin_de?? 4013364450820, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 6.18 kg, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.slides_de??

??store.product.additional_de??

??store.product.data_de??

Application	BT
Ensemble de suspension	SQ
Position de l'ensemble de suspension (I_H )	175 mm
Longueur totale (I_G )	500 mm
Ensemble entre les rails (S_A )	150 mm
Courant de court-circuit max. I_k0,5 s	130 kA
Courant de court-circuit max. I_k1 s	90 kA
Important: Lors de la commande préciser la bonne référence.

Application	BT
Ensemble de suspension	SQ
Position de l'ensemble de suspension (I_H )	175 mm
Mesure de profil	60 x 12 mm
Hauteur	60 mm
Largeur	12 mm
Longueur totale (I_G )	500 mm
Ensemble entre les rails (S_A )	150 mm
Courant de court-circuit max. I_k0,5 s	130 kA
Courant de court-circuit max. I_k1 s	90 kA
Lieu d’utilisation	Installations à basse tension
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Température d'utilisation	–25 °C ... +55 °C
Matériau barre de mise en court-circuit	Cuivre
Matériau - câble	Cu , très flexible
Section du câble	50 mm²
Longueur - câble	2500 mm
Important: Lors de la commande préciser la bonne référence.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? VHNEFQE KS SK C NS VHNEFQE

??store.product.gtin_de?? 4013364450837, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 6.14 kg, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.slides_de??

??store.product.additional_de??

??store.product.data_de??

Application	BT
Ensemble de suspension	SK
Position de l'ensemble de suspension (I_H )	175 mm
Longueur totale (I_G )	500 mm
Ensemble entre les rails (S_A )	150 mm
Courant de court-circuit max. I_k0,5 s	130 kA
Courant de court-circuit max. I_k1 s	90 kA
Important: Lors de la commande préciser la bonne référence.

Application	BT
Ensemble de suspension	SK
Position de l'ensemble de suspension (I_H )	175 mm
Mesure de profil	60 x 12 mm
Hauteur	60 mm
Largeur	12 mm
Longueur totale (I_G )	500 mm
Ensemble entre les rails (S_A )	150 mm
Courant de court-circuit max. I_k0,5 s	130 kA
Courant de court-circuit max. I_k1 s	90 kA
Lieu d’utilisation	Installations à basse tension
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Température d'utilisation	–25 °C ... +55 °C
Matériau barre de mise en court-circuit	Cuivre
Matériau - câble	Cu , très flexible
Section du câble	50 mm²
Longueur - câble	2500 mm
Important: Lors de la commande préciser la bonne référence.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? VV7M6CQ KSX SQ C MS VV7M6CQ

??store.product.gtin_de?? 4013364461963, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 10.00 kg, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.slides_de??

??store.product.additional_de??

??store.product.data_de??

Application	MS
Ensemble de suspension	SQ
Position de l'ensemble de suspension (I_H )	525 mm
Longueur totale (I_G )	1 500 mm
Ensemble entre les rails (S_A )	450 mm
Courant de court-circuit max. I_k0,5 s	80 kA
Courant de court-circuit max. I_k1 s	80 kA
Important: Lors de la commande préciser la bonne référence.

Application	MS
Ensemble de suspension	SQ
Position de l'ensemble de suspension (I_H )	525 mm
Mesure de profil	60 x 12 mm
Hauteur	60 mm
Largeur	12 mm
Longueur totale (I_G )	1 500 mm
Ensemble entre les rails (S_A )	450 mm
Courant de court-circuit max. I_k0,5 s	80 kA
Courant de court-circuit max. I_k1 s	80 kA
Lieu d’utilisation	Installations à moyenne tension
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Température d'utilisation	–25 °C ... +55 °C
Matériau barre de mise en court-circuit	Cuivre
Matériau - câble	Cu , très flexible
Section du câble	50 mm²
Longueur - câble	2500 mm
Important: Lors de la commande préciser la bonne référence.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? V5DHK24 KSX SK C MS V5DHK24

??store.product.gtin_de?? 4013364461970, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 10.00 kg, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.slides_de??

??store.product.additional_de??

??store.product.data_de??

Application	MS
Ensemble de suspension	SK
Position de l'ensemble de suspension (I_H )	525 mm
Longueur totale (I_G )	1 500 mm
Ensemble entre les rails (S_A )	450 mm
Courant de court-circuit max. I_k0,5 s	80 kA
Courant de court-circuit max. I_k1 s	80 kA
Important: Lors de la commande préciser la bonne référence.

Application	MS
Ensemble de suspension	SK
Position de l'ensemble de suspension (I_H )	525 mm
Mesure de profil	60 x 12 mm
Hauteur	60 mm
Largeur	12 mm
Longueur totale (I_G )	1 500 mm
Ensemble entre les rails (S_A )	450 mm
Courant de court-circuit max. I_k0,5 s	80 kA
Courant de court-circuit max. I_k1 s	80 kA
Lieu d’utilisation	Installations à moyenne tension
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Température d'utilisation	–25 °C ... +55 °C
Matériau barre de mise en court-circuit	Cuivre
Matériau - câble	Cu , très flexible
Section du câble	50 mm²
Longueur - câble	2500 mm
Important: Lors de la commande préciser la bonne référence.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

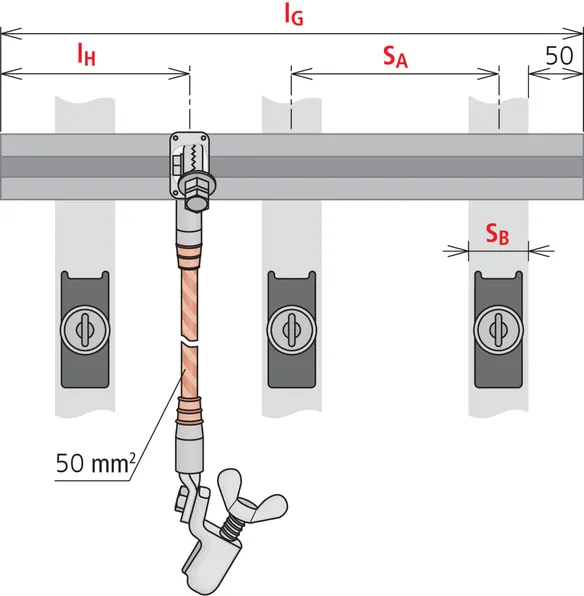

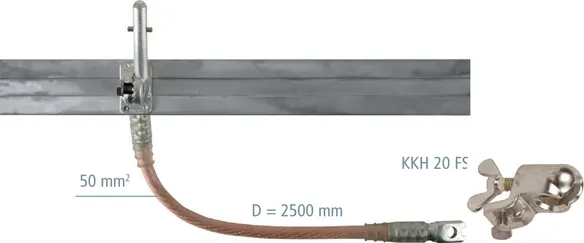

Barrette de mise en court-circuit en aluminium

Côté de la Terre avec bouchon à tête sphérique, rigide (KKH 20 FS).

4 ??store.products_de??

??store.product.number.short_de?? VNRLBXU KS SQ A NS VNRLBXU

??store.product.gtin_de?? 4013364450868, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 10.00 kg, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.slides_de??

??store.product.additional_de??

??store.product.data_de??

Application	BT
Ensemble de suspension	SQ
Position de l'ensemble de suspension (I_H )	175 mm
Longueur totale (I_G )	500 mm
Ensemble entre les rails (S_A )	150 mm
Courant de court-circuit max. I_k0,5 s	90 kA
Courant de court-circuit max. I_k1 s	64 kA
Important : Veuillez donner la référence de variante précise lors de la commande. Attention : Il est possible de configurer d’autres versions en ligne via le système de configuration EuK.

Application	BT
Ensemble de suspension	SQ
Position de l'ensemble de suspension (I_H )	175 mm
Mesure de profil	60 x 12 mm
Hauteur	60 mm
Largeur	12 mm
Longueur totale (I_G )	500 mm
Ensemble entre les rails (S_A )	150 mm
Courant de court-circuit max. I_k0,5 s	90 kA
Courant de court-circuit max. I_k1 s	64 kA
Lieu d’utilisation	Installations à basse tension
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Température d'utilisation	–25 °C ... +55 °C
Matériau barre de mise en court-circuit	Aluminium
Matériau - câble	Cu , très flexible
Section du câble	50 mm²
Longueur - câble	2500 mm
Important : Veuillez donner la référence de variante précise lors de la commande. Attention : Il est possible de configurer d’autres versions en ligne via le système de configuration EuK.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? VP33XYL KS SK A NS VP33XYL

??store.product.gtin_de?? 4013364450875, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 10.00 kg, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.slides_de??

??store.product.additional_de??

??store.product.data_de??

Application	BT
Ensemble de suspension	SK
Position de l'ensemble de suspension (I_H )	175 mm
Longueur totale (I_G )	500 mm
Ensemble entre les rails (S_A )	150 mm
Courant de court-circuit max. I_k0,5 s	90 kA
Courant de court-circuit max. I_k1 s	64 kA
Important : Veuillez donner la référence de variante précise lors de la commande. Attention : Il est possible de configurer d’autres versions en ligne via le système de configuration EuK.

Application	BT
Ensemble de suspension	SK
Position de l'ensemble de suspension (I_H )	175 mm
Mesure de profil	60 x 12 mm
Hauteur	60 mm
Largeur	12 mm
Longueur totale (I_G )	500 mm
Ensemble entre les rails (S_A )	150 mm
Courant de court-circuit max. I_k0,5 s	90 kA
Courant de court-circuit max. I_k1 s	64 kA
Lieu d’utilisation	Installations à basse tension
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Température d'utilisation	–25 °C ... +55 °C
Matériau barre de mise en court-circuit	Aluminium
Matériau - câble	Cu , très flexible
Section du câble	50 mm²
Longueur - câble	2500 mm
Important : Veuillez donner la référence de variante précise lors de la commande. Attention : Il est possible de configurer d’autres versions en ligne via le système de configuration EuK.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? VSJ3Y6N KSX SQ A MS VSJ3Y6N

??store.product.gtin_de?? 4013364461994, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 10.00 kg, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.slides_de??

??store.product.additional_de??

??store.product.data_de??

Application	MS
Ensemble de suspension	SQ
Position de l'ensemble de suspension (I_H )	675 mm
Longueur totale (I_G )	1 500 mm
Ensemble entre les rails (S_A )	450 mm
Courant de court-circuit max. I_k0,5 s	60 kA
Courant de court-circuit max. I_k1 s	60 kA
Important : Veuillez donner la référence de variante précise lors de la commande. Attention : Il est possible de configurer d’autres versions en ligne via le système de configuration EuK.

Application	MS
Ensemble de suspension	SQ
Position de l'ensemble de suspension (I_H )	675 mm
Mesure de profil	60 x 12 mm
Hauteur	60 mm
Largeur	12 mm
Longueur totale (I_G )	1 500 mm
Ensemble entre les rails (S_A )	450 mm
Courant de court-circuit max. I_k0,5 s	60 kA
Courant de court-circuit max. I_k1 s	60 kA
Lieu d’utilisation	Installations à moyenne tension
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Température d'utilisation	–25 °C ... +55 °C
Matériau barre de mise en court-circuit	Aluminium
Matériau - câble	Cu , très flexible
Section du câble	50 mm²
Longueur - câble	2500 mm
Important : Veuillez donner la référence de variante précise lors de la commande. Attention : Il est possible de configurer d’autres versions en ligne via le système de configuration EuK.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? VANH53Y KSX SK A MS VANH53Y

??store.product.gtin_de?? 4013364461987, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 10.00 kg, ??store.product.packaging_de??: 1.00 pièce(s)

??store.product.slides_de??

??store.product.additional_de??

??store.product.data_de??

Application	MS
Ensemble de suspension	SK
Position de l'ensemble de suspension (I_H )	675 mm
Longueur totale (I_G )	1 500 mm
Ensemble entre les rails (S_A )	450 mm
Courant de court-circuit max. I_k0,5 s	60 kA
Courant de court-circuit max. I_k1 s	60 kA
Important : Veuillez donner la référence de variante précise lors de la commande. Attention : Il est possible de configurer d’autres versions en ligne via le système de configuration EuK.

Application	MS
Ensemble de suspension	SK
Position de l'ensemble de suspension (I_H )	675 mm
Mesure de profil	60 x 12 mm
Hauteur	60 mm
Largeur	12 mm
Longueur totale (I_G )	1 500 mm
Ensemble entre les rails (S_A )	450 mm
Courant de court-circuit max. I_k0,5 s	60 kA
Courant de court-circuit max. I_k1 s	60 kA
Lieu d’utilisation	Installations à moyenne tension
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Température d'utilisation	–25 °C ... +55 °C
Matériau barre de mise en court-circuit	Aluminium
Matériau - câble	Cu , très flexible
Section du câble	50 mm²
Longueur - câble	2500 mm
Important : Veuillez donner la référence de variante précise lors de la commande. Attention : Il est possible de configurer d’autres versions en ligne via le système de configuration EuK.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Results for products (0)

Results for content (0)

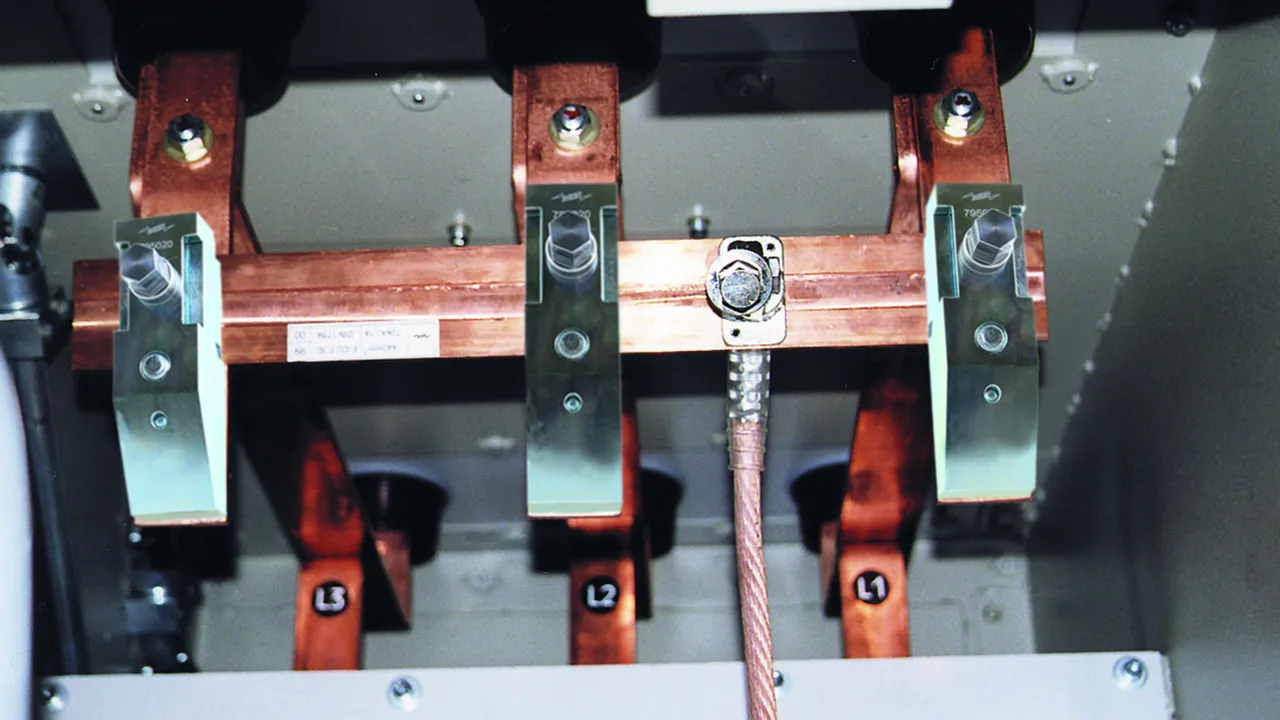

Barrette de mise en court-circuit

Details

Barrette de mise en court-circuit en cuivre

??store.product.number.short_de?? VL2FG28 KS SQ C NS VL2FG28

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? VHNEFQE KS SK C NS VHNEFQE

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? VV7M6CQ KSX SQ C MS VV7M6CQ

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? V5DHK24 KSX SK C MS V5DHK24

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

Barrette de mise en court-circuit en aluminium

??store.product.number.short_de?? VNRLBXU KS SQ A NS VNRLBXU

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? VP33XYL KS SK A NS VP33XYL

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? VSJ3Y6N KSX SQ A MS VSJ3Y6N

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? VANH53Y KSX SK A MS VANH53Y

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??
