Protection extérieure contre
la foudre pour
les bâtiments collectifs
la foudre pour
les bâtiments collectifs
En quelque sorte, une protection extérieure contre la foudre forme une tente protectrice au-dessus du bâtiment collectif. Elle capte la foudre à l’aide d’un dispositif de capture, dirige le courant de foudre en toute sécurité par des conducteurs de descente et le répartit dans le sol via le système de mise à la terre. Ceci permet d’éviter les étincelles et les incendies, et donc d’assurer la sécurité des personnes.
Bon à savoir : Un système complet de protection contre la foudre comporte une protection extérieure et une protection intérieure. Cette approche offre une protection globale et élimine toute faille de sécurité.
La bonne façon de réaliser une protection externe contre la foudre pour un bâtiment collectif.
Vous planifiez, installez ou contrôlez des systèmes de protection contre la foudre pour des bâtiments collectifs ? Tenez compte des prescriptions de la norme de protection contre la foudre SN EN 62305-3 relative à la protection des structures et des personnes. Un système extérieur de protection contre la foudre se compose de plusieurs éléments :
- Dispositif de capture (par exemple des tiges de capture) sur le toit
- Distance de séparation équivalente entre le dispositif de capture et les installations à protéger sur le toit
- Conducteur de descente sur ou dans le mur
- Système de mise à la terre avec points de raccordement appropriés
- Liaison équipotentielle de protection contre la foudre, par ex. protection intérieure contre la foudre
Les éléments d’une installation extérieure de protection contre la foudre et leurs variantes dépendent de différentes informations concernant le bâtiment (par ex. les dimensions du bâtiment, la structure du toit etc.). La mise en œuvre doit donc être adaptée aux conditions sur place.
Nous proposons une gamme étendue de produits, du dispositif de capture jusqu’au point de mise à la terre, en passant par le conducteur de descente, y compris les supports et les bornes nécessaires.
/www.elvatec.ch/store/f/53110159/HDVORSCHAU/840008_teil.jpg)
840018

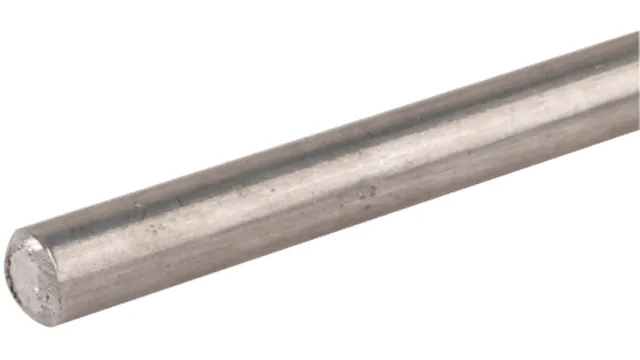

Conducteur DEHNalu
Conforme à la norme SN EN 62561-2, pour la mise en œuvre dans des installations de protection contre la foudre et de mise à la terre.

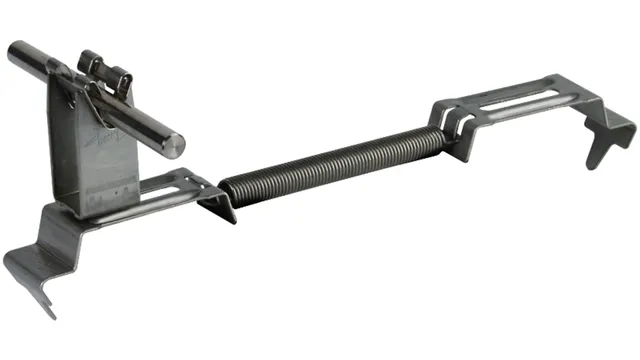

/www.elvatec.ch/store/f/49610533/HDVORSCHAU/206249.jpg)
206249
Supports de fixation avec ressort pour faîtières et arêtière
Pour la fixation de pointes de capture sur la faîtière, par ex. pour toits en tuiles.
/www.elvatec.ch/store/f/49611048/HDVORSCHAU/206309.jpg)
206309
Supports pour conducteurs de toiture avec entretoise gravée
Avec points de pliage préformés pour être plié et suspendu aux tuiles ou aux lattis du toit, avec support pour conducteurs DEHNgrip, guidage libre du conducteur.
/www.elvatec.ch/store/f/52455246/HDVORSCHAU/390551.jpg)
390551

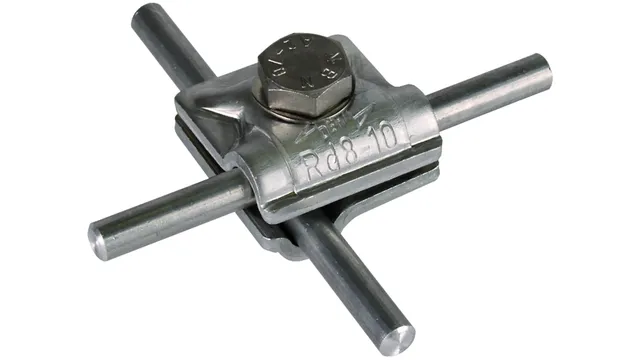

Bornes MV
Bornes de raccordement polyvalente pour une utilisation universelle pour un raccordement en T, perpendiculaire ou parallèle ; en deux parties.

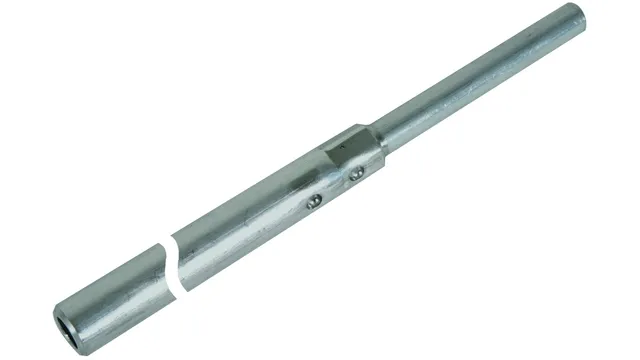

/www.elvatec.ch/store/f/50499785/HDVORSCHAU/103410.jpg)
103410
Pointes de capture Ø 16 mm
Pour la protection des structures de toit, des cheminées, etc., également pour la construction avec une base en béton.
/www.elvatec.ch/store/f/51051725/HDVORSCHAU/106226.jpg)
106225

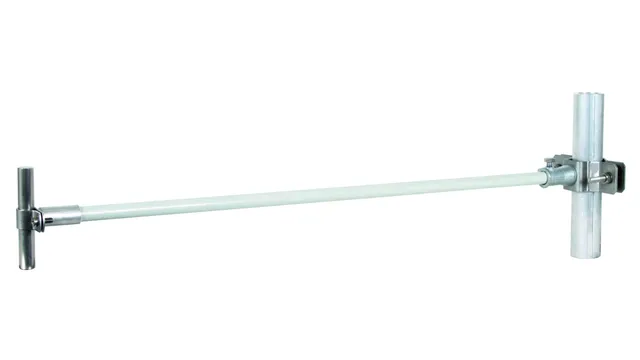

Support écarteur DEHNiso
Gamme de supports variables pour les câbles et les tiges de capture afin de maintenir les distances de séparation conformément à la norme SN EN 62305-3.
/www.elvatec.ch/store/f/49616398/HDVORSCHAU/380029.jpg)
380029

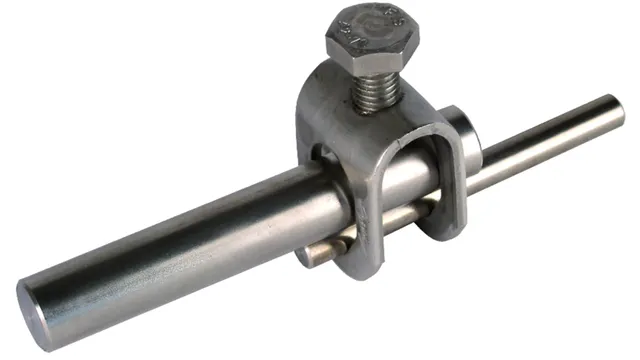

Bornes à tige
Pour le raccordement de pointes de capture aux conducteurs, pour le raccordement longitudinal des conducteurs. Pour le raccordement transversal (perpendiculaire) des conducteurs en St/tZn et INOX uniquement.

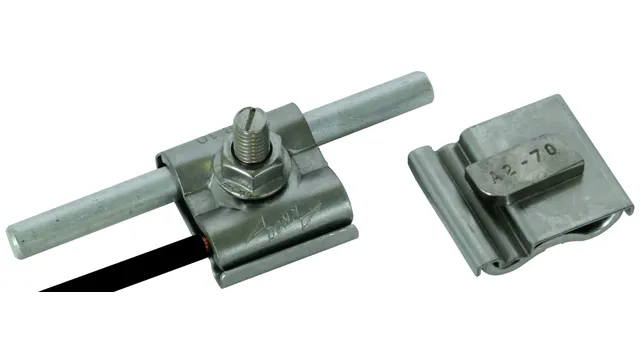

/www.elvatec.ch/store/f/51090791/HDVORSCHAU/540250.jpg)
540249
Bornes de mise à la terre universelles
Borne universelle de mise à la terre selon SN EN 62561-1 pour l’intégration des systèmes de montage, par ex. des systèmes photovoltaïques dans l’installation de mise à la terre et d’équilibrage de potentiel (le cas échéant, le conducteur est noir) et la liaison équipotentielle pour la protection contre la foudre conformément à la norme SN EN 62305-3.
/www.elvatec.ch/store/f/49629492/HDVORSCHAU/365250_064295.jpg)
365250
Bornes à rainure universelles
Borne à sertir UNI selon SN EN 62561-1 pour l'intégration des systèmes de montage, par exemple des installations PV, dans la liaison équipotentielle fonctionnelle et de protection contre la foudre.

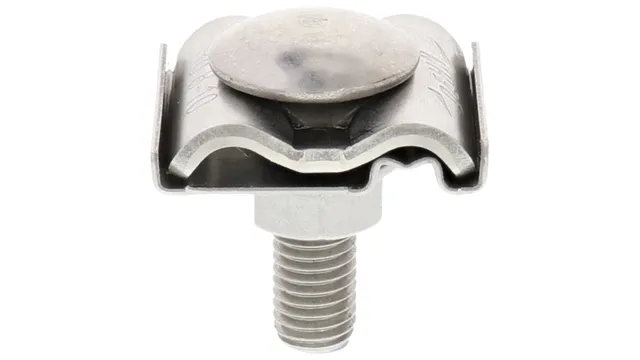

/www.elvatec.ch/store/f/51090837/HDVORSCHAU/540263_1.jpg)
540263
Bornes de mise à la terre universelles
Borne de mise à la terre UNI pour intégrer des parties de l'installation dans les liaisons équipotentielles, liaisons équipotentielles de la proctection contre la foudre ou dans la terre fonctionnelle.
/www.elvatec.ch/store/f/52959504/HDVORSCHAU/365031.jpg)
365031

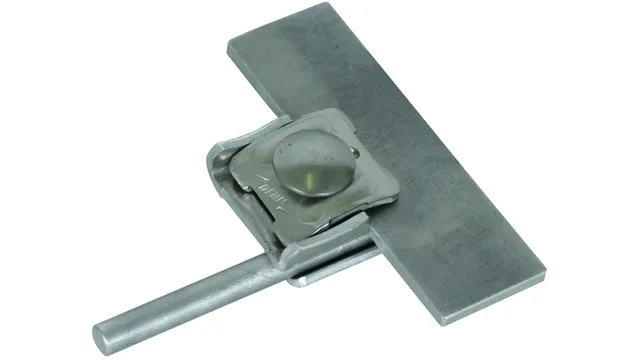

Bornes à rainure
Selon SN EN 62561-1, pour relier des conducteurs ronds avec des plis. Exécution avec support de serrage, guidage des câbles en longueur ou en largeur.
/www.elvatec.ch/store/f/49610047/HDVORSCHAU/377006.jpg)
377006
Barrettes de pontage
Pour le raccordement et l'assemblage de revêtements métalliques selon SN EN 62561-1.
/www.elvatec.ch/store/f/49616185/HDVORSCHAU/343000.jpg)
343000
Bornes pour pare-neige
Selon SN EN 62561-1, pour relier des conducteurs ronds Grilles d'arrêt de neige.
/www.elvatec.ch/store/f/49616170/HDVORSCHAU/339111.jpg)
339111
Bornes à gouttières à visser
Bornes à gouttières à visser selon SN EN 62561-1 avec technique de vissage. Cette borne sert à relier les parafoudres aux gouttières de manière à supporter le courant de foudre.
/www.elvatec.ch/store/f/49613173/HDVORSCHAU/274160.jpg)
274160
Supports pour conducteurs DEHNhold
Supports pour conducteurs ronds avec attache fendue ; guidage fixe du conducteur. Utilisable pour différents matériaux par ex. Al, INOX, St/tZn et Cu.
/www.elvatec.ch/store/f/49612227/HDVORSCHAU/200069.jpg)
200069
Supports conducteurs pour descentes gouttières
Pour l’installation de conducteurs sur des descentes gouttières avec guidage fixe du conducteur.
/www.elvatec.ch/store/f/52821506/HDVORSCHAU/480003.jpg)
480003
Plaquettes numérotées inscriptibles
Plaque de numérotation pour identifier les points de séparation. Version sans numéro pour échelle ronde/plate.

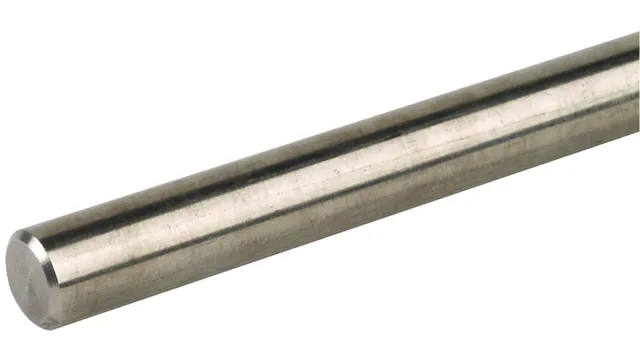

/www.elvatec.ch/store/f/51653092/HDVORSCHAU/860130_teil.jpg)
860115
Barres de raccordement Ø 10 mm
Barres de raccordement SN EN 62561-2 comme languette de raccordement en acier inoxydable NIRO (V4A) résistant à la corrosion pour le raccordement des conduites à l'installation de mise à la terre.
/www.elvatec.ch/store/f/51036543/HDVORSCHAU/459129.jpg)
459129
Bornes de sectionnement universelles
Pour le raccordement des conducteurs de descente aux barres de terre ou bien pour le raccordement de conducteurs de différents matériaux.
/www.elvatec.ch/store/f/52455392/HDVORSCHAU/395069.jpg)
395069

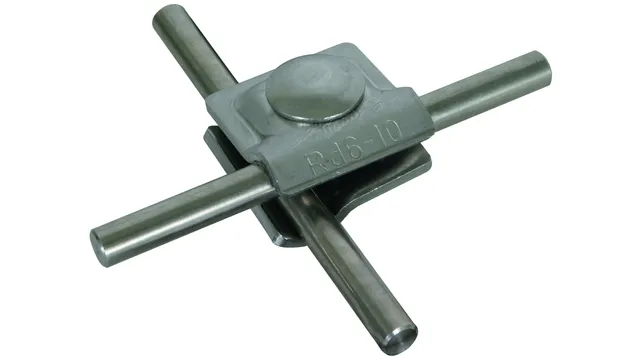

Bornes MV
Bornes de raccordement polyvalente pour une utilisation universelle pour un raccordement en T, perpendiculaire ou parallèle ; en deux parties.
/www.elvatec.ch/store/f/51861086/HDVORSCHAU/377109.jpg)
377109

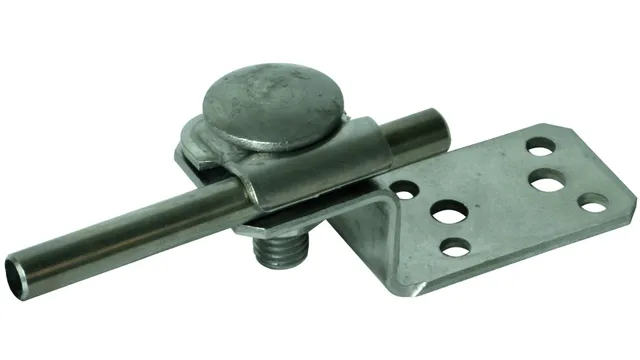

Équerre de raccordement avec clamp
Équerre de raccordement conforme à la norme EN 62561-1, avec pièce de serrage, pour raccorder des revêtements métalliques à l'aide de rivets aveugles ou de vis.

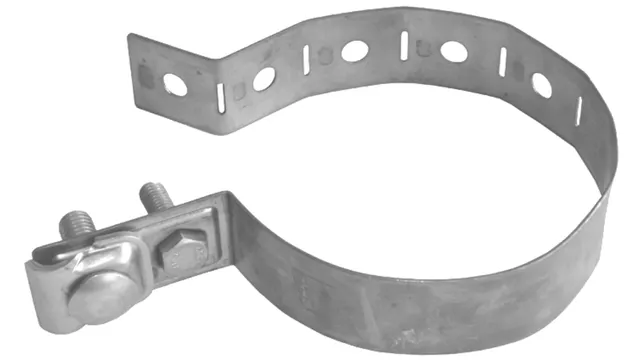

/www.elvatec.ch/store/f/52924356/HDVORSCHAU/423029_S.jpg)
Vous avez des questions sur la protection externe contre la foudre pour les maisons individuelles ?
Nous sommes là pour vous aider. Appelez-nous ou contactez-nous par e-mail.
