Protection contre les surtensions via équipement ultérieur pour les maisons individuelles

Pour ce cas, les normes exigent une protection contre les surtensions côté AC (NIN 2020) et d’une protection de l’onduleur côté DC (NIN 2020).
D’une manière générale, les composants de protection doivent être placés le plus près possible de l’appareil à protéger :

• Pour la protection côté AC, dans l’armoire de distribution ou directement avant la sortie AC de l’onduleur
• Pour la protection côté DC, dans le coffret de raccordement de générateur ou directement avant l’onduleur

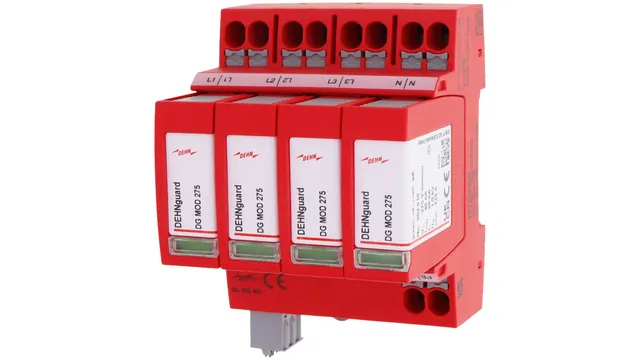

Si la longueur de câblage entre l’onduleur et le parafoudre est supérieure à 10 m, il est recommandé d’utiliser un autre parafoudre de type 2.

Exigences concernant la liaison équipotentielle et la mise à la terre :

Conformément à la norme NIN 2020, la structure de montage métallique de l’installation photovoltaïque doit être raccordée (la liaison doit être réalisée avec un conducteur en cuivre d’une section minimale de 6 mm²). Pour les bâtiments équipés d’une protection extérieure contre la foudre, d’autres sections transversales peuvent être nécessaires. Attention : Une mise à niveau du système de mise à la terre peut également s’avérer nécessaire.

Les points de montage possibles sont les suivants :

• Dans la distribution principale du compteur, au niveau du système de barre omnibus
• Dans le local/compartiment de raccordement en aval, côté installation

En cas d’une installation dans le garage ou dans le carport, la longueur de câblage entre la borne murale ou le véhicule et le parafoudre de type 2 est souvent
supérieure à 10 m.

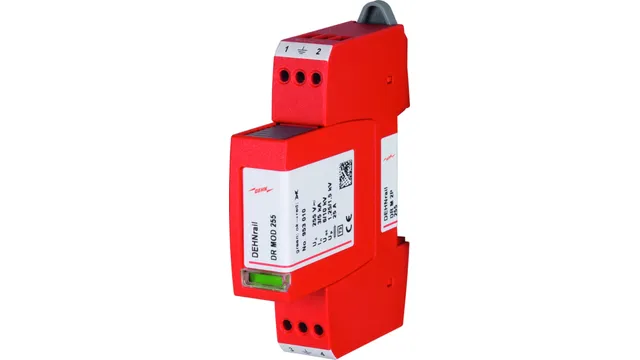

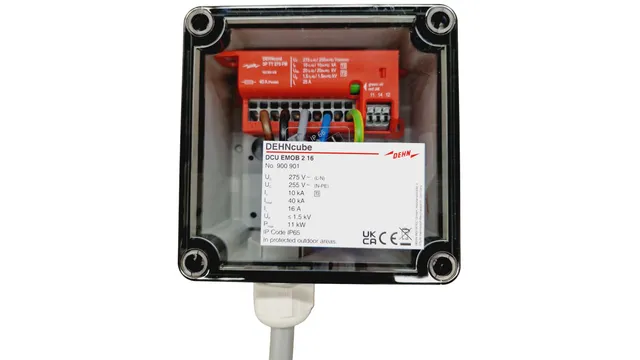

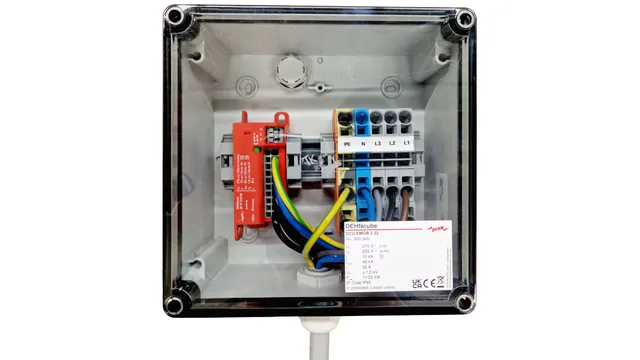

Dans ce cas, il est recommandé d’installer un parafoudre de type 2 directement au niveau de la borne de recharge murale (NIN 2020). Pour des raisons d’espace, celui-ci est souvent installé dans un boîtier séparé.

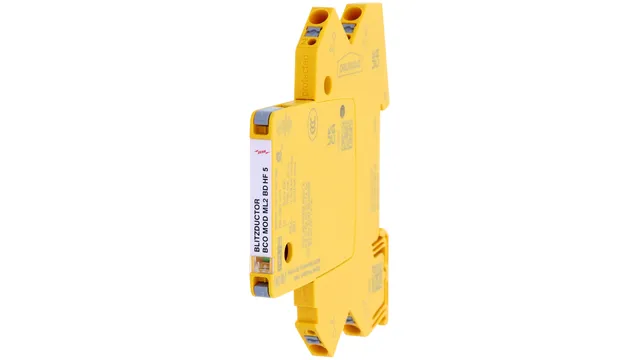

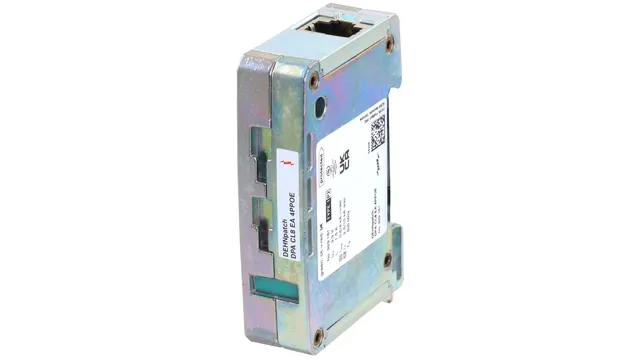

Si une connexion à Internet ou à Ethernet est présente, il faut également prévoir des parafoudres pour protéger les lignes de communication.

Les points de montage possibles sont les suivants :

• Dans la distribution principale du compteur, au niveau du système de barre omnibus
• Dans le local/compartiment de raccordement en aval, côté installation

L’unité extérieure de la pompe à chaleur est souvent installée dans le jardin. De ce fait, la longueur de câblage entre l’appareil et le parafoudre de type 2 est généralement supérieure à 10 m. Il est alors recommandé d’installer un parafoudre de type 2 aussi près que possible de l’appareil, ou directement après l’entrée de la ligne dans le bâtiment (NIN 2020).

De plus, il est recommandé d’équiper le capteur de température d’un parafoudre de type 2 pour protéger le circuit de mesure, de commande ou de régulation de la pompe à chaleur.

Exigences concernant la liaison équipotentielle et la mise à la terre :

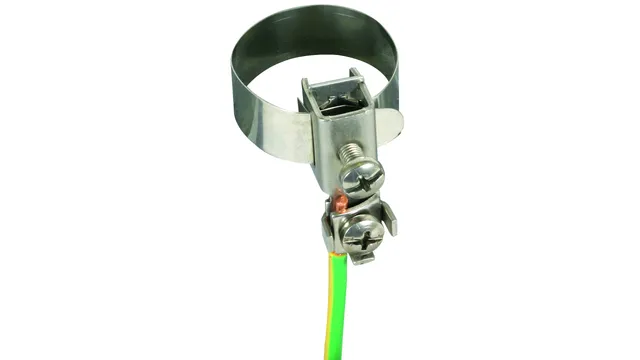

Les tuyaux de chauffage en cuivre ou en acier inoxydable sont des éléments conducteurs d’électricité qui entrent dans le bâtiment et qui peuvent être touchés. Selon la norme NIN 2020, ils doivent être inclus dans la liaison équipotentielle de protection.

Si la distribution principale est transformée, par ex. pour réaliser un comptage communicant (« Smart Metering »), si les anciens tableaux de compteurs sont remplacés ou si l’ensemble de l’installation électrique est rénovée en profondeur, les dispositifs de protection contre les surtensions selon la norme NIN 2020 doivent être intégrés, par exemple en installant un parafoudre combiné dans le local de raccordement côté réseau.

Dans les distributions principales plus anciennes, l’espace disponible dans le local de raccordement côté réseau est très limité.

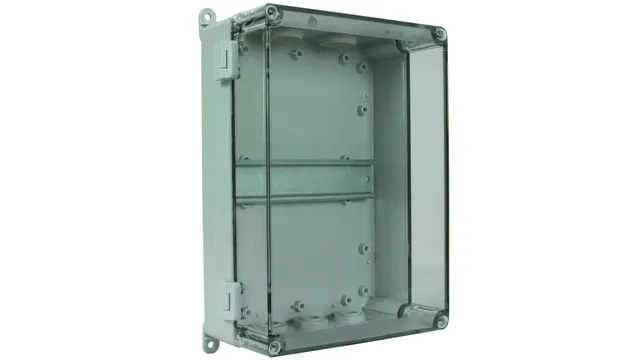

La solution : Dans ce cas, le parafoudre combiné est installé dans le compartiment de raccordement supérieur de l’armoire de comptage. Une autre option est d’installer un coffret d’isolation séparé an amont de l’armoire du compteur.

Équipement ultérieur avec DEHNshield – Vos avantages

C’est justement dans l’équipement ultérieur que la famille de parafoudres combinés DEHNshield montre ses atouts.

Montage sur rail DIN

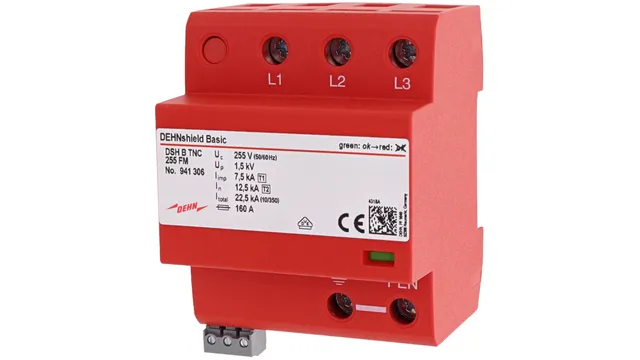

Grâce à l’option d’installation sur rail DIN, DEHNshield Basic convient parfaitement à l’équipement d’une protection contre les surtensions dans les installations existantes. La technologie d’éclateur à air sans courant de fuite permet d’utiliser le parafoudre également dans la zone en amont du compteur. Ceci permet de protéger l’installation électrique contre les surtensions le plus près possible du point d’alimentation.
