Messa a terra ed equipotenzialità per le case unifamiliari
Un impianto di messa a terra funzionante è la base per il funzionamento sicuro dei sistemi elettrici nelle case unifamiliari. Convoglia la corrente di fulmine a terra, dove non può fare danni. Questo aspetto è importante sia per le nuove costruzioni che per gli edifici già esistenti. La messa a terra garantisce anche che gli inquilini siano protetti da tensioni pericolosamente elevate.
Dedica sufficiente attenzione alla progettazione e all’esecuzione dell’impianto di messa a terra: eventuali omissioni o errori durante la fase di costruzione possono essere corretti successivamente solo con grande dispendio di tempo e costi.

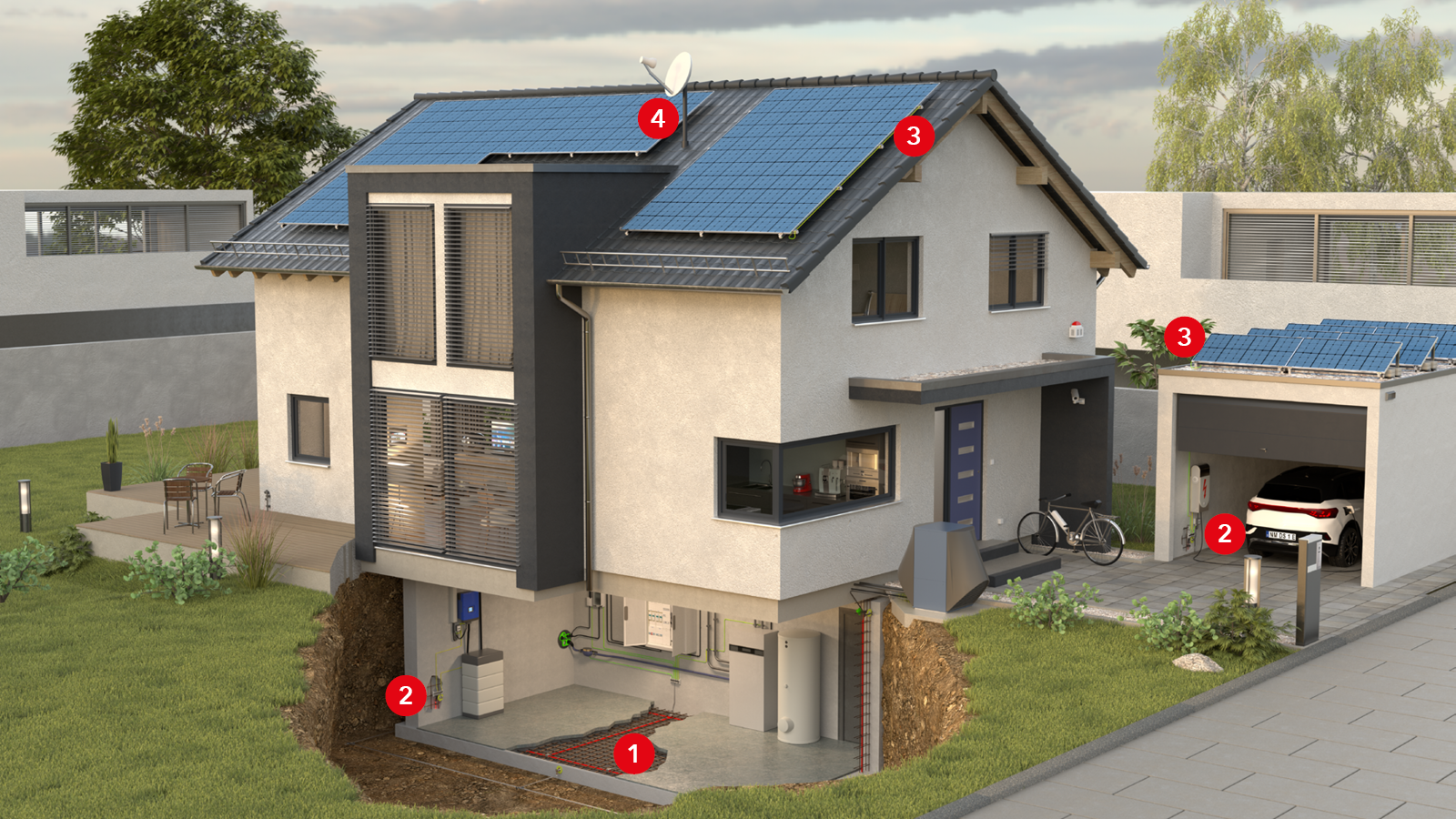

Il giusto percorso per una messa a terra conforme alle norme per le case unifamiliari.
Se durante lo scavo del seminterrato esiste già una trincea attorno all’edificio, un dispersore ad anello può essere posato a contatto con la terra senza costi aggiuntivi.
Un impianto di messa a terra può essere realizzato con un dispersore ad anello senza equipotenzialità combinata, a condizione che siano soddisfatte le condizioni normative. Il dispersore ad anello deve essere posato a circuito chiuso intorno alla struttura dell’edificio. L’ampiezza di maglia massima deve essere di 20 m x 20 m.
DEHN raccomanda per un edificio residenziale standard la realizzazione di un impianto di messa a terra con un punto di collegamento a bassa impedenza (disposizione L aggiuntiva nel calcestruzzo) per prepararsi a futuri cambiamenti nell’impianto elettrico. Se viene installato un parafulmine esterno, è obbligatorio un impianto di equipotenzialità combinato (anello chiuso aggiuntivo nel calcestruzzo).

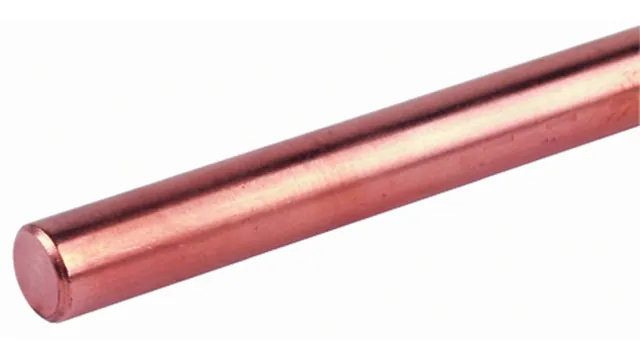

/www.elvatec.ch/store/f/52408863/HDVORSCHAU/830008_teil.jpg)
830058
Conduttori tondi
Conduttore tondo in rame secondo CEI EN 62561-2, per l'impiego in impianti parafulmine, impianti di terra oppure sistemi equipotenziali. Esecuzione morbida.
/www.elvatec.ch/store/f/51723158/HDVORSCHAU/860325.jpg)
860335

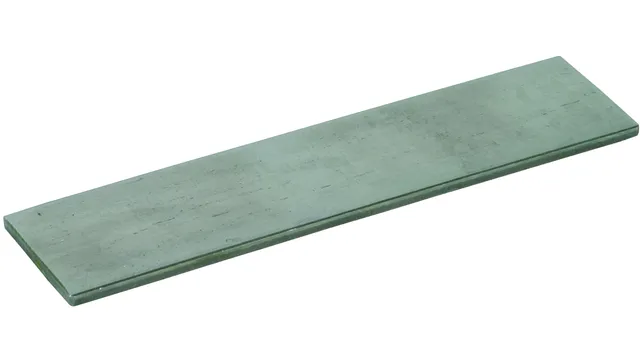

Conduttore piatto in acciaio inossidabile
Conduttore piatto in acciaio inossidabile secondo CEI EN 62561-2 (CEI 81-24) per l'impiego in impianti parafulmine e sistemi equipotenziali ad anello.
/www.elvatec.ch/store/f/52408945/HDVORSCHAU/860908_teil.jpg)
860010

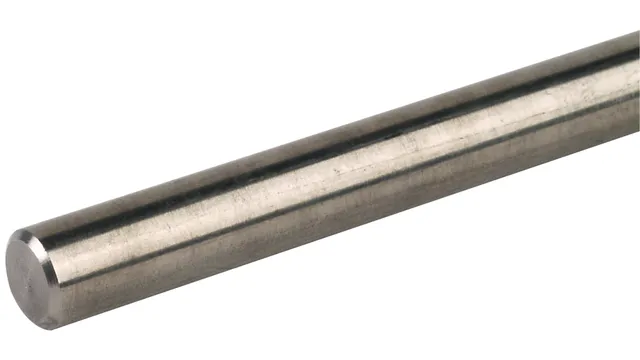

Conduttori tondi
Tondo in acciaio inossidabile secondo CEI EN 62561-2 (CEI 81-24), per l'impiego in impianti parfulmine e di terra o sistemi equipotenziali.
/www.elvatec.ch/store/f/51489682/HDVORSCHAU/391079.jpg)
391079

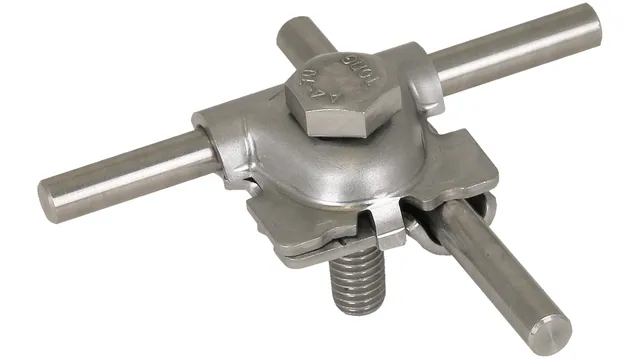

Morsetti MV con perno di bloccaggio
Morsetto di collegamento multiuso con protezione contro lo svitamento a norma DIN EN 62561-1, per l’utilizzo universale come morsetto a croce, a T e parallelo per conduttori a sezione tonda.
/www.elvatec.ch/store/f/51653324/HDVORSCHAU/860130_teil.jpg)
860115
Linguetta di connessione raddrizzata / con angolatura
Conduttore tondo secondo CEI EN 62561-2, come linguetta di connessione, per il collegamento delle calate all'impianto di terra, in acciaio inossidabile INOX (AISI 316).
/www.elvatec.ch/store/f/51811729/HDVORSCHAU/557125.jpg)

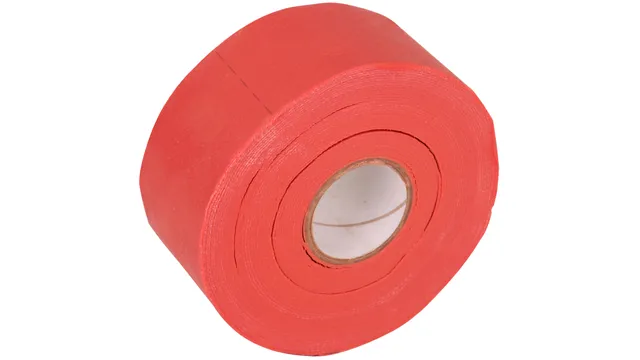

557125
Nastri jutati anticorrosione con perforazione
Nastro anticorrosione per la protezione di collegamenti interrati, come collegamenti a morsetto e a vite. Questo robusto nastro protettivo in materiale plastico rivestito di petrolato su entrambi i lati impedisce efficacemente la penetrazione di sporcizia e umidità.
/www.elvatec.ch/store/f/49576907/HDVORSCHAU/563200.jpg)
563200

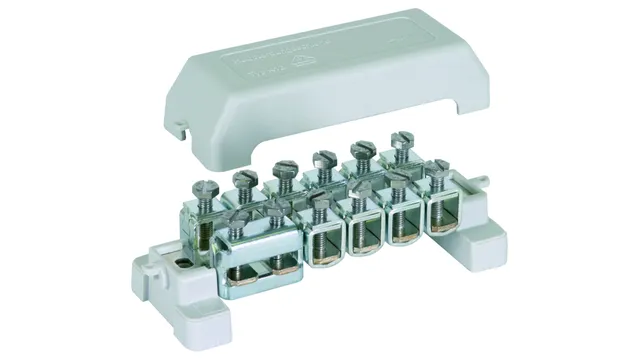

Barra equipotenziale
Barra equipotenziale secondo CEI EN 62561-1 per l'equipotenzialità di sicurezza e funzione secondo DIN VDE 0100-410/540 (barra di messa a terra principale) e l'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).
/www.elvatec.ch/store/f/51107458/HDVORSCHAU/478011.jpg)

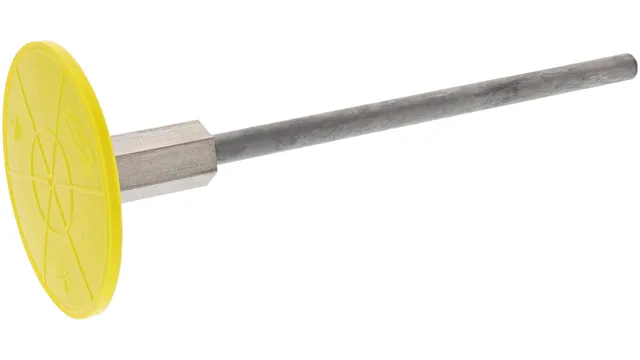

478011
Punti fissi di terra
Punto fisso di terra secondo CEI EN 62561-1 come collegamento, resistente alla corrosione, di calate p.es. all'armatura dell'edificio o all'impianto di terra per l'equipotenzialità di sicurezza e / o l'equipotenzialità di funzione, per l'installazione nella cassaforma.
/www.elvatec.ch/store/f/51000633/HDVORSCHAU/478530.jpg)
478530

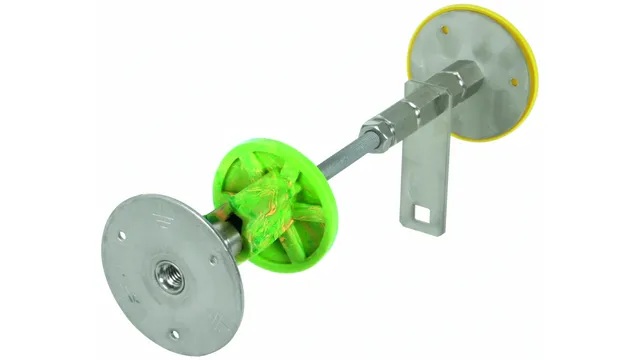

Passante per parete a pressione tenuta stagna per "vasca bianca"
Boccola passante da parete a tenuta stagna con acqua in pressione per vasca bianca, per il passaggio, a tenuta stagna con acqua in pressione del conduttore di terra ed equipotenzialità attraverso pareti in calcestruzzo, regolabile con asta filettata M10.
/www.elvatec.ch/store/f/51089702/HDVORSCHAU/540250.jpg)
540250

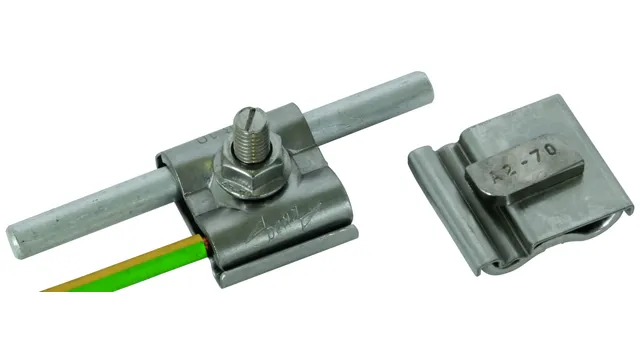

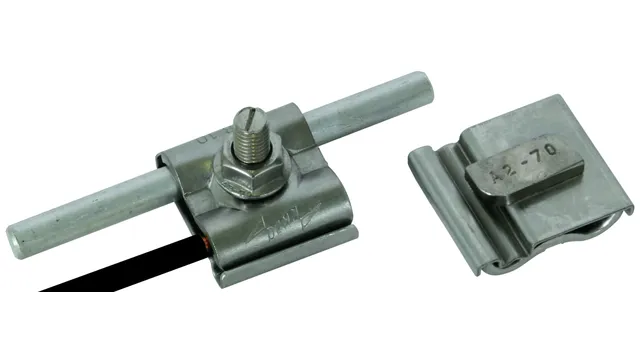

Morsetti di messa a terra UNI
Morsetto di messa a terra conforme alla norma DIN EN 62561-1, per l'integrazione di sistemi di montaggio, ad es. di impianti FV, nel collegamento equipotenziale funzionale/messa a terra funzionale (colore del conduttore ev. nero) e collegamento equipotenziale antifulmine a norma DIN EN 62305-3 (VDE 0185-305-3).
/www.elvatec.ch/store/f/49577900/HDVORSCHAU/365250_064295.jpg)
365250
Morsetto di sezionamento UNI
Morsetto di sezionamento UNI secondo la norma CEI EN 62561-1, per l'integrazione di sitemi di montaggio ad es.
/www.elvatec.ch/store/f/51089737/HDVORSCHAU/540263_1.jpg)
540263

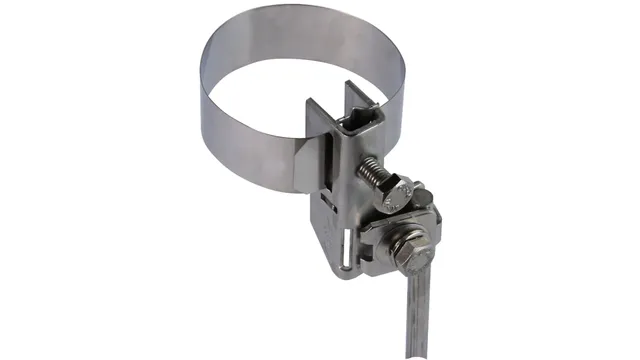

Morsetti di messa a terra UNI
Morsetto di messa a terra per integrazione di parti dell’impianto nel collegamento equipotenziale funzionale, nel collegamento equipotenziale antifulmine o nella messa a terra funzionale.
/www.elvatec.ch/store/f/49576804/HDVORSCHAU/540100.jpg)
540100

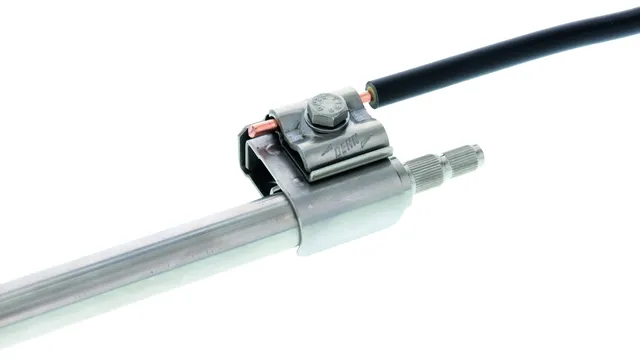

Messa a terra di pali d’antenna
Fascetta di messa a terra per pali d'antenna secondo CEI EN 62561-1 per l'integrazione di tubi nell'equipotenzialità di sicurezza e funzionale secondo CEI 64-8 (DIN VDE 0100-410/540) ed equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).
/www.elvatec.ch/store/f/51085537/HDVORSCHAU/540121.jpg)
540121

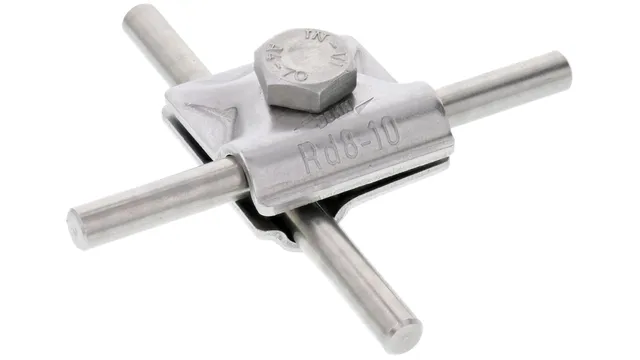

Morsetto di collegamento
Morsetto di collegamento secondo CEI EN 62561-1 per il collegamento a croce e parallelo di conduttori tondi o cardati su dispersori di profondità. Esecuzione per dispersori di profondità Ø20-25 mm.
/www.elvatec.ch/store/f/51169269/HDVORSCHAU/390079.jpg)
390079
Morsetto MV
Morsetto di collegamento multiuso secondo CEI EN 62561-1, per l'applicazione universale per connessioni a croce, a "T" e parallele di conduttori tondi. Esecuzione componibile con vite a testa esagonale e filetto nella parte inferiore.
/www.elvatec.ch/store/f/51023198/HDVORSCHAU/305007.jpg)

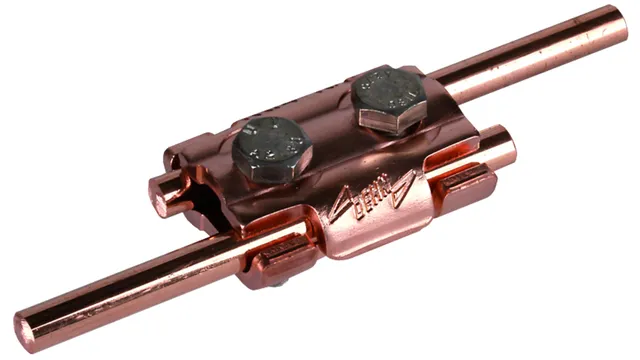

305007
Connettore parallelo
Connettore parallelo secondo CEI EN 62561-1, per il collegamento di due conduttori in modo parallelo. Esecuzione per diametri differenti, con due viti.
/www.elvatec.ch/store/f/50414018/HDVORSCHAU/478220.jpg)
478220

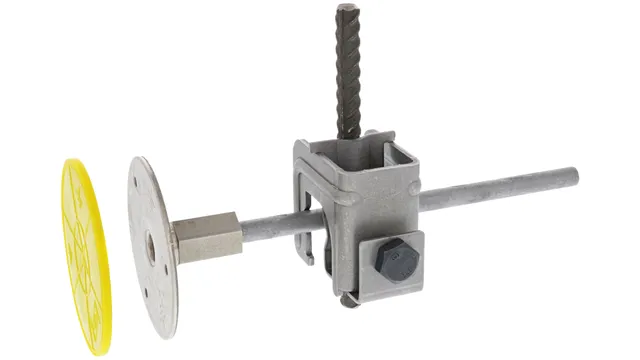

Punti fissi di terra
Punti fissi di terra per la connessione all'armatura o al conduttore piatto di terra.
/www.elvatec.ch/store/f/49574926/HDVORSCHAU/478129.jpg)

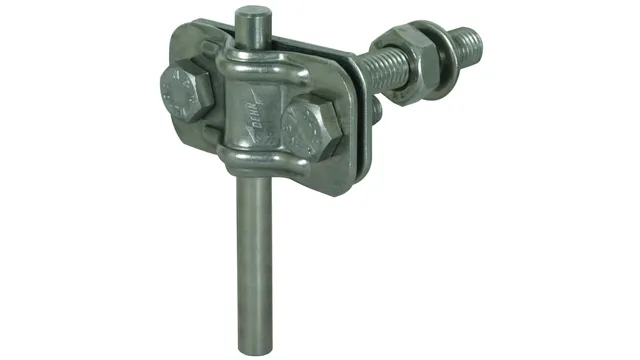

478129
Morsetto di collegamento con perno filettato
Morsetto di collegamento con perno filettato per il collegamento di conduttori Td e Pt ai punti fissi di terra con filetto M10 / 12.
/www.elvatec.ch/store/f/51581711/HDVORSCHAU/274160.jpg)
/www.elvatec.ch/store/f/51368880/HDVORSCHAU/041420.jpg)
478219

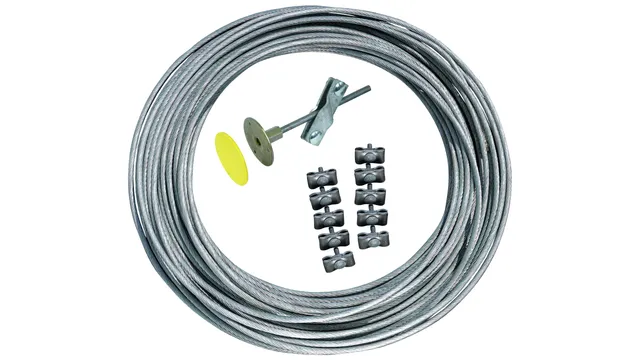

Set di dispersori per ferri d'armatura
Il set di messa a terra serve per la realizzazione di un impianto di terra secondo i requisiti conformi a SNR 464113. In questo il connettore in parallelo permette un collegamento con morsetto facile e veloce con i ferri d'armatura.
/www.elvatec.ch/store/f/52408883/HDVORSCHAU/800008_teil.jpg)
800010

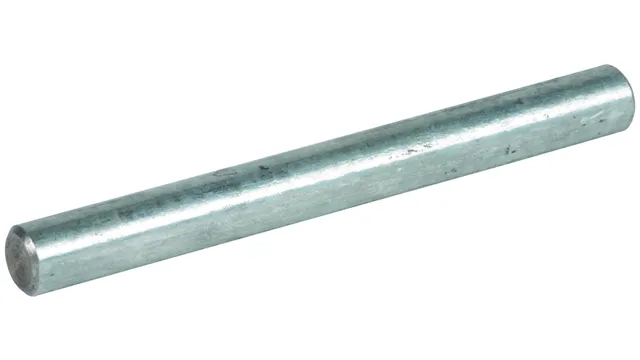

Conduttori tondi
Tondo in acciaio secondo CEI EN 62561-2 (CEI 81-24) con rivestimento di zinco, valore medio ≥ 50 µm (350 g/m2), per l'impiego in impianti parafulmini come captatore oppure calata.
/www.elvatec.ch/store/f/51341558/HDVORSCHAU/308025.jpg)
308025

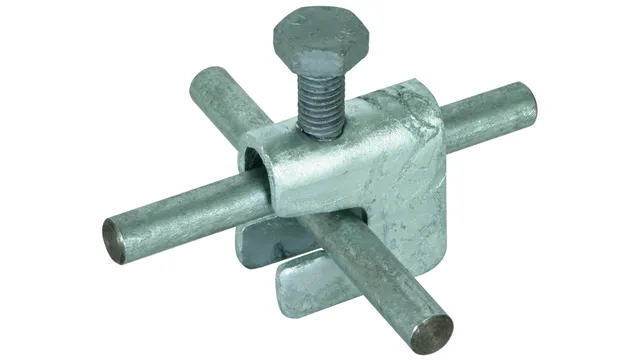

Morsetto di collegamento per ferri d'armatura
Morsetto di collegamento secondo CEI EN 62561-1 per il collegamento di reti elettrosaldate o armature con conduttori tondi.
563200
Barra equipotenziale
Barra equipotenziale secondo CEI EN 62561-1 per l'equipotenzialità di sicurezza e funzione secondo DIN VDE 0100-410/540 (barra di messa a terra principale) e l'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).
478011
Punti fissi di terra
Punto fisso di terra secondo CEI EN 62561-1 come collegamento, resistente alla corrosione, di calate p.es. all'armatura dell'edificio o all'impianto di terra per l'equipotenzialità di sicurezza e / o l'equipotenzialità di funzione, per l'installazione nella cassaforma.
478530
Passante per parete a pressione tenuta stagna per "vasca bianca"
Boccola passante da parete a tenuta stagna con acqua in pressione per vasca bianca, per il passaggio, a tenuta stagna con acqua in pressione del conduttore di terra ed equipotenzialità attraverso pareti in calcestruzzo, regolabile con asta filettata M10.
540250
Morsetti di messa a terra UNI
Morsetto di messa a terra conforme alla norma DIN EN 62561-1, per l'integrazione di sistemi di montaggio, ad es. di impianti FV, nel collegamento equipotenziale funzionale/messa a terra funzionale (colore del conduttore ev. nero) e collegamento equipotenziale antifulmine a norma DIN EN 62305-3 (VDE 0185-305-3).
365250
Morsetto di sezionamento UNI
Morsetto di sezionamento UNI secondo la norma CEI EN 62561-1, per l'integrazione di sitemi di montaggio ad es.
540263
Morsetti di messa a terra UNI
Morsetto di messa a terra per integrazione di parti dell’impianto nel collegamento equipotenziale funzionale, nel collegamento equipotenziale antifulmine o nella messa a terra funzionale.
540100
Messa a terra di pali d’antenna
Fascetta di messa a terra per pali d'antenna secondo CEI EN 62561-1 per l'integrazione di tubi nell'equipotenzialità di sicurezza e funzionale secondo CEI 64-8 (DIN VDE 0100-410/540) ed equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).
/www.elvatec.ch/store/f/51063095/HDVORSCHAU/540121.jpg)
540121
Morsetto di collegamento
Morsetto di collegamento secondo CEI EN 62561-1 per il collegamento a croce e parallelo di conduttori tondi o cardati su dispersori di profondità. Esecuzione per dispersori di profondità Ø20-25 mm.
/www.elvatec.ch/store/f/51007678/HDVORSCHAU/041020.jpg)
801058

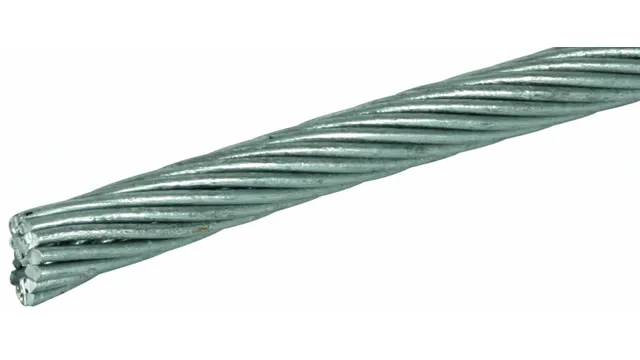

Conduttore cordato in acciaio zincato
Per l'impiego in impianti di terra ed impianti parafulmini.
478219
Set di dispersori per ferri d'armatura
Il set di messa a terra serve per la realizzazione di un impianto di terra secondo i requisiti conformi a SNR 464113. In questo il connettore in parallelo permette un collegamento con morsetto facile e veloce con i ferri d'armatura.
/www.elvatec.ch/store/f/51023162/HDVORSCHAU/306121_2.jpg)

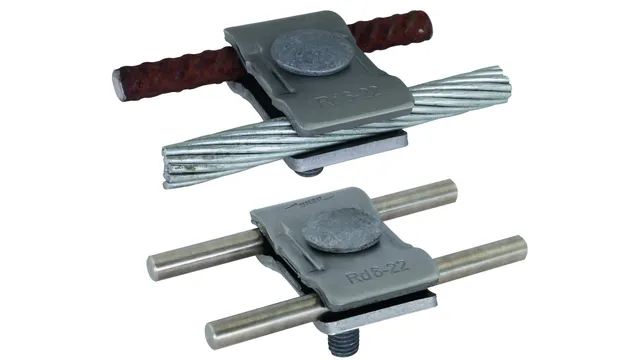

306121
Connettore parallelo
Connettore parallelo secondo CEI EN 62561-1, per il collegamento di due conduttori in modo parallelo. Esecuzione per diametri differenti, con una vite.
/www.elvatec.ch/store/f/51341651/HDVORSCHAU/390050.jpg)
390050

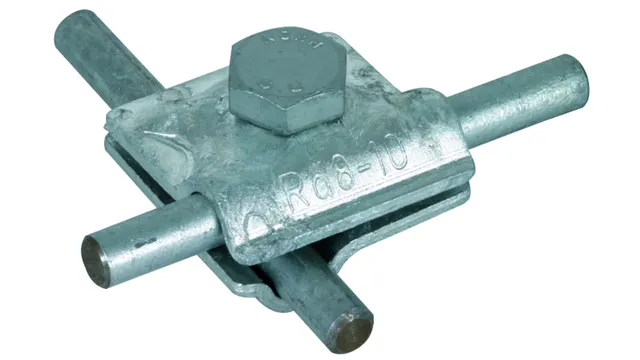

Morsetto MV con vite a testa esagonale
Morsetto di collegamento multiuso secondo CEI EN 62561-1, per l'applicazione universale per connessioni a croce, a "T" e parallele di conduttori tondi.
/www.elvatec.ch/store/f/50310156/HDVORSCHAU/308031.jpg)
308031

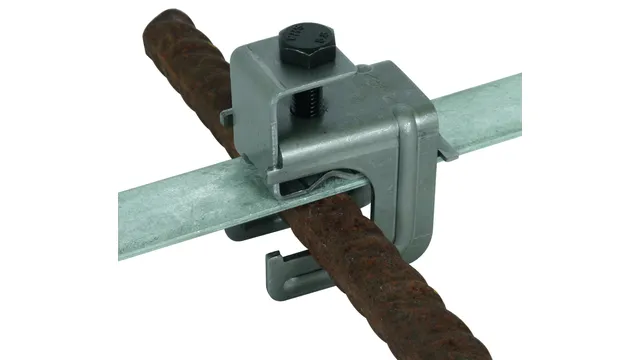

Morsetto per staffa a pressione
Morsetto a cavallotto a compressione secondo CEI EN 62561-1 per il collegamento di conduttori tondi e piatti in fondamenta in cemento o reti elettrosaldate e ferri d'armatura con conduttori tondi e piatti.
/www.elvatec.ch/store/f/51045360/HDVORSCHAU/319201.jpg)
319201

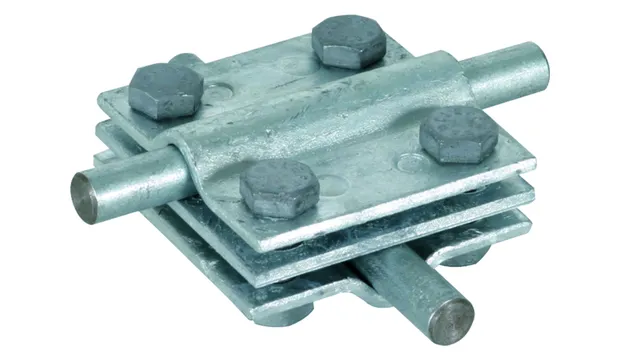

Morsetto a croce per collegamenti fuori e sotto terra
Morsetto a croce secondo CEI EN 62561-1 per collegamenti fuori e sotto terra di conduttori tondi e piatti. Esecuzione con piastra intermedia e viti M8.
/www.elvatec.ch/store/f/51341583/HDVORSCHAU/308030.jpg)

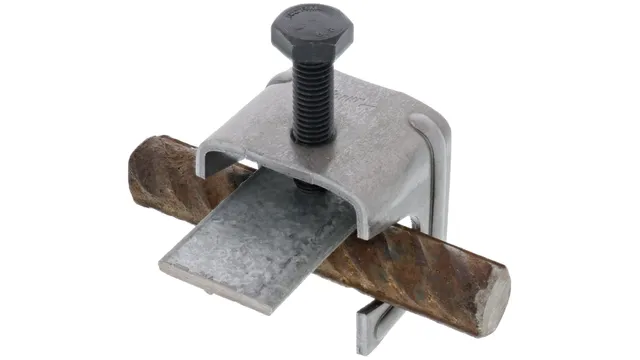

308030
Morsetto di collegamento per ferri d'armatura
Morsetto di collegamento secondo CEI EN 62561-1 per il collegamento di reti elettrosaldate o armature con conduttori piatti.
478220
Punti fissi di terra
Punti fissi di terra per la connessione all'armatura o al conduttore piatto di terra.
478129
Morsetto di collegamento con perno filettato
Morsetto di collegamento con perno filettato per il collegamento di conduttori Td e Pt ai punti fissi di terra con filetto M10 / 12.
Conformità agli standard di sicurezza
La norma NIN 2020 stabilisce i requisiti minimi per la progettazione, l’esecuzione e la documentazione degli impianti di messa a terra negli edifici.
