Parafulmine esterno
per le case unifamiliari
per le case unifamiliari
I sistemi di protezione contro i fulmini creano una barriera sicura attorno alla casa unifamiliare, catturando i fulmini con dispositivi di captazione e deviandoli in sicurezza attraverso l’impianto di messa a terra nel terreno. In questo modo si evitano incendi e si protegge chi abita all’interno.
Buono a sapersi: Un parafulmine esterno completo comprende sia la protezione esterna che interna. In questo modo si ottiene una protezione totale, evitando punti deboli.
La strada giusta per la protezione dai fulmini esterna nelle case unifamiliari.
Stai progettando, costruendo o verificando sistemi di protezione contro i fulmini per case unifamiliari? Assicurati di rispettare i requisiti della norma SN EN 62305-3, parte 3, che riguarda la protezione di edifici e persone dai fulmini.
Gli elementi essenziali sono i seguenti:
- Dispositivi di captazione e calate per deviare la corrente verso terra in modo controllato.
- Un impianto di messa a terra realizzato solidamente con punti di collegamento appropriati.
- Equipotenzialità per la protezione contro i fulmini e protezione interna contro i fulmini progettati per gestire alte correnti parziali di fulmine.
Il nostro assortimento di prodotti annovera tutto il necessario: dai dispositivi di captazione, alle calate fino ai morsetti e ai supporti necessari.
/www.elvatec.ch/store/f/50499429/HDVORSCHAU/103410.jpg)
103410

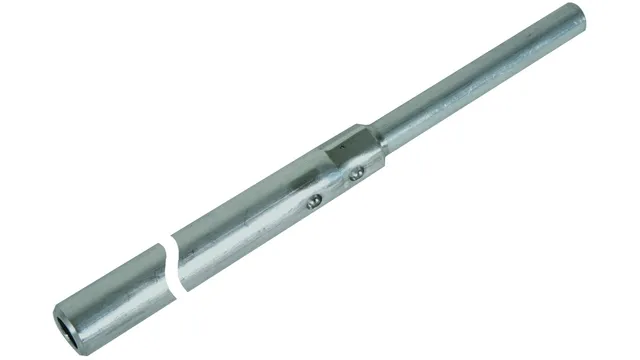

Aste di captazione Ø 16 mm
Asta di captazione tubolare con riduzione di diametro (1000 mm), esecuzione leggera bombata per la protezione di costruzioni su tetto, camini ecc., specialmente per zoccolo in cemento (17 Kg) con cuneo o per il fissaggio con cavallotti / distanziatori.
/www.elvatec.ch/store/f/51048806/HDVORSCHAU/106226.jpg)
106225

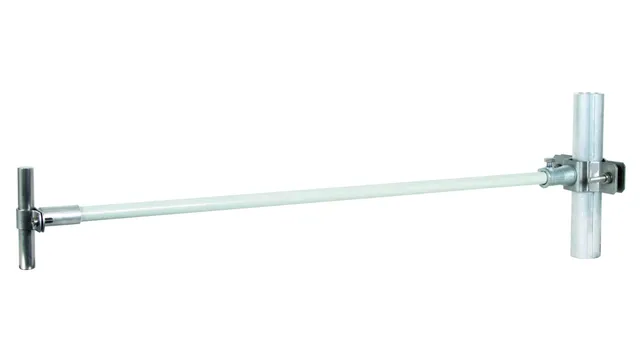

Distanziatori DEHNiso
Distanziatore per aste di captazione per il rispetto della distanza di sicurezza secondo CEI EN 62305-3 (CEI 81-10/3). Distanziatore in vetroresina (PRFV) D16 mm, stabilizzato ai raggi UV, colore grigio chiaro, coefficiente di materiale km = 0,7.
/www.elvatec.ch/store/f/49565141/HDVORSCHAU/392069.jpg)
392069

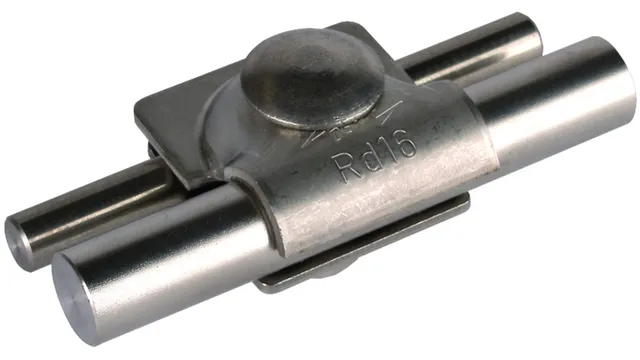

Morsetto MV per aste di captazione
Morsetto per asta secondo CEI EN 62561-1, per il collegamento di aste di captazione Td 16 mm con conduttori tondi. Esecuzione con vite in acciaio esagonale, grova e filetto nella parte inferiore, per connessione longitudinale o trasversale.
/www.elvatec.ch/store/f/52408827/HDVORSCHAU/840008_teil.jpg)
840018

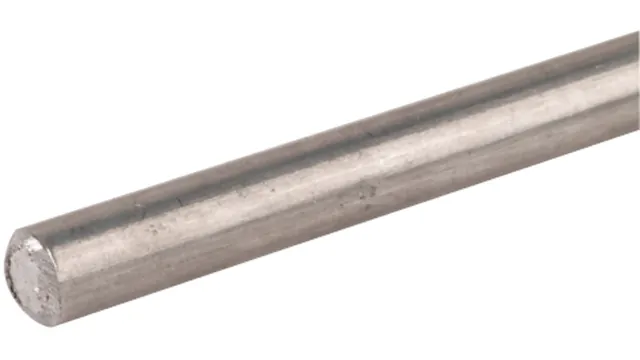

Conduttori tondi DEHNalu
Tondo DEHNalu secondo CEI EN 62561-2 per l'impiego in impianti parafulmine come captatore, calata o per sistemi equipotenziali. Esecuzione semirigida.
/www.elvatec.ch/store/f/49559199/HDVORSCHAU/206249.jpg)
206249

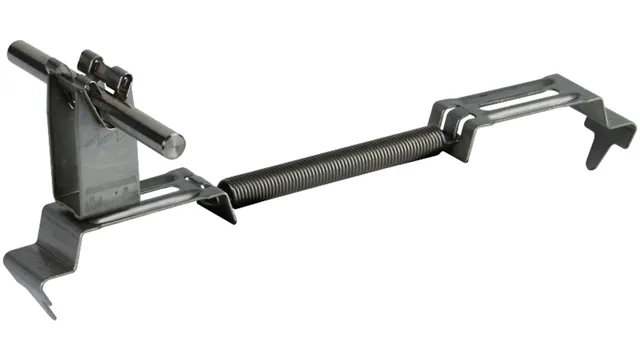

Staffa portafilo per tetti SPANNgrip
Staffa portafilo per tetti SPANNgrip per il fissaggio di captatori sul coppo ad es. di tetti in tegole. Con fissaggio tramite molla in INOX con staffa portafilo DEHNgrip, posa libera del conduttore, con regolazione laterale.
/www.elvatec.ch/store/f/49559714/HDVORSCHAU/206309.jpg)
206309

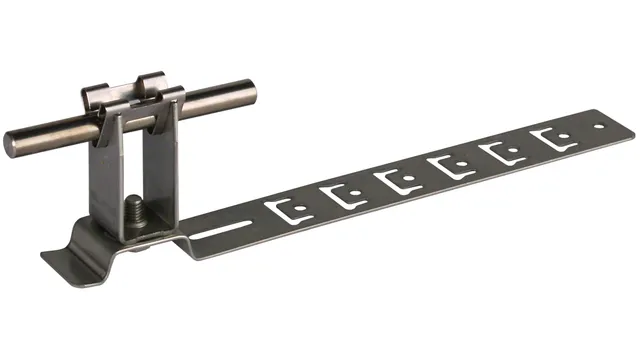

Staffa portafilo per tetti UNIgrip
Staffa portafilo per tetti UNIgrip con montante punzonato per il fissaggio di captatori e calate per tetti piani.
/www.elvatec.ch/store/f/51169450/HDVORSCHAU/395069.jpg)
395069

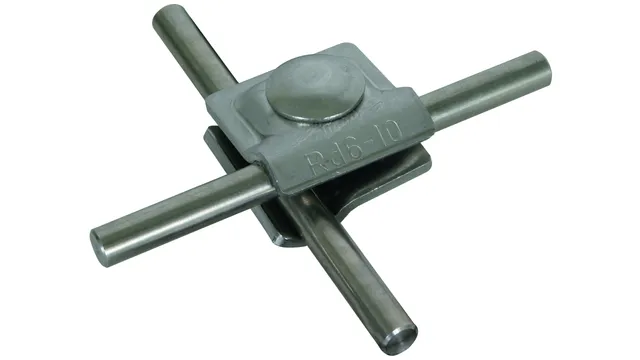

Morsetto MV
Morsetto di collegamento multiuso conforme alla norma SN EN 62305 con bullone a testa tonda e protezione antirotazione (foro quadrato nella parte superiore).
/www.elvatec.ch/store/f/51089691/HDVORSCHAU/540250.jpg)
540249

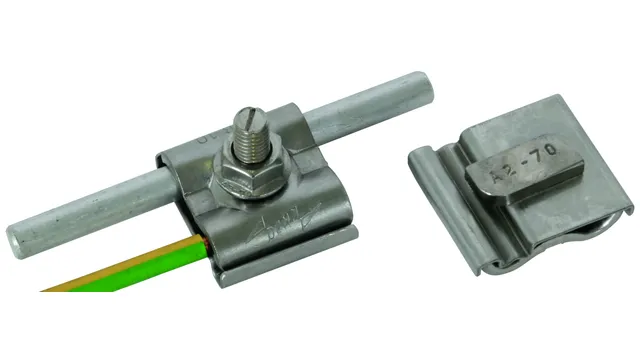

Morsetti di messa a terra UNI
Morsetto di messa a terra conforme alla norma DIN EN 62561-1, per l'integrazione di sistemi di montaggio, ad es. di impianti FV, nel collegamento equipotenziale funzionale/messa a terra funzionale (colore del conduttore ev. nero) e collegamento equipotenziale antifulmine a norma DIN EN 62305-3 (VDE 0185-305-3).
/www.elvatec.ch/store/f/49577900/HDVORSCHAU/365250_064295.jpg)
365250

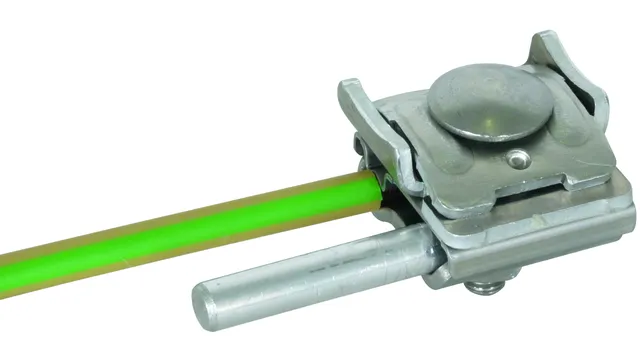

Morsetto di sezionamento UNI
Morsetto UNI conforme alla norma SN EN 62561-1 per l'integrazione di sistemi di montaggio, ad esempio impianti fotovoltaici, nel collegamento equipotenziale funzionale e di protezione dai fulmini.
/www.elvatec.ch/store/f/51089737/HDVORSCHAU/540263_1.jpg)
540263

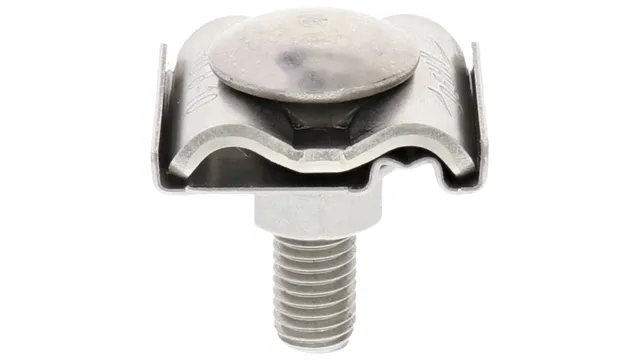

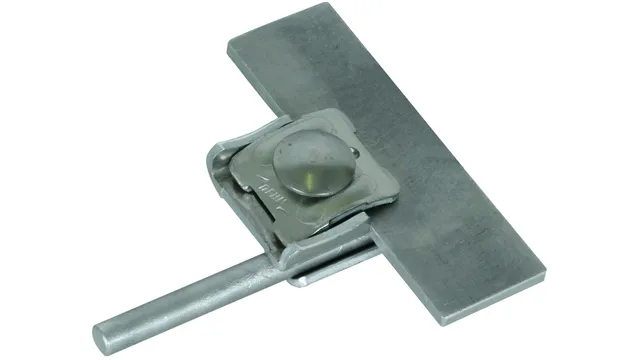

Morsetti di messa a terra UNI
Morsetto di messa a terra per integrazione di parti dell’impianto nel collegamento equipotenziale funzionale, nel collegamento equipotenziale antifulmine o nella messa a terra funzionale. Piastra di contatto con cavallotto doppio di fissaggio.
/www.elvatec.ch/store/f/51966926/HDVORSCHAU/365031.jpg)
365031
Morsetto scanalato
Morsetto scanalato secondo CEI EN 62561-1 per il collegamento di conduttori tondi con scanalature. Esecuzione con cavallotto di fissaggio, posa del conduttore longitudinale o trasversale.
/www.elvatec.ch/store/f/49558713/HDVORSCHAU/377006.jpg)
377006

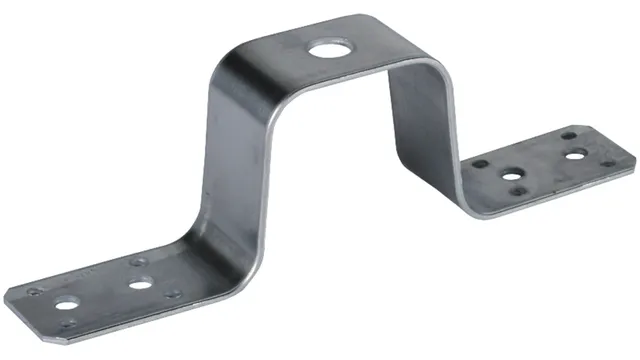

Cavallotto di ponticellamento
Cavallotto di ponticellamento secondo CEI EN 62561-1, per il collegamento e la connessione di rivestimenti metallici mediante rivetti oppure viti. Esecuzione corta con foro centrale.
/www.elvatec.ch/store/f/49564865/HDVORSCHAU/343000.jpg)
343000

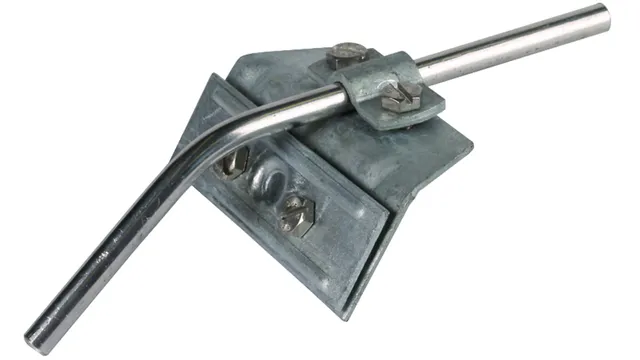

Morsetto per griglia fermaneve
Morsetto per griglia fermaneve secondo CEI EN 62561-1 per il collegamento di conduttori tondi di griglie fermaneve.
/www.elvatec.ch/store/f/49564670/HDVORSCHAU/339111.jpg)
339111

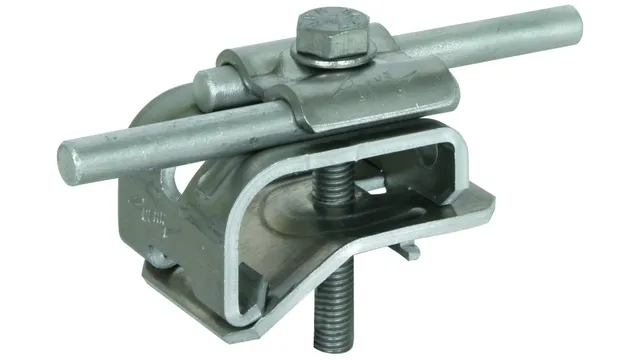

Morsetto per grondaia con vite unica
Morsetto per grondaia secondo CEI EN 62561-1 per il collegamento di conduttori tondi con il bordo della grondaia.
/www.elvatec.ch/store/f/49560418/HDVORSCHAU/207109.jpg)
207109

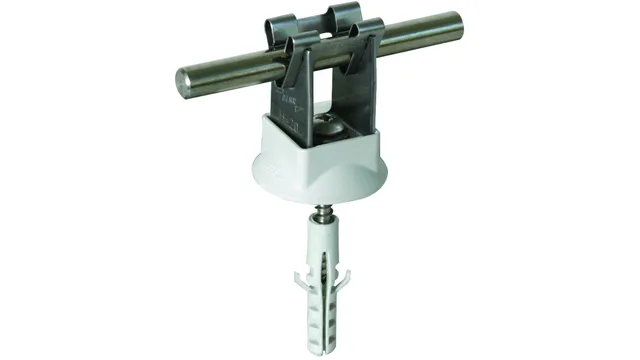

Staffa portafilo DEHNgrip
Staffa portafilo DEHNgrip per la posa di conduttori tondi. Sistema di staffaggio in INOX senza viti con montaggio semplice (fissare dall’alto) con posa libera del conduttore.
/www.elvatec.ch/store/f/49560893/HDVORSCHAU/200069.jpg)
200069

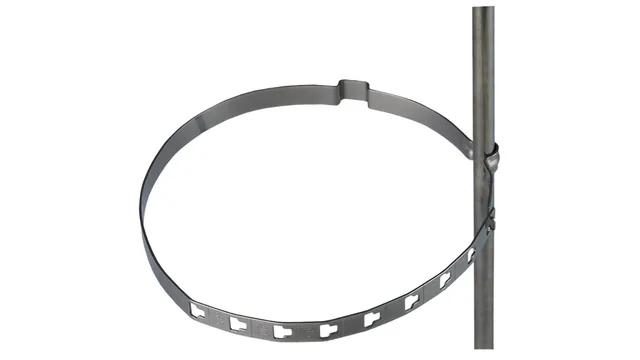

Staffa portafilo per pluviali
Staffa portafilo per la posa di calate su pluviali. Esecuzione tipo PS senza vite, con stampigliature per pinza, posa fissa del conduttore.
/www.elvatec.ch/store/f/51582265/HDVORSCHAU/480003.jpg)
480003

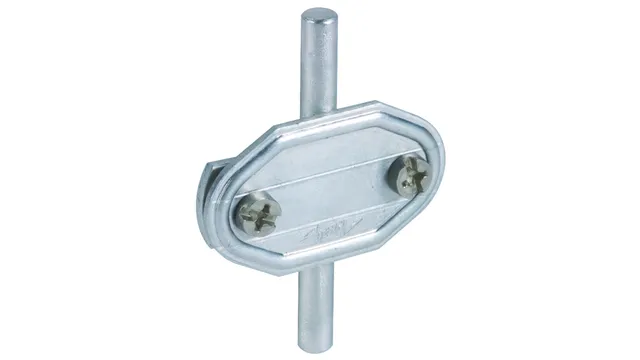

Targhette per numero scrivibili
Targhetta di numerazione per l'indicazione dei punti di sezionamento. Esecuzione senza numero per conduttori tondi e piatti.
/www.elvatec.ch/store/f/51653324/HDVORSCHAU/860130_teil.jpg)
860115

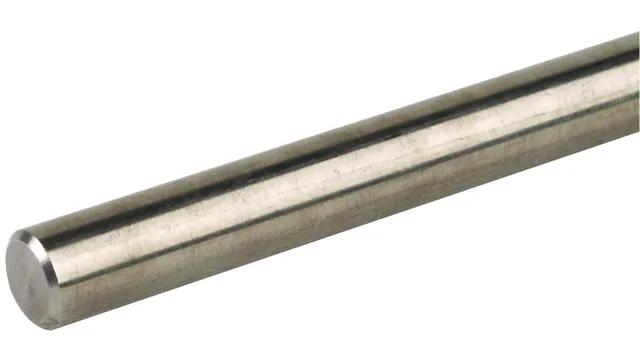

Conduttori tondi
Conduttore tondo secondo CEI EN 62561-2, come linguetta di connessione, per il collegamento delle calate all'impianto di terra, in acciaio inossidabile INOX (AISI 316).
/www.elvatec.ch/store/f/51581711/HDVORSCHAU/274160.jpg)
274160

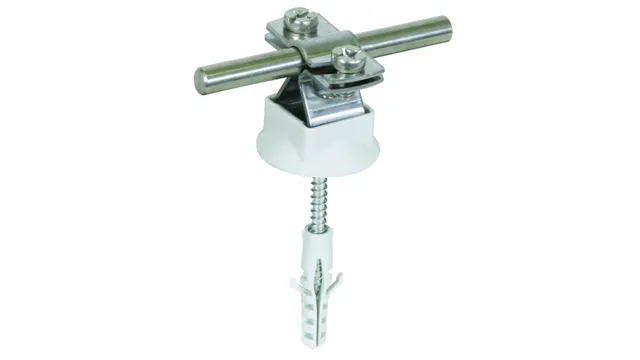

Staffa portafilo DEHNhold
Staffa portafilo DEHNhold con cavallotto a fessura per il fissaggio di conduttori piatti. Utilizzabile per diversi materiali ad es. Al, INOX, Fe/tZn e Cu, posa fisa del conduttore. Esecuzione con filetto interno, premontata con vite, zoccolo in materiale plastico e tassello.
/www.elvatec.ch/store/f/51035940/HDVORSCHAU/459129.jpg)
459129

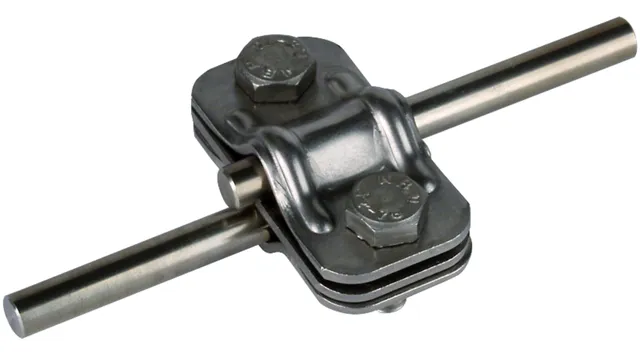

Morsetto di sezionamento UNI
Morsetto di sezionamento UNI secondo CEI EN 62561-1 per il collegamento di calate con l'adduzione a terra. Esecuzione con piastra intermedia per due conduttori tondi.
/www.elvatec.ch/store/f/51031470/HDVORSCHAU/423029_S.jpg)
423030

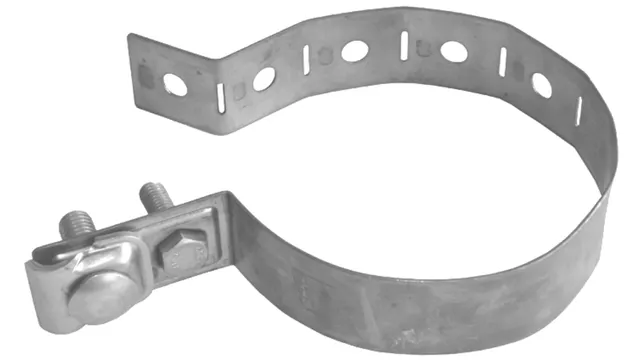

Collare per pluvia
Collare di messa a terra secondo CEI EN 62561-1 per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).

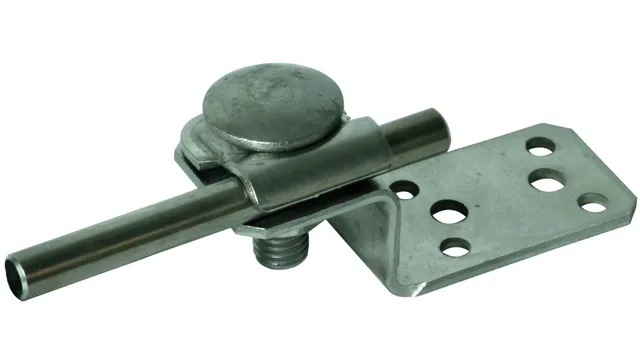

/www.elvatec.ch/store/f/51860085/HDVORSCHAU/377109.jpg)
