Parafulmine esterno per condomini
Un parafulmine esterno forma una protezione sicura attorno al condominio. Il sistema cattura i fulmini con un dispositivo di captazione, li convoglia in sicurezza attraverso le calate e distribuisce la corrente di fulmine nel terreno tramite la messa a terra. In questo modo si evitano scintille e possibili incendi, garantendo così la sicurezza degli inquilini.
Buono a sapersi: Un parafulmine esterno completo comprende sia la protezione esterna che interna. In questo modo si ottiene una protezione totale, evitando punti deboli.
La strada giusta per la protezione dai fulmini esterna nei condomini.
Stai progettando, costruendo o verificando sistemi di protezione contro i fulmini per condomini? Assicurati di rispettare i requisiti della norma SN EN 62305-3, parte 3, che riguarda la protezione di edifici e persone dai fulmini. Gli elementi principali del parafulmine esterno sono:
- Dispositivo di captazione (ad es. dispositivi di captazione) sul tetto
- Distanza di sicurezza equivalente tra il dispositivo di captazione e gli impianti da proteggere sul tetto
- Calate lungo o all’interno delle pareti
- Un impianto di messa a terra con punti di connessione appropriati
- Collegamento equipotenziale antifulmine e protezione contro i fulmini interna
I singoli componenti e la loro esecuzione in un sistema di protezione esterna contro i fulmini dipendono da vari fattori relativi all’edificio (ad es. dimensioni dell’edificio, strutture sul tetto, ecc.). Per questo motivo, l’installazione deve essere adattata alle condizioni specifiche del luogo.
Il nostro assortimento di prodotti annovera tutto il necessario: dai dispositivi di captazione, alle calate fino ai morsetti e ai supporti necessari.
/www.elvatec.ch/store/f/52408827/HDVORSCHAU/840008_teil.jpg)
840018
Aste di captazione Ø 16 mm
Asta di captazione tubolare con riduzione di diametro (1000 mm), esecuzione aleggera bombata per la protezione di costruzioni su tetto, camini ecc., specialmente per zoccolo in cemento (17 Kg) con cuneo o per il fissaggio con cavallotti / distanziatori.
/www.elvatec.ch/store/f/49559199/HDVORSCHAU/206249.jpg)
206249

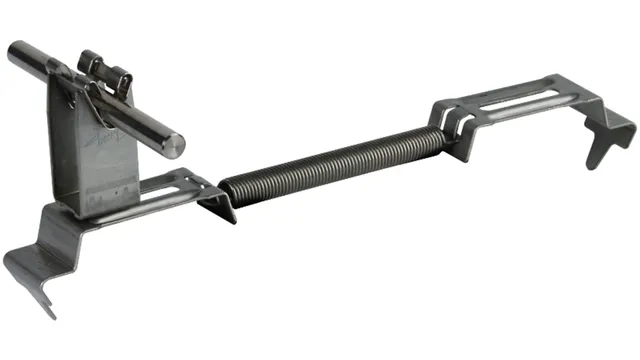

Staffa portafilo per tetti con molla SPANNgrip
Staffa portafilo per tetti SPANNgrip per il fissaggio di captatori sul coppo ad es. di tetti in tegole.
/www.elvatec.ch/store/f/49559714/HDVORSCHAU/206309.jpg)
206309

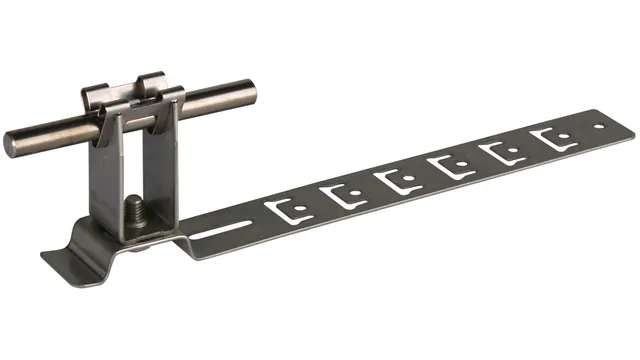

Staffa portafilo per tetti con montante punzonato
Staffa portafilo per tetti UNIgrip con montante punzonato per il fissaggio di captatori e calate per tetti piani.
/www.elvatec.ch/store/f/51169304/HDVORSCHAU/390551.jpg)
390551

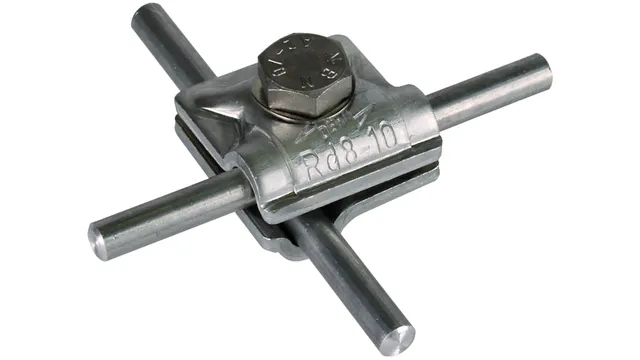

Morsetto MV
Morsetto di collegamento multiuso secondo CEI EN 62561-1, per l'applicazione universale per connessioni a croce, a "T" e parallele di conduttori tondi.
/www.elvatec.ch/store/f/50499429/HDVORSCHAU/103410.jpg)
103410

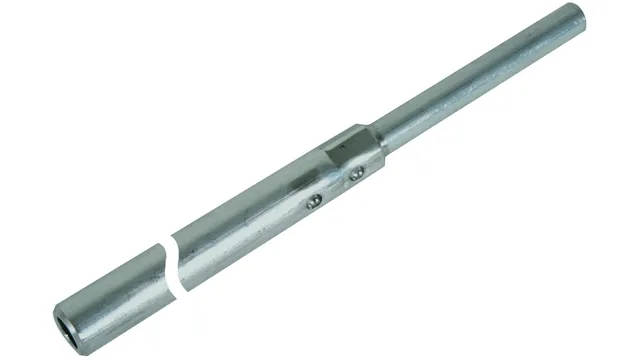

Asta di captazione tubolare Ø 16 mm
Asta di captazione tubolare con riduzione di diametro (1000 mm), esecuzione leggera bombata per la protezione di costruzioni su tetto, camini ecc., specialmente per zoccolo in cemento (17 Kg) con cuneo o per il fissaggio con cavallotti / distanziatori.
/www.elvatec.ch/store/f/51048806/HDVORSCHAU/106226.jpg)
106225

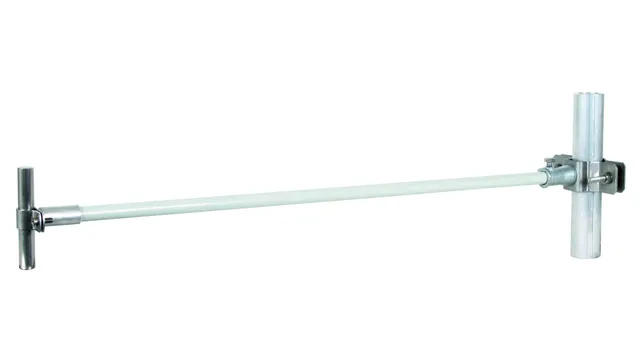

Distanziatori DEHNiso
Distanziatore per aste di captazione per il rispetto della distanza di sicurezza secondo CEI EN 62305-3 (CEI 81-10/3). Distanziatore in vetroresina (PRFV) D16 mm, stabilizzato ai raggi UV, colore grigio chiaro, coefficiente di materiale km = 0,7.
/www.elvatec.ch/store/f/49565078/HDVORSCHAU/380029.jpg)
380029
Morsetto per asta
Morsetto di collegamento multiuso secondo CEI EN 62561-1, per l'applicazione universale per connessioni a croce, a "T" e parallele di conduttori tondi.
/www.elvatec.ch/store/f/51089691/HDVORSCHAU/540250.jpg)
540249
Morsetti di messa a terra UNI
Morsetto di messa a terra conforme alla norma DIN EN 62561-1, per l'integrazione di sistemi di montaggio, ad es. di impianti FV, nel collegamento equipotenziale funzionale/messa a terra funzionale (colore del conduttore ev. nero) e collegamento equipotenziale antifulmine a norma DIN EN 62305-3 (VDE 0185-305-3).
/www.elvatec.ch/store/f/49577900/HDVORSCHAU/365250_064295.jpg)
365250

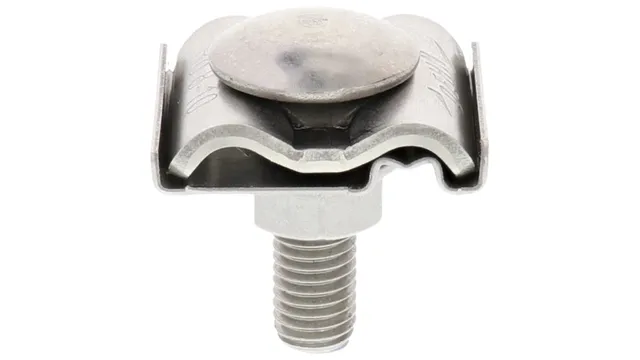

Morsetto di sezionamento UNI
Morsetto UNI conforme alla norma SN EN 62561-1 per l'integrazione di sistemi di montaggio, ad esempio impianti fotovoltaici, nel collegamento equipotenziale funzionale e di protezione dai fulmini.
/www.elvatec.ch/store/f/51089737/HDVORSCHAU/540263_1.jpg)
540263

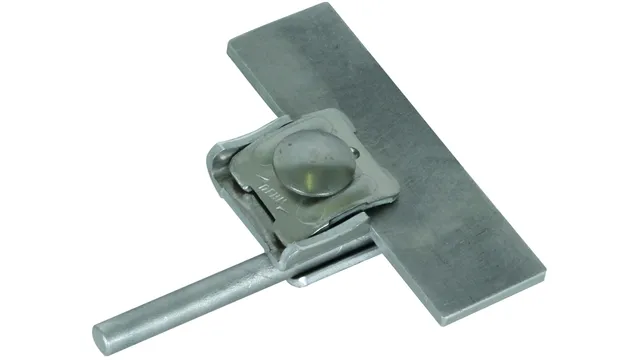

Morsetti di messa a terra UNI
Morsetto di messa a terra per integrazione di parti dell’impianto nel collegamento equipotenziale funzionale, nel collegamento equipotenziale antifulmine o nella messa a terra funzionale. Piastra di contatto con cavallotto doppio di fissaggio.
/www.elvatec.ch/store/f/51966926/HDVORSCHAU/365031.jpg)
365031
Morsetto scanalato
Morsetto scanalato secondo CEI EN 62561-1 per il collegamento di conduttori tondi con scanalature. Esecuzione con cavallotto di fissaggio, posa del conduttore longitudinale o trasversale.
/www.elvatec.ch/store/f/49558713/HDVORSCHAU/377006.jpg)
377006
Cavallotto di ponticellamento
Cavallotto di ponticellamento secondo CEI EN 62561-1, per il collegamento e la connessione di rivestimenti metallici mediante rivetti oppure viti. Esecuzione corta con foro centrale.
/www.elvatec.ch/store/f/49564865/HDVORSCHAU/343000.jpg)
343000
Morsetto per griglia fermaneve
Morsetto per griglia fermaneve secondo CEI EN 62561-1 per il collegamento di conduttori tondi di griglie fermaneve.
/www.elvatec.ch/store/f/49564670/HDVORSCHAU/339111.jpg)
339111
Morsetto per grondaia con vite unica
Morsetto per grondaia secondo CEI EN 62561-1 per il collegamento di conduttori tondi con il bordo della grondaia.
/www.elvatec.ch/store/f/51581711/HDVORSCHAU/274160.jpg)
274160
Staffa portafilo DEHNhold
Staffa portafilo DEHNhold con cavallotto a fessura per il fissaggio di conduttori piatti. Utilizzabile per diversi materiali ad es. Al, INOX, Fe/tZn e Cu, posa fisa del conduttore.
/www.elvatec.ch/store/f/49560893/HDVORSCHAU/200069.jpg)
200069
Staffa portafilo per pluviali
Staffa portafilo per la posa di calate su pluviali. Esecuzione tipo PS senza vite, con stampigliature per pinza, posa fissa del conduttore.
/www.elvatec.ch/store/f/51582265/HDVORSCHAU/480003.jpg)
480003
Targhette per numero scrivibili
Targhetta di numerazione per l'indicazione dei punti di sezionamento. Esecuzione senza numero per conduttori tondi e piatti.
/www.elvatec.ch/store/f/51653324/HDVORSCHAU/860130_teil.jpg)
860115
Conduttori tondi
Conduttore tondo secondo CEI EN 62561-2, come linguetta di connessione, per il collegamento delle calate all'impianto di terra, in acciaio inossidabile INOX (AISI 316).
/www.elvatec.ch/store/f/51035940/HDVORSCHAU/459129.jpg)
459129

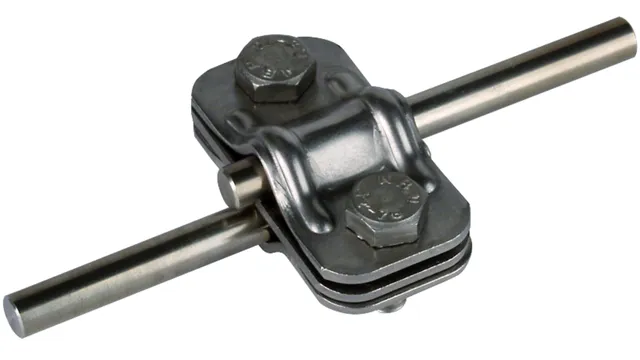

Morsetto di sezionamento UNI
Morsetto di sezionamento UNI secondo CEI EN 62561-1 per il collegamento di calate con l'adduzione a terra. Esecuzione con piastra intermedia per due conduttori tondi.
/www.elvatec.ch/store/f/51169450/HDVORSCHAU/395069.jpg)
395069

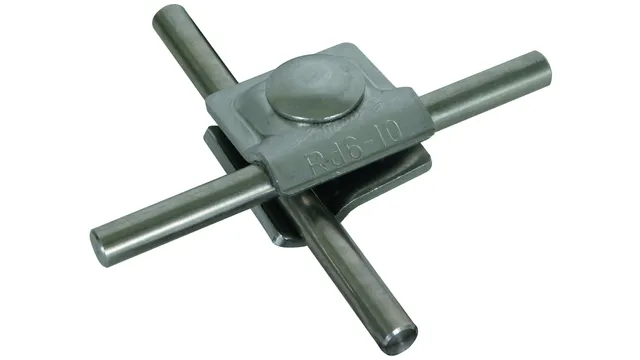

Morsetto MV
Morsetto di collegamento multiuso per l'applicazione universale per connessioni a croce, a "T" e parallele; componibile.
/www.elvatec.ch/store/f/51860085/HDVORSCHAU/377109.jpg)
377109

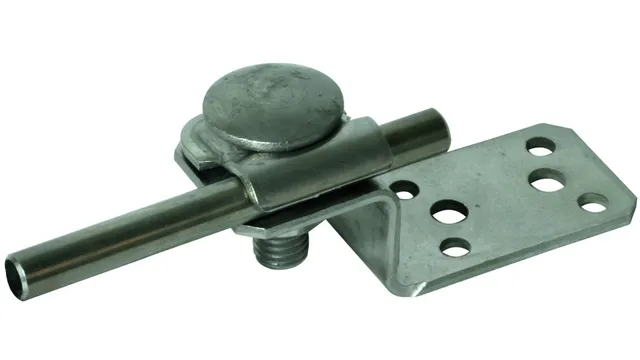

Ganasce
Ganascia in accordo a CEI EN 62561-1 per il collegamento di rivestimenti metallici mediante rivetti oppure viti. Esecuzione con cavallotto.
/www.elvatec.ch/store/f/51031470/HDVORSCHAU/423029_S.jpg)
