Parafulmine esterno per impianti fotovoltaici commerciali

Date le ampie superfici e delle strutture complesse degli edifici industriali e commerciali, il parafulmine esterno è un aspetto particolarmente importante. Il parafulmine esterno protegge edifici e moduli fotovoltaici dalle conseguenze della fulminazione diretta. Le misure necessarie per l'attuazione sono regolate dalle norme SN EN 62305-3 e SN 414022.

Gli impianti fotovoltaici su tetto sono particolarmente vulnerabili a causa della loro esposizione. Proteggiti dai danni affidandoti alle misure di protezione firmate DEHN.

Si tenga presente che: La norma SN EN 62305-3 e SN 414022 descrive le misure di protezione per i sistemi di alimentazione fotovoltaici. In questo caso, per gli edifici con parafulmine esterno la norma contempla i seguenti casi di applicazione:

Distanza di sicurezza rispettata

Distanza di sicurezza non rispettata

1: Testate per cavi e connessioni 2: Tubi portanti e supporti 3: Staffe portafilo e componenti di fissaggio 4: Equalizzazione del potenziale 5: HVI check 1: Testate per cavi e connessioni 2: Tubi portanti e supporti 3: Staffe portafilo e componenti di fissaggio 4: Equalizzazione del potenziale 5: HVI check
1: Dispositivo di captazione 1: Dispositivo di captazione 2: Calata 2: Calata 3: Equalizzazione del potenziale 1: Dispositivo di captazione 1: Dispositivo di captazione 2: Calata 2: Calata 3: Equalizzazione del potenziale

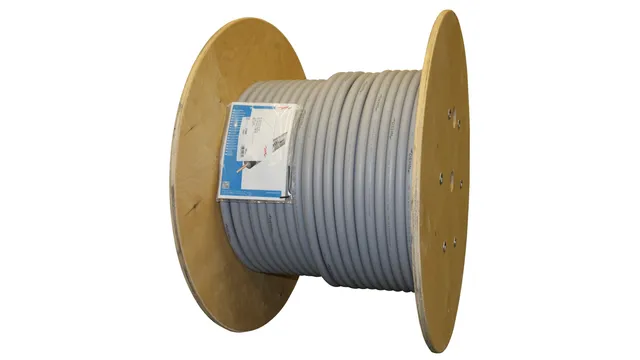

819600

Conduttura HVI light plus (merce su bobina)

Conduttura HVI light plus (calata isolata resistente all’alta tensione) per il rispetto della distanza di separazione in rapporto alle parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3), per impedire scariche pericolose tra le parti dell’impianto parafulmine esterno e le parti conduttive interne (impianto elettrico, tubazioni, ecc.).

Aggiungi  Dettagli

819609

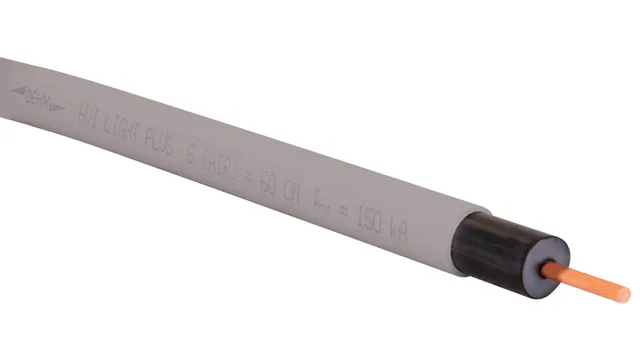

Conduttura HVI light plus (tagliata su misura)

Conduttura HVI light plus tagliata su misura (calata isolata resistente all’alta tensione) per il rispetto della distanza di separazione in rapporto alle parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3).

Aggiungi  Dettagli

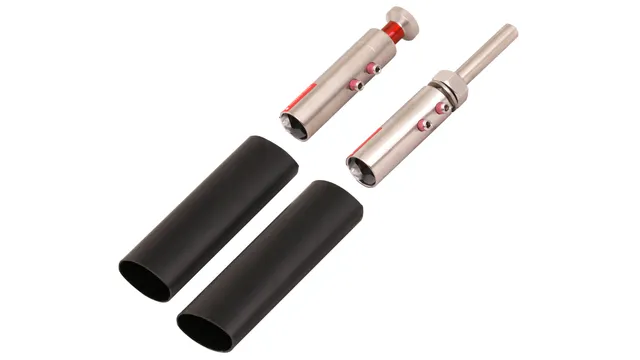

819645

Set di connessione per conduttura HVI light plus

Elementi di collegamento per la terminazione della linea HVI light plus ad entrambe le estremità.

Aggiungi  Dettagli

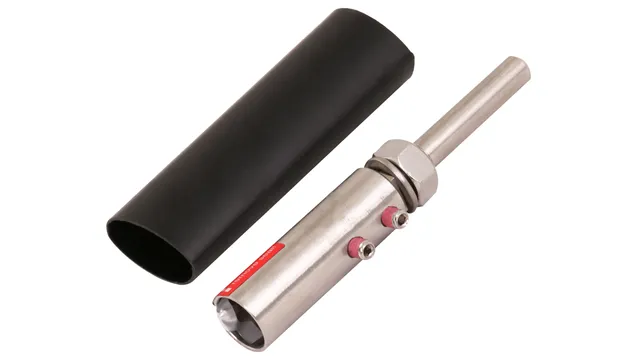

819640

Elemento di connessione per la conduttura HVI light plus

Elemento di connessione per collegare la conduttura HVI light plus ad altre parti della protezione dai fulmini esterna o dell’impianto di messa a terra. Incl. un tubo termorestringente.

Aggiungi  Dettagli

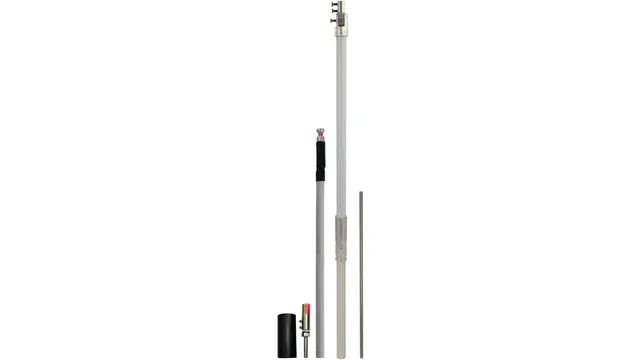

819674

Conduttura HVI light plus in tubo portante con punta di captazione

Conduttura HVI light plus (calata isolata resistente all’alta tensione) nel tubo portante per il rispetto della distanza di separazione in rapporto alle parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3).

Aggiungi  Dettagli

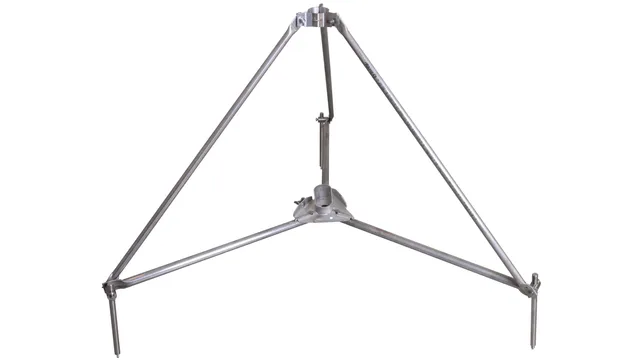

107390

Tripode piccolo

Tripode (versione pieghevole) per tubi portanti D 50 mm con uscita laterale o asta di captazione D 40 mm con accessorio riduttore.

Aggiungi  Dettagli

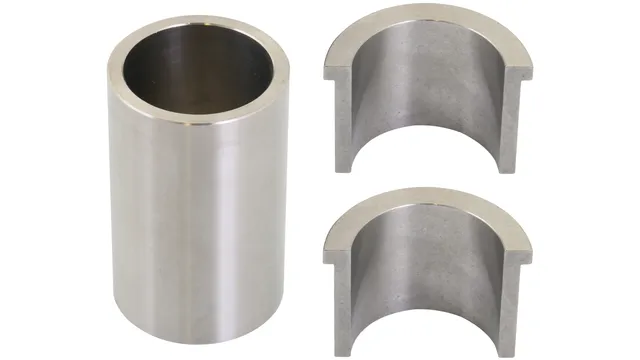

107399

Set adattatore come inserto per tripodi e quadripodi

Set adattatore come inserto per tripodi e quadripodi per la riduzione del diametro da 50 mm a 40 mm.

Aggiungi  Dettagli

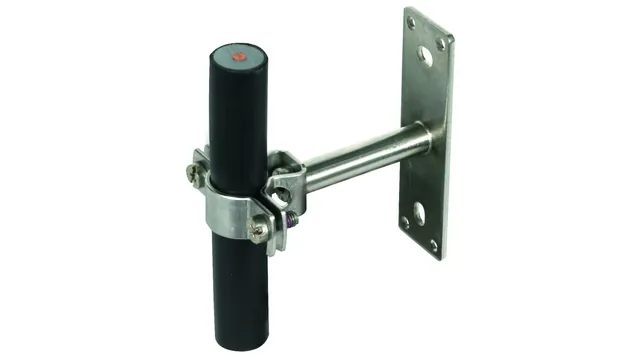

275460

Supporto per HVI light plus Ex W55

Staffa portafilo per la posa della conduttura HVI light plus in zone a rischio di esplosione Ex 1 (gas, vapori, nebbia) nonché zone Ex 21 (polveri).

Aggiungi  Dettagli

253229

Staffa portafilo per tetti

Staffa portafilo per tetti con cavallotto a due viti in acciaio inox per la posa della conduttura HVI su tetti piani. Versione con blocco di calcestruzzo e piastra di base, per conduttore 20-23 mm (posa fissa del conduttore).

Aggiungi  Dettagli

819642

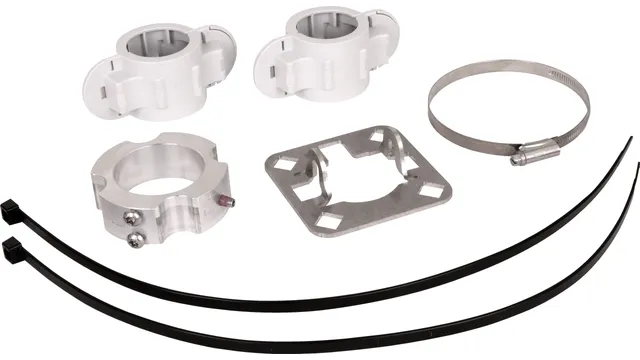

Set di fissaggio palo di captazione D40

Set di fissaggio per il montaggio della conduttura HVI light plus sui relativi tubi portanti, composto da piastra di connessione (quadrupla) e anello di fissaggio con fascetta per la connessione terminale (incl. quattro semigusci in plastica e due fermacavo per la zona PRFV).

Aggiungi  Dettagli

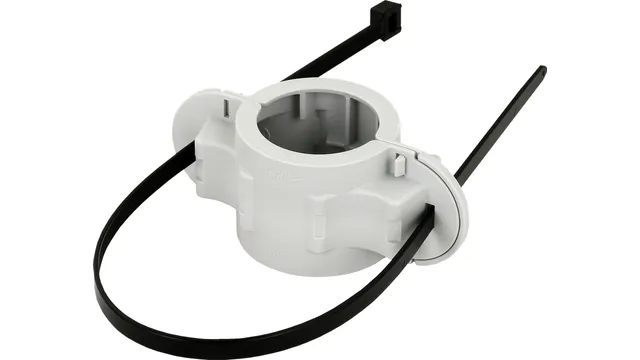

819296

Set di fissaggio per tubi portanti D40

Set di fissaggio per il montaggio della conduttura HVI light plus sui tubi portanti HVI light plus, costituito da due semigusci e una fascetta serracavo per il fissaggio di max quattro condutture HVI light plus nella parte in PRFV del tubo portante.

Aggiungi  Dettagli

819297

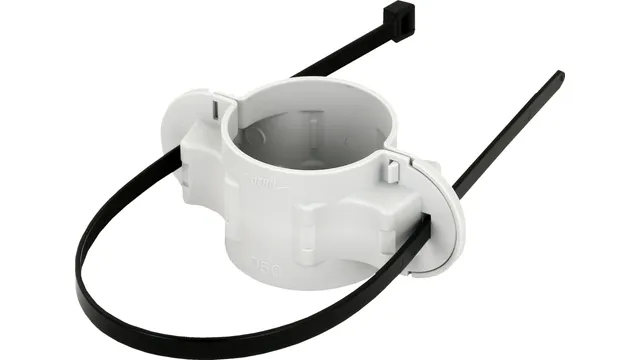

Set di fissaggio per tubi portanti D50

Set di fissaggio per il montaggio della conduttura HVI long sui tubi portanti HVI long, costituito da due semigusci e una fascetta serracavo per il fissaggio di max quattro condutture HVI long nella parte in PRFV del tubo portante.

Aggiungi  Dettagli

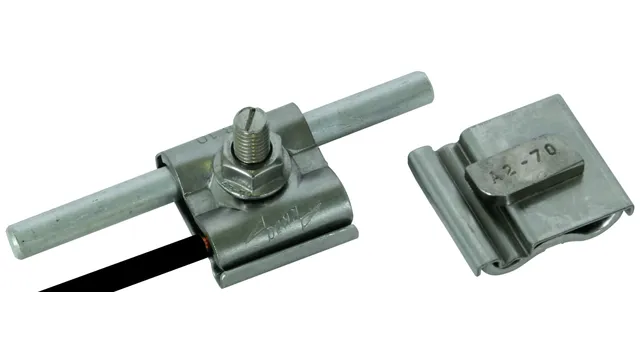

540250

Morsetti di messa a terra UNI

Morsetto di messa a terra conforme alla norma DIN EN 62561-1, per l'integrazione di sistemi di montaggio, ad es. di impianti FV, nel collegamento equipotenziale funzionale/messa a terra funzionale (colore del conduttore ev. nero) e collegamento equipotenziale antifulmine a norma DIN EN 62305-3 (VDE 0185-305-3).

Aggiungi  Dettagli

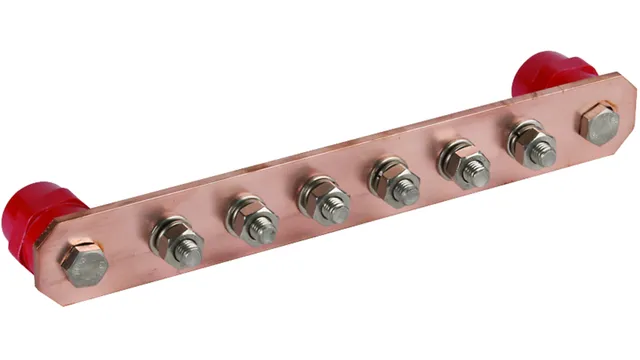

472207

Barre per l'equipotenzialità

Barra equipotenziale industriale secondo la CEI EN 62561-1 per l'equipotenzialità di sicurezza e funzione secondo CEI 64-8 (DIN VDE 0100-410/540) e l'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).

Aggiungi  Dettagli

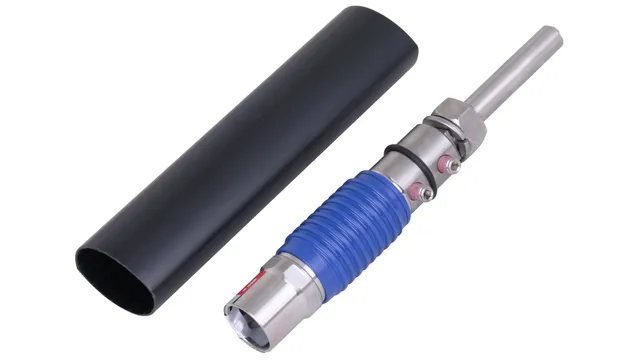

819646

Elementi di connessione isolati per la conduttura HVI light plus

Elemento di connessione isolante per il collegamento della conduttura HVI light plus sul lato terra, incl. tubo termorestringente. Per la verifica di isolamento della HVI light plus.

Aggiungi  Dettagli

819647

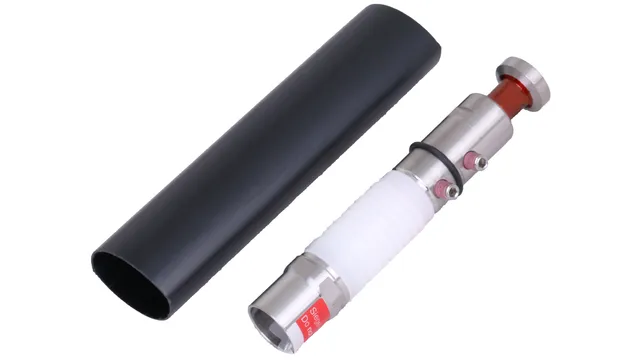

Elemento di connessione isolante per posa interna al tube

Elemento di connessione isolante per la terminazione della conduttura HVI light plus in caso di posa all’interno del tubo, incl. tubo termorestringente. Per la verifica di isolamento della HVI light plus.

Aggiungi  Dettagli

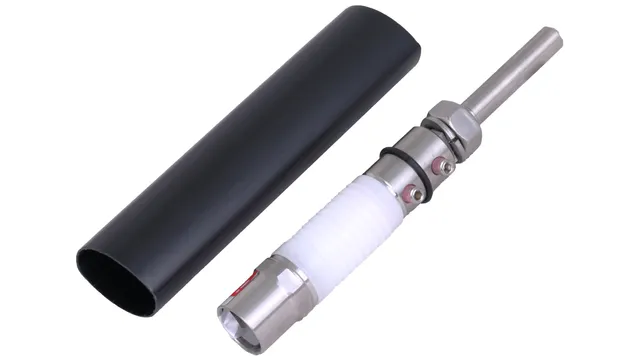

819648

Elemento di connessione isolante per posa esterna al tube

Elemento di connessione isolante per la terminazione della conduttura HVI light plus in caso di posa all’esterno del tubo, incl. tubo termorestringente. Per la verifica di isolamento della HVI light plus.

Aggiungi  Dettagli

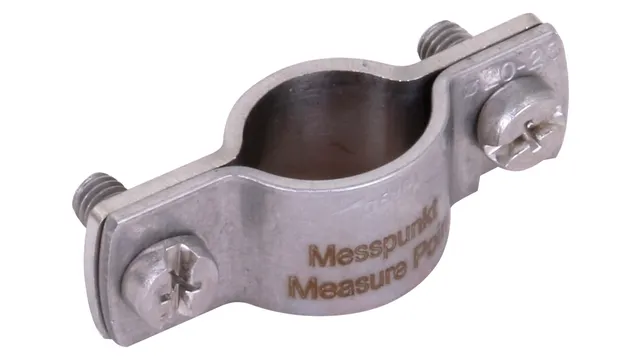

819649

Morsetto punto di misurazione

Morsetto punto di misurazione per l’installazione permanente per realizzare il collegamento di un apparato di misurazione in caso di verifica dell’isolamento di condutture HVI light plus e HVI.

Aggiungi  Dettagli

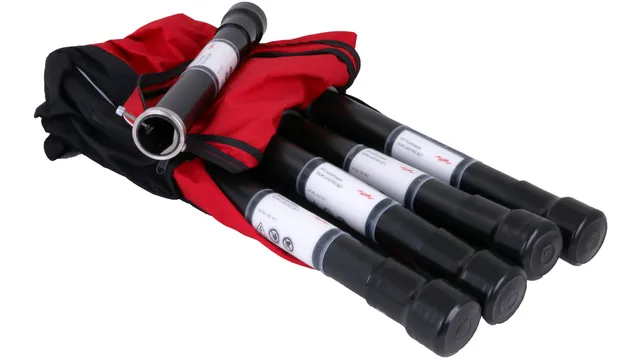

597817

Cappucci isolanti HVI

Cappucci isolanti per la verifica dell'isolamento sulle calate isolate resistenti alle alte tensioni. Set: 5 pezzi nello zaino su misura.

Aggiungi  Dettagli

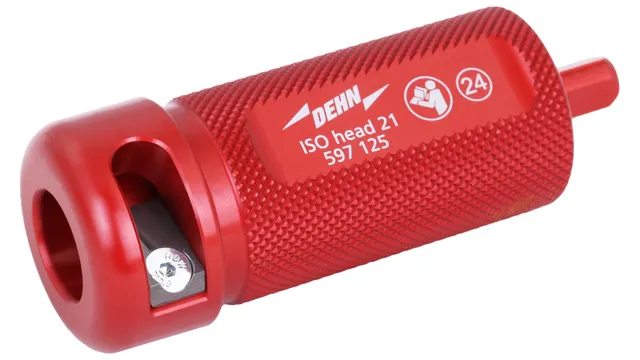

597125

Testa di fresatura

Testa di fresatura per il montaggio degli elementi di connessione isolati sulle calate isolate resistenti alle alte tensioni.

Aggiungi  Dettagli

101110

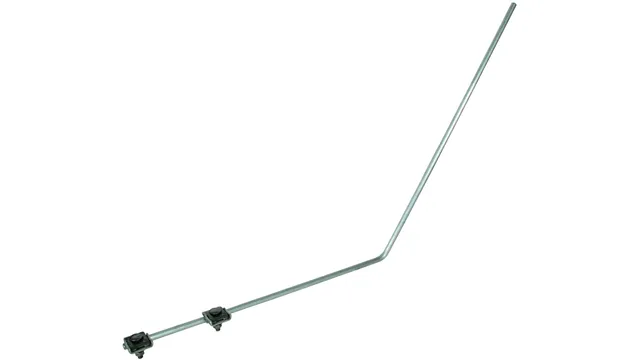

Punta di captazione comprensiva di due morsetti scanalati

Punta di captazione compresi due morsetti scanalati (campo di serraggio 0,7-8 mm) per la protezione da scariche dirette p.es di campi FV oppure pensiline fotovoltaiche.

Aggiungi  Dettagli

840018

Tondo DEHNalu

Tondo DEHNalu secondo CEI EN 62561-2 per l'impiego in impianti parafulmine come captatore, calata o per sistemi equipotenziali. Esecuzione semirigida.

Aggiungi  Dettagli

105710

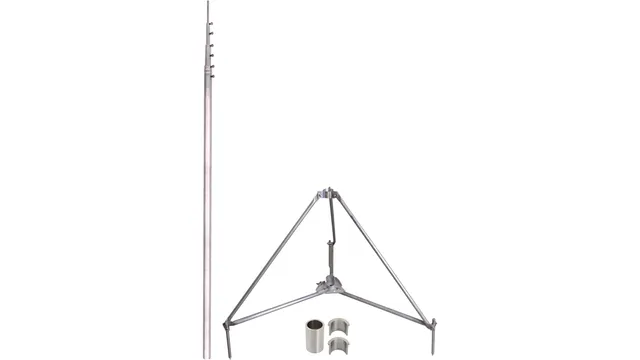

Aste di captazione telescopiche indipendenti

Aste di captazione telescopiche indipendenti con tripode ripiegabile in acciaio inox. Per la protezione di grandi strutture installate su tetto, con adattamento all’inclinazione del tetto fino a max 10°.

Aggiungi  Dettagli

102340

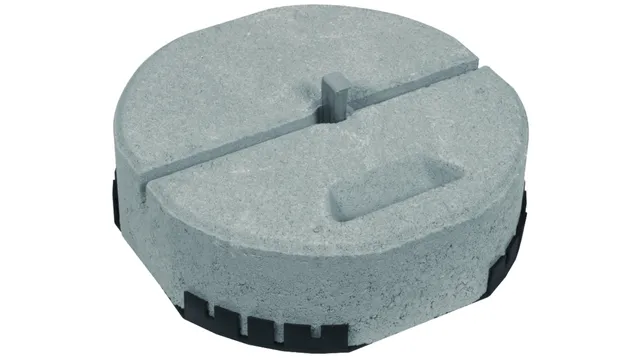

Zoccolo in cemento

Zoccolo in cemento per aste di captazione, per la protezione di piccole costruzioni su tetti piani e per il fissaggio di distanziatori ad es. per anelli perimetrali separati, oppure per aste di captazione indipendenti con treppiede (solo con peso di 17 kg).

Aggiungi  Dettagli

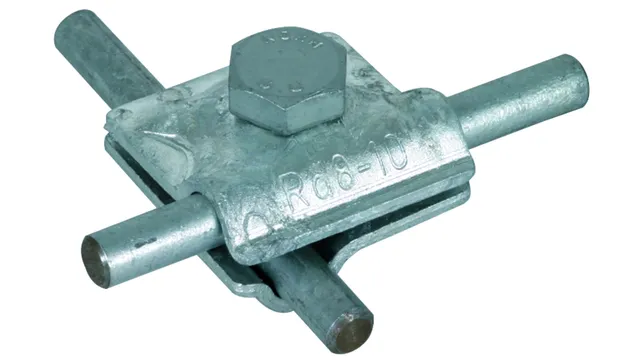

390050

Morsetto MV

Morsetto di collegamento multiuso secondo CEI EN 62561-1, per l'applicazione universale per connessioni a croce, a "T" e parallele di conduttori tondi. Esecuzione componibile con vite a testa esagonale e filetto nella parte inferiore.

Aggiungi  Dettagli

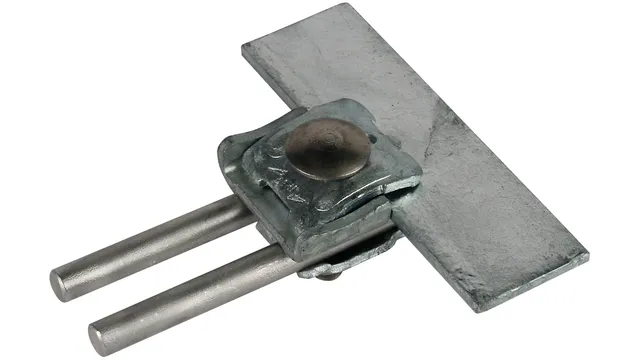

365010

Morsetto scanalato

Morsetto scanalato secondo CEI EN 62561-1 per il collegamento di conduttori tondi con scanalature. Esecuzione con doppio cavallotto di fissaggio, posa del conduttore longitudinale o trasversale.

Aggiungi  Dettagli

274160

Staffa portafilo DEHNhold

Staffa portafilo DEHNhold con cavallotto a fessura per il fissaggio di conduttori piatti. Utilizzabile per diversi materiali ad es. Al, INOX, Fe/tZn e Cu, posa fisa del conduttore. Esecuzione con filetto interno, premontata con vite, zoccolo in materiale plastico e tassello.

Aggiungi  Dettagli

104905

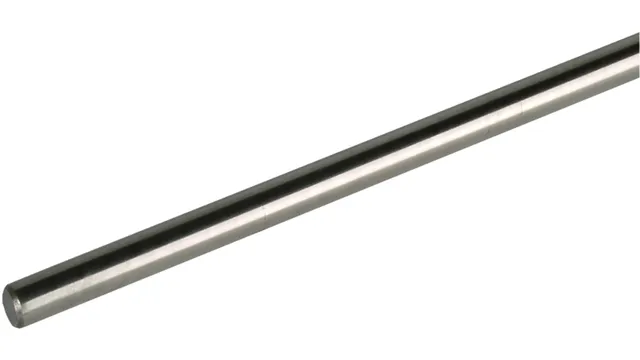

Asta di adduzione a terra

Asta di adduzione a terra secondo CEI EN 62561-2 per il collegamento delle calate all'impianto di terra. Esecuzione bombata su entrambi i lati.

Aggiungi  Dettagli

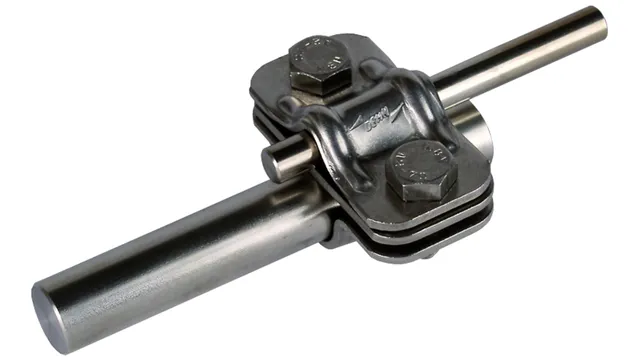

459119

Morsetto di sezionamento UNI

Morsetto di sezionamento UNI secondo CEI EN 62561-1 per il collegamento della calata con l’adduzione a terra. Esecuzione con piastra intermedia per asta dia dduzione a terra Td 16 mm.

Aggiungi  Dettagli

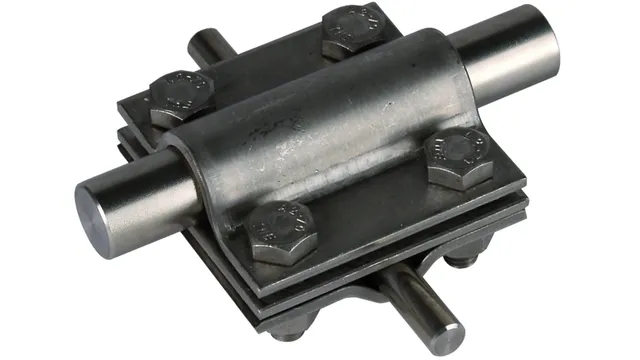

319219

Morsetto a croce

Morsetto a croce secondo CEI EN 62561-1 per collegamenti fuori e sotto terra di conduttori tondi e piatti con aste di adduzione a terra e aste di captazione. Esecuzione con piastra intermedia e viti M8.

Aggiungi  Dettagli

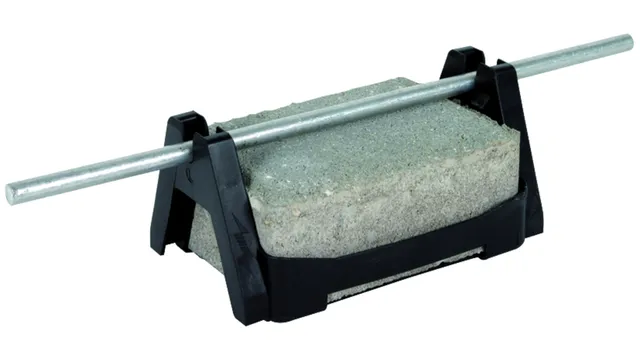

253050

Staffa portafilo per tetti piani

Staffa portafilo per tetti con fissaggio doppio del conduttore tipo FB2, per il fissaggio di conduttori tondi con posa libera del conduttore su tetti piani.

Aggiungi  Dettagli

540250

Morsetti di messa a terra UNI

Morsetto di messa a terra conforme alla norma DIN EN 62561-1, per l'integrazione di sistemi di montaggio, ad es. di impianti FV, nel collegamento equipotenziale funzionale/messa a terra funzionale (colore del conduttore ev. nero) e collegamento equipotenziale antifulmine a norma DIN EN 62305-3 (VDE 0185-305-3).

Aggiungi  Dettagli

365250

Morsetto di sezionamento UNI

Morsetto di sezionamento UNI secondo la norma CEI EN 62561-1, per l'integrazione di sitemi di montaggio ad es. di impianti fotovoltaici in sistemi equipotenziali e di messa a terra di funzionalità (colore del cavo per lo più nero) e per sistemi equipotenziali per la protezione di corrente da fulmine secondo CEI EN 62305-3 (CEI 81-10/3).

Aggiungi  Dettagli

472207

Barre per l'equipotenzialità

Barra equipotenziale industriale secondo la CEI EN 62561-1 per l'equipotenzialità di sicurezza e funzione secondo CEI 64-8 (DIN VDE 0100-410/540) e l'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).

Aggiungi  Dettagli

Parafulmini per impianti fotovoltaici: Distanza di sicurezza rispettata

I moduli fotovoltaici devono essere disposti nell'area protetta dell’impianto di captazione isolato, mantenendo la distanza di sicurezza "s". In linea di principio, si dovrebbe preferire un parafulmine che, tenendo conto delle distanze di sicurezza richieste, non abbia alcun collegamento diretto al sistema di alimentazione fotovoltaico.

A questo scopo si raccomanda l'uso della conduttura HVI verificabile di DEHN. Con la calata isolata resistente alle alte tensioni HVI light plus è possibile mantenere una distanza di sicurezza equivalente di, ad esempio, s ≤ 60 cm (aria) e allo stesso tempo utilizzare in modo ottimale la superficie del tetto.

Parafulmini per impianti fotovoltaici: Distanza di sicurezza non rispettata

Se la distanza di sicurezza (s) calcolata secondo SN EN 62305-3 e SN 414022 non può essere rispettata, ad esempio su un tetto di metallo, deve essere eseguito il collegamento equipotenziale antifulmine.

Parafulmine HVI di DEHN

Con i sistemi esterni di protezione contro i fulmini tradizionali, spesso è difficile mantenere le distanze di sicurezza obbligatorie. Tra le principali difficoltà troviamo i requisiti di spazio e architettonici. La soluzione è un impianto parafulmine HVI. Il particolare design della conduttura HVI consente di mantenere distanze di sicurezza equivalenti da 45 cm a 90 cm (in aria) dalle installazioni metalliche collegate a terra, a seconda della variante dell’HVI. Tutte le varianti di installazione sono state testate in conformità alla norma SN IEC/TS 62561-8.

Vai al parafulmine HVI
