Protezione dalle sovratensioni per impianti fotovoltaici nel settore commerciale
La protezione dalle sovratensioni previene i danni ai componenti elettrici ed elettronici del sistema fotovoltaico.
Le sovratensioni dovute ai temporali portano spesso al danneggiamento irreversibile di parti dell'impianto, come inverter, monitoraggio dell'impianto e sensori, che sono la base per il controllo della gestione dell'energia. Le conseguenze hanno un grande impatto finanziario. Per evitare guasti e proteggere la produzione di energia fotovoltaica, prevedere una protezione dalle sovratensioni è fondamentale.
Per scegliere i componenti di protezione giusti, la distanza di sicurezza è fondamentale. I nostri consulenti sono a tua disposizione.
La NIN 2020 parte 7.12 descrive i due casi di applicazione relativi al rispetto della distanza di sicurezza per gli edifici con parafulmine esterno:
- Edificio con impianto fotovoltaico e sufficiente distanza di sicurezza
- Edificio con impianto fotovoltaico senza sufficiente distanza di sicurezza
La scelta degli scaricatori di sovratensione adatti dipende dal caso di applicazione presente:
/www.elvatec.ch/store/f/48144586/HDVORSCHAU/952565.jpg)
952565

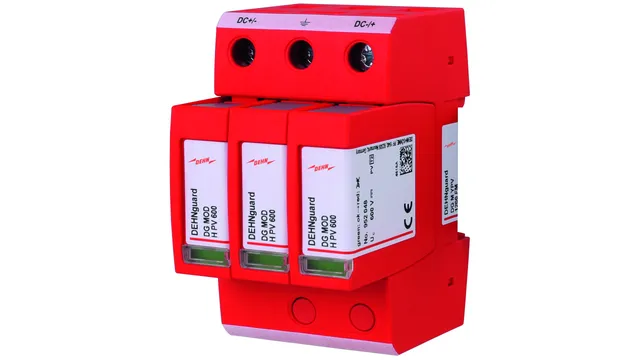

DEHNguard M YPV 1200 FM
Limitatore di sovratensione multipolare DEHNguard M YPV, tipo 2 secondo la norma EN 61643-31, costituito da basetta e moduli di protezione a innesto.
/www.elvatec.ch/store/f/48786337/HDVORSCHAU/956405.jpg)
956405

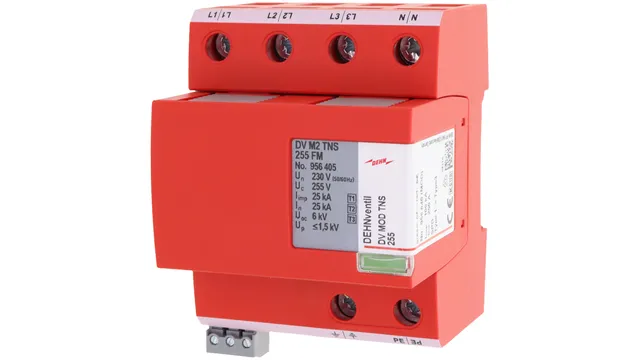

DEHNventil M2
Scaricatore combinato multipolare DEHNventil modular, SPD Tipo 1 + Tipo 2 + Tipo 3 in accordo a EN 61643-11 (CEI EN 61643-11, CEI 37-8) su base spinterometrica, composto da elemento base e un singolo modulo di protezione innestabile.
/www.elvatec.ch/store/f/48428398/HDVORSCHAU/927271.jpg)
927271

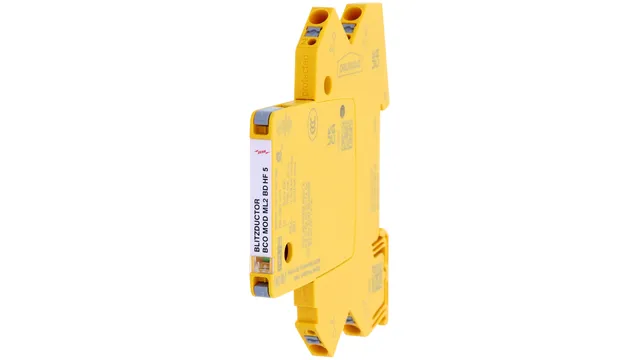

BLITZDUCTORconnect ML2 BD HF 5
Limitatore di sovratensione modulare, in esecuzione stretta da 6 mm e connessione Push-in con indicazione di stato per la protezione di 1 coppia di fili di sistemi bus ad alta frequenza con separazione galvanica e di interfacce simmetriche.
/www.elvatec.ch/store/f/48211590/HDVORSCHAU/929161.jpg)
929161
DEHNpatch Class EA
Scaricatore combinato universale salvaspazio con larghezza d’installazione di 19 mm e tecnologia di connessione RJ45 con indicatore di stato per una facile manutenzione.
/www.elvatec.ch/store/f/43258730/HDVORSCHAU/910710.jpg)
910710
DEHNrecord IRCM
Unità di monitoraggio delle condizioni DEHNrecord, set dispositivo per guida DIN con trasmettitore/ricevitore ottico integrato e unità ottica di deviazione per il monitoraggio orientato alle condizioni degli scaricatori BLITZDUCTORconnect e DEHNpatch con LifeCheck.
/www.elvatec.ch/store/f/46758079/HDVORSCHAU/900075.jpg)
900075

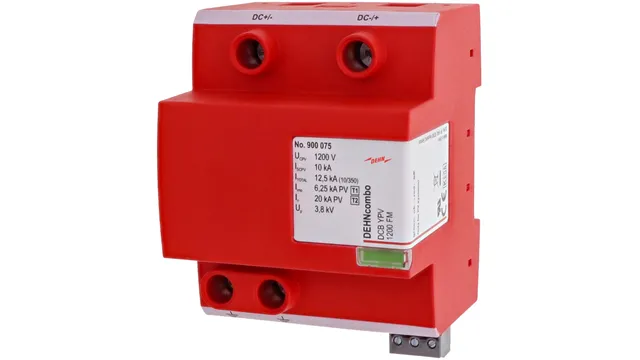

DEHNcombo YPV 1200 FM
Scaricatore combinato multipolare Tipo 1 + Tipo 2 per circuiti elettrici di generatori fotovoltaici DEHNcombo YPV, Tipo 1 + Tipo 2 secondo EN 61643-31 con unità di manovra in corrente continua a 3 stadi.
956405
DEHNventil M2
Scaricatore combinato multipolare DEHNventil modular, SPD Tipo 1 + Tipo 2 + Tipo 3 in accordo a EN 61643-11 (CEI EN 61643-11, CEI 37-8) su base spinterometrica, composto da elemento base e un singolo modulo di protezione innestabile. Elevatissima continuità di servizio tramite spinterometri Rapid Arc Control (RAC).
/www.elvatec.ch/store/f/48185824/HDVORSCHAU/952405.jpg)
952405

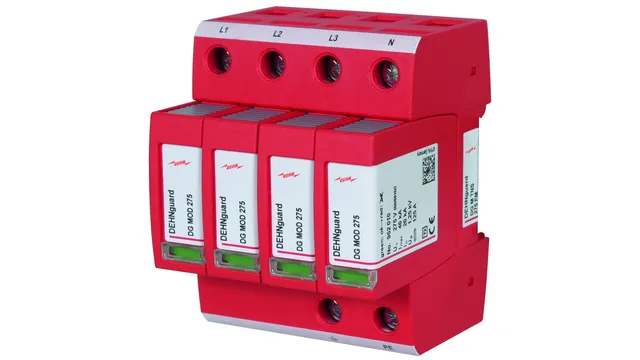

DEHNguard M TNS 275 FM
Limitatore di sovratensione multipolare, DEHNguard M, Tipo 2 secondo EN 61643-11, consiste in un elemento base e moduli di protezione innestabili. Elevata sicurezza tramite dispositivo di controllo "Thermo- Dynamik-Control".
927271
BLITZDUCTORconnect ML2 BD HF 5
Limitatore di sovratensione modulare, in esecuzione stretta da 6 mm e connessione Push-in con indicazione di stato per la protezione di 1 coppia di fili di sistemi bus ad alta frequenza con separazione galvanica e di interfacce simmetriche.
929161
DEHNpatch Class EA
Scaricatore combinato universale salvaspazio con larghezza d’installazione di 19 mm e tecnologia di connessione RJ45 con indicatore di stato per una facile manutenzione.
910710
DEHNrecord IRCM
Unità di monitoraggio delle condizioni DEHNrecord, set dispositivo per guida DIN con trasmettitore/ricevitore ottico integrato e unità ottica di deviazione per il monitoraggio orientato alle condizioni degli scaricatori BLITZDUCTORconnect e DEHNpatch con LifeCheck.
Soluzione di protezione: Distanza di sicurezza rispettata
In questo caso di applicazione, i moduli fotovoltaici devono essere disposti nell'area protetta dell’impianto di captazione isolato, mantenendo la distanza di sicurezza. In linea di principio, si dovrebbe preferire un parafulmine che, tenendo conto delle distanze di sicurezza richieste, non abbia alcun collegamento diretto al sistema di alimentazione fotovoltaico.
Per proteggere i moduli e gli inverter sul lato DC vengono quindi utilizzati scaricatori di sovratensione di tipo 2. Il lato AC è protetto da uno scaricatore combinato presso il punto di collegamento alla rete. I dispositivi di protezione devono essere installati il più vicino possibile al dispositivo da proteggere, sia sul lato AC che sul lato DC.
Si tenga presente che: Se la lunghezza dei cavi supera i 10 metri, ad esempio tra il punto di collegamento alla rete e l'inverter, devono essere utilizzati ulteriori scaricatori di sovratensione di tipo 2. I sistemi di accumulo a batteria situati a meno di 10 metri dal punto di installazione dello scaricatore sono anch'essi protetti.
Soluzione di protezione: Distanza di sicurezza non rispettata
Se la distanza di sicurezza calcolata non può essere rispettata, ad esempio su un tetto di metallo, deve essere eseguito un collegamento equipotenziale antifulmine. Per farlo, i cavi introdotti nell'edificio devono essere collegati al collegamento equipotenziale antifulmine. Questo avviene utilizzando scaricatori combinati di tipo 1 sul lato AC, DC e dati.
Si tenga presente che: Se la lunghezza del cavo tra lo scaricatore e il dispositivo da proteggere è superiore a 10 metri, ad esempio sul lato DC tra gli inverter e i moduli fotovoltaici, devono essere utilizzati ulteriori dispositivi di protezione.
Download
| Proposta di protezione | Impianti fotovoltaici su tetto | Protezione da fulmini e sovratensioni per impianti fotovoltaici su tetto | .pdf 3.2 MB |
