Messa a terra ed equalizzazione del potenziale per impianti fotovoltaici in edifici residenziali
Per il funzionamento sicuro degli impianti fotovoltaici è particolarmente importante l'integrazione nel sistema di messa a terra o di equalizzazione del potenziale dell'edificio. Nelle nuove costruzioni, questo aspetto viene preso in considerazione già in fase di progettazione. Soprattutto nel caso dell’adeguamento di impianti fotovoltaici, si dovrebbe prestare particolare attenzione all'impianto di messa a terra. Se non è presente o non soddisfa gli attuali requisiti funzionali, potrebbe essere necessario anche un adeguamento.
/www.elvatec.ch/store/f/49198232/HDVORSCHAU/540250.jpg)
540249
Morsetti di messa a terra UNI

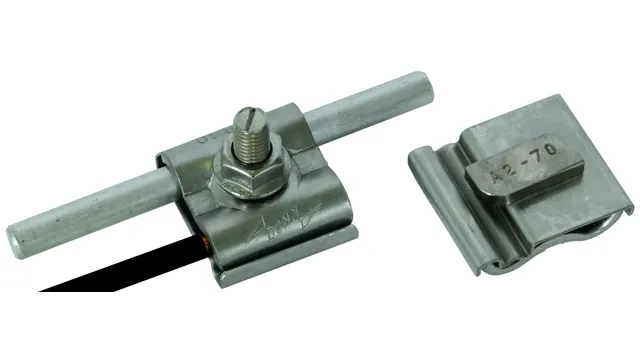

Morsetto di messa a terra conforme alla norma DIN EN 62561-1, per l'integrazione di sistemi di montaggio, ad es. di impianti FV, nel collegamento equipotenziale funzionale/messa a terra funzionale (colore del conduttore ev. nero) e collegamento equipotenziale antifulmine a norma DIN EN 62305-3 (VDE 0185-305-3).
/www.elvatec.ch/store/f/49198278/HDVORSCHAU/540263_1.jpg)
540263
Morsetti di messa a terra UNI
Morsetto di messa a terra per integrazione di parti dell’impianto nel collegamento equipotenziale funzionale, nel collegamento equipotenziale antifulmine o nella messa a terra funzionale.
/www.elvatec.ch/store/f/43284698/HDVORSCHAU/365250_064295.jpg)
365250
Morsetto di sezionamento UNI
Morsetto di sezionamento UNI secondo la norma CEI EN 62561-1, per l'integrazione di sitemi di montaggio ad es. di impianti fotovoltaici in sistemi equipotenziali e di messa a terra di funzionalità (colore del cavo per lo più nero) e per sistemi equipotenziali per la protezione di corrente da fulmine secondo CEI EN 62305-3 (CEI 81-10/3).
/www.elvatec.ch/store/f/48717867/HDVORSCHAU/840008_teil.jpg)
840018

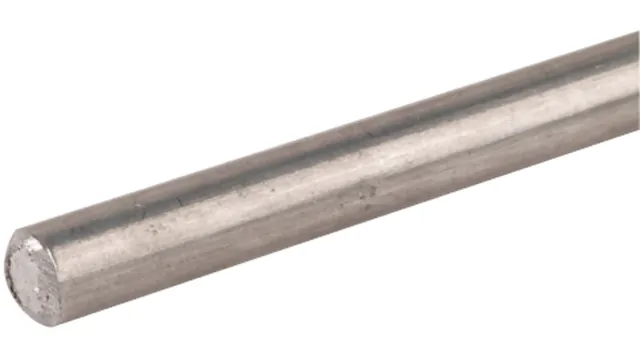

Conduttori tondi DEHNalu
Tondo DEHNalu secondo CEI EN 62561-2 per l'impiego in impianti parafulmine come captatore, calata o per sistemi equipotenziali. Esecuzione semirigida.
/www.elvatec.ch/store/f/43283715/HDVORSCHAU/563200.jpg)
563200
Barra equipotenziale

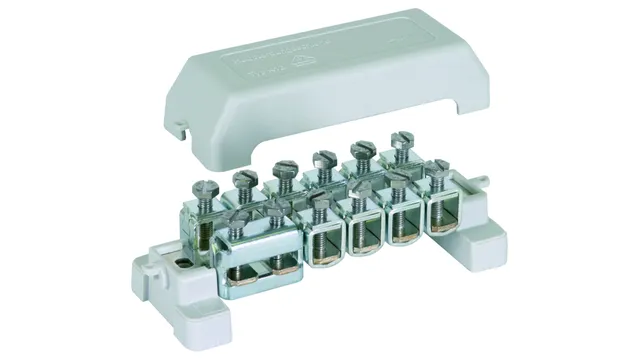

Barra equipotenziale secondo CEI EN 62561-1 per l'equipotenzialità di sicurezza e funzione secondo DIN VDE 0100-410/540 (barra di messa a terra principale) e l'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).
/www.elvatec.ch/store/f/43281342/HDVORSCHAU/478410.jpg)
478410
Passanti per tetti e pareti

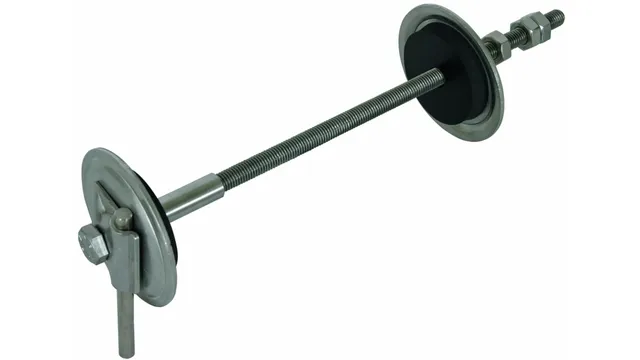

Passante per tetti e pareti con morsetto MV in INOX (AISI 316) per il passaggio stagno di conduttori di terra ed equipontenzilità di pareti e muri; con asta filettata M10 in INOX.
/www.elvatec.ch/store/f/49184706/HDVORSCHAU/390499.jpg)
390499
Elemento terminale

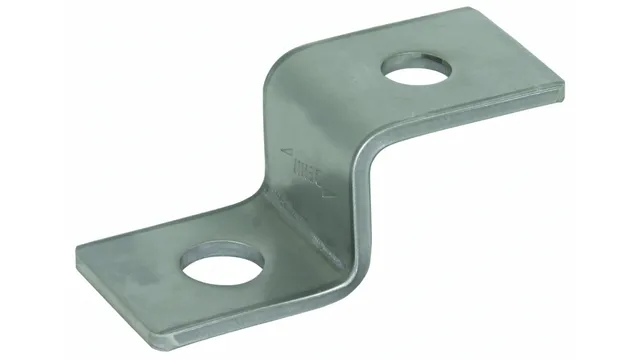

Elemento terminale da avvitare al punto fisso di terra per il collegamento p.es. di una barra equipotenziale oppure per il collegamento di elementi costruttivi (p.es. travi in acciaio o simili) mediante viti.
/www.elvatec.ch/store/f/48717995/HDVORSCHAU/860908_teil.jpg)
860050
Conduttori tondi
Tondo in acciaio inossidabile secondo CEI EN 62561-2 (CEI 81-24), per l'impiego in impianti parfulmine e di terra o sistemi equipotenziali.
/www.elvatec.ch/store/f/43282464/HDVORSCHAU/620902_oben.jpg)
620903

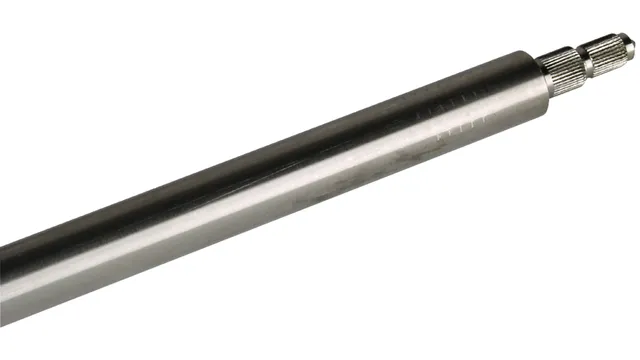

Dispersori di profondità
Dispersori di profondità secondo CEI EN 62561-2 per la realizzazione di impianti di terra per calate o cabine di trasformazione.
/www.elvatec.ch/store/f/43282484/HDVORSCHAU/620001.jpg)
620001
Puntazza per dispersori
Puntazza per dispersori per l'infissione del primo dispersore di profondità.
/www.elvatec.ch/store/f/48717985/HDVORSCHAU/860908_teil.jpg)
860010
Conduttori tondi

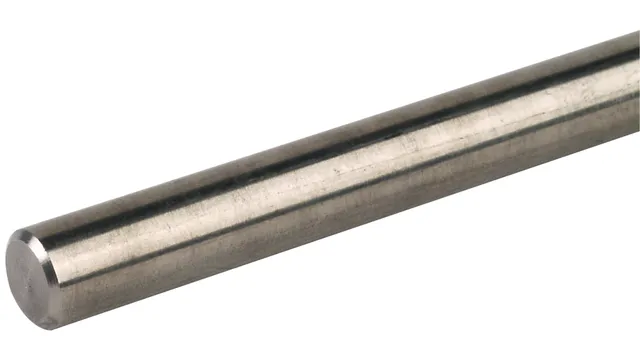

Tondo in acciaio inossidabile secondo CEI EN 62561-2 (CEI 81-24), per l'impiego in impianti parfulmine e di terra o sistemi equipotenziali.
/www.elvatec.ch/store/f/49178714/HDVORSCHAU/540121.jpg)
540121
Morsetto di collegamento per dispersori di terra

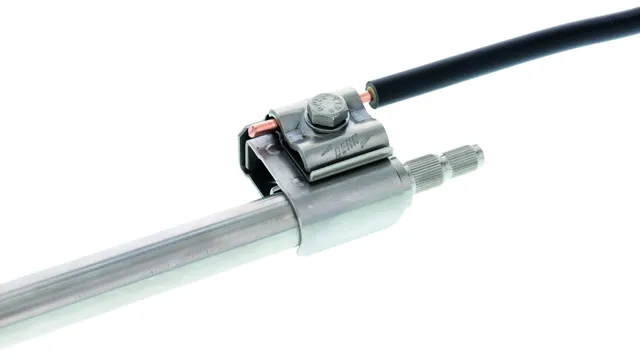

Morsetto di collegamento secondo CEI EN 62561-1, per connessione a croce e parallela d conduttori tondi o cordati su dispersori di terra. Esecuzione per dispersori di terra Ø20-25 mm con 4 viti M8.
/www.elvatec.ch/store/f/49224038/HDVORSCHAU/620915.jpg)
620915
Collare di collegamento

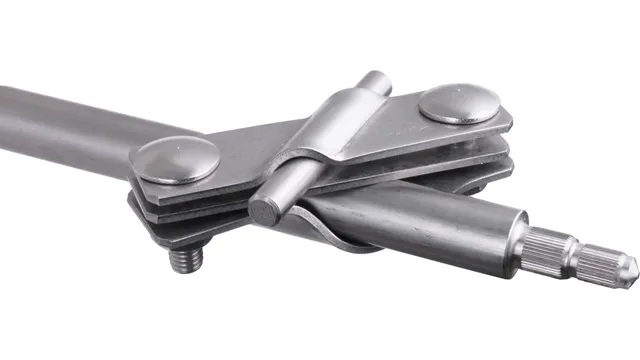

Collare di collegamento secondo CEI EN 62561-1 per la connessione di conduttori tondi, cordati e piatti su dispersori di profondità. Esecuzione obliqua con vite a testa piatta anche per conduttori di terra non tagliati.
/www.elvatec.ch/store/f/43287051/HDVORSCHAU/557125.jpg)
Adeguamento di impianti di messa a terra per impianti fotovoltaici
Un presupposto importante per i sistemi elettrici esistenti o installati successivamente, in particolare per gli impianti fotovoltaici, è il rispetto delle misure di protezione. La base per la sicurezza e la funzionalità è un impianto di messa a terra adeguato. Per l’adeguamento di impianti fotovoltaici senza un adeguato impianto di messa a terra, si raccomanda l’adeguamento con dispersori di profondità. Questa soluzione aumenta la protezione dai pericoli elettrici come le sovratensioni e i fulmini, garantendo così la sicurezza dell'impianto fotovoltaico.
Protezione a norma per gli impianti fotovoltaici
Come in tutti gli edifici, anche nelle abitazioni deve essere selezionato un impianto di messa a terra in base ai requisiti e ai criteri di selezione della norma sulla messa a terra SN 414113. L'impianto di messa a terra costituisce la base di ogni impianto elettrotecnico, compreso l'impianto fotovoltaico.
Requisiti per l'equalizzazione del potenziale degli impianti fotovoltaici
Per gli edifici senza parafulmine esterno si applica quanto segue: I sistemi di montaggio metallici dell'impianto fotovoltaico devono essere inclusi nel collegamento equipotenziale funzionale secondo la norma NIN 2020 parte 7.12.
Il collegamento deve essere realizzato con almeno 6 mm² Cu.
