Evitare danni da sovratensione, proteggere gli impianti fotovoltaici

Scatola di derivazione del generatore per impianti fotovoltaici

La soluzione per impianti fotovoltaici DEHNcube, pronta per il collegamento, protegge gli inverter e i moduli fotovoltaici dalle sovratensioni. Il box di connessione del generatore è disponibile per applicazioni a 1 MPP, 2 MPP e 3 MPP e per i più comuni tipi di inverter. Con connessione originale a spina MC4 o con tecnologia di connessione a vite / ingresso cavi.

I tuoi vantaggi in sintesi

Tecnologie di connessione flessibili

Tecnologia push-in o connessione a innesto MC4: scegli la variante di prodotto più adatta alle tue esigenze di installazione.

Installazione facile e veloce

Il preassemblaggio di tutti i componenti importanti in fabbrica consente di risparmiare tempo prezioso.

Rapido montaggio a parete

I fori di montaggio facilmente accessibili nella parte posteriore della scatola di derivazione facilitano l'installazione.

Impianto fotovoltaico protetto

Lo scaricatore integrato protegge gli inverter e i moduli fotovoltaici dalle sovratensioni.

Variante di prodotto

Per edifici con protezione esterna contro i fulmini
Distanza di disconnessione non rispettata

Protezione contro le sovratensioni DC
Scaricatore combinato tipo 1 DEHNcombo

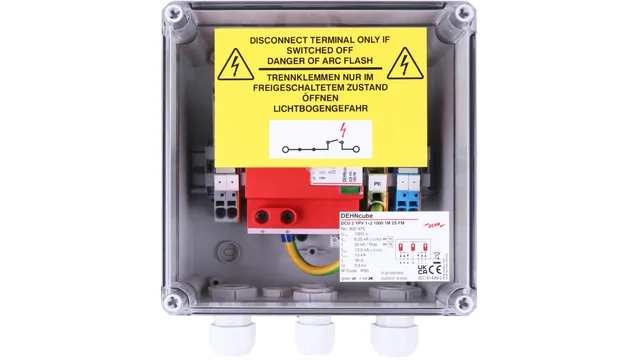

900975

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Scatola di derivazione del generatore DCU 2 YPV 1+2 1000 1M 2S FM con grado di protezione IP65. Secondo la norma DIN EN IEC 61439-2 per la protezione di un ingresso MPP e due stringhe.

Aggiungi  Dettagli

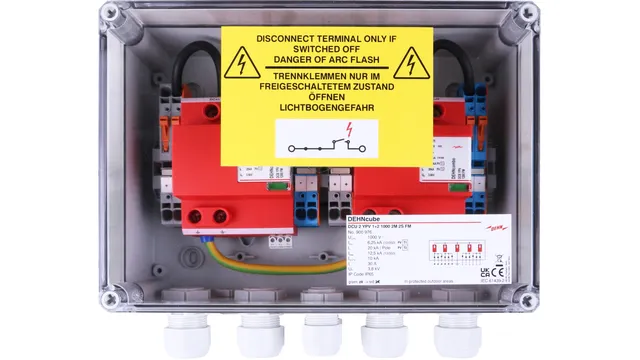

900976

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Scatola di derivazione del generatore DCU 2 YPV 1+2 1000 2M 2S FM con grado di protezione IP65. Secondo la norma CEI EN IEC 61439-2 per la protezione di due ingressi MPP e due stringhe ciascuno.

Aggiungi  Dettagli

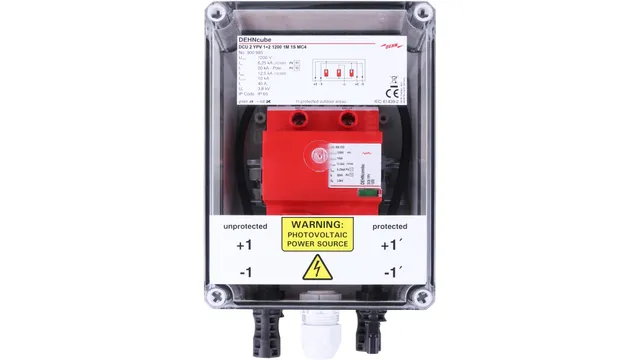

900985

DEHNcube 2 YPV 1+2 1200 1M 1S MC4

Scatola di derivazione del generatore DCU 2 YPV 1+2 1200 1M 1S MC4 con grado di protezione IP65. Secondo la norma DIN EN IEC 61439-2 per la protezione di un ingresso MPP e una stringa.

Aggiungi  Dettagli

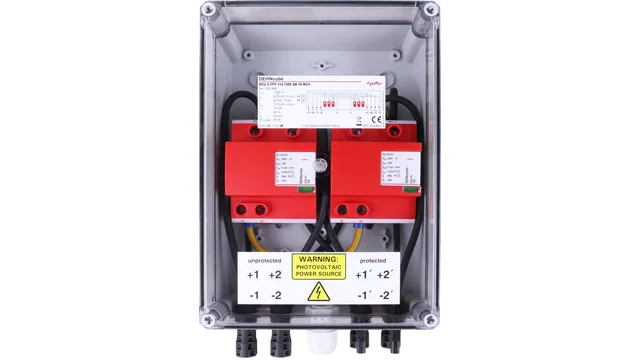

900986

DEHNcube 2 YPV 1+2 1200 2M 1S MC4

Scatola di derivazione del generatore DCU 2 YPV 1+2 1200 2M 1S MC4 con grado di protezione IP65. Secondo la norma DIN EN IEC 61439-2 per la protezione di due ingressi MPP e una stringa ciascuno.

Aggiungi  Dettagli

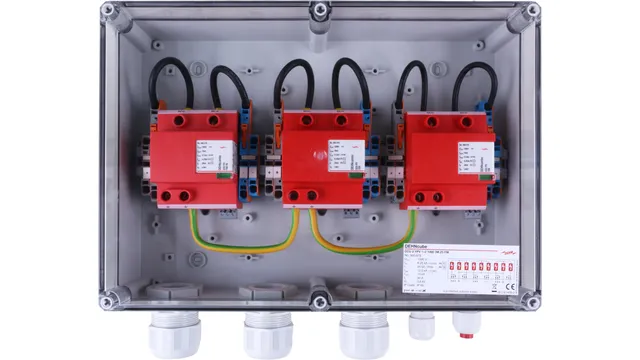

900978

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Scatola di derivazione del generatore DCU 2 YPV 1+2 1000 3M 2S FM con grado di protezione IP65. Secondo la norma CEI EN IEC 61439-2 per la protezione di tre ingressi MPP e due stringhe ciascuno.

Aggiungi  Dettagli

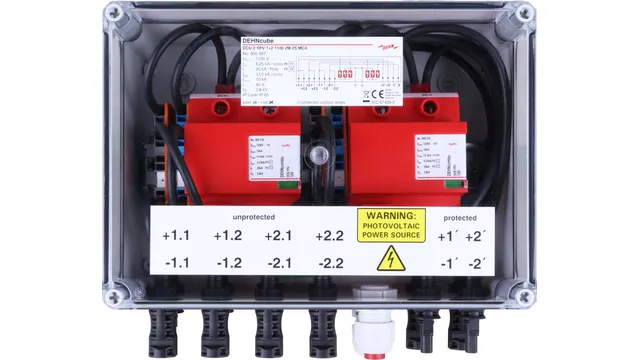

900987

DEHNcube 2 YPV 1+2 1200 2M 2S MC4

Scatola di derivazione del generatore DCU 2 YPV 1+2 1200 2M 2S MC4 con grado di protezione IP65 con collegamento a spina Original MC4. Secondo la norma CEI EN IEC 61439-2 per la protezione di due ingressi MPP e due stringhe ciascuno.

Aggiungi  Dettagli

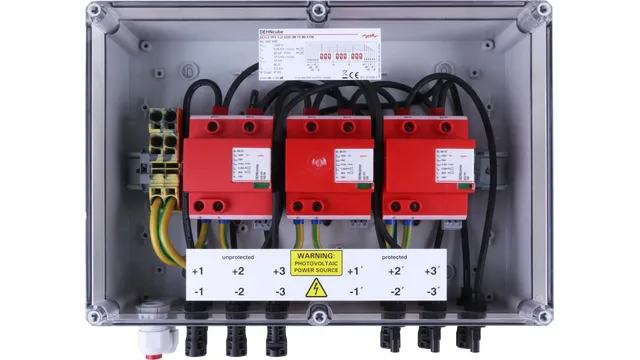

900988

DEHNcube 2 YPV 1+2 1200 3M 1S MC4

Scatola di derivazione del generatore DCU 2 YPV 1+2 1200 3M 1S MC4 FM con grado di protezione IP65 con collegamento a spina Original MC4. Secondo la norma CEI EN IEC 61439-2 per la protezione di tre ingressi MPP e una stringa ciascuno.

Aggiungi  Dettagli

Per edifici senza protezione esterna contro i fulmini |
Per edifici con protezione esterna contro i fulmini e distanza di separazione mantenuta

Protezione contro le sovratensioni DC
Scaricatore tipo 2 DEHNguard YPV

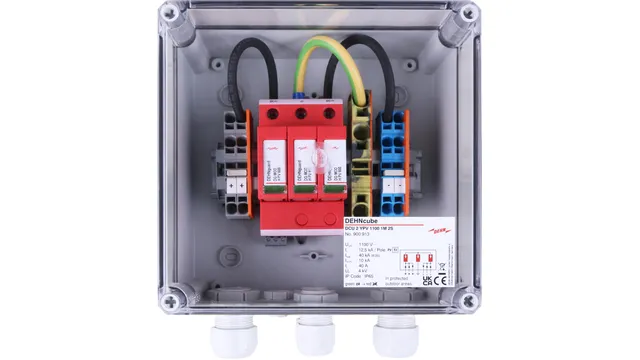

900913

DEHNcube 2 YPV 1100 1M 2S

Scatola di derivazione del generatore DCU 2 YPV 1100 1M 2S con grado di protezione IP65. Secondo la norma DIN EN IEC 61439-2 per la protezione di un ingresso MPP e due stringhe.

Aggiungi  Dettagli

900921

DEHNcube 2 YPV 1100 2M 1S

Scatola di derivazione del generatore DCU 2 YPV 1100 2M 1S con grado di protezione IP65. Secondo la norma DIN EN IEC 61439-2 per la protezione di due ingressi MPP e una stringa ciascuno.

Aggiungi  Dettagli

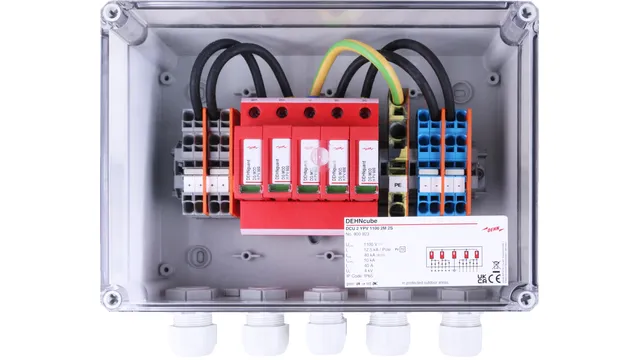

900923

DEHNcube 2 YPV 1100 2M 2S

Scatola di derivazione del generatore DCU 2 YPV 1100 2M 2S con grado di protezione IP65. Secondo la norma CEI EN IEC 61439-2 per la protezione di due ingressi MPP e due stringhe ciascuno.

Aggiungi  Dettagli

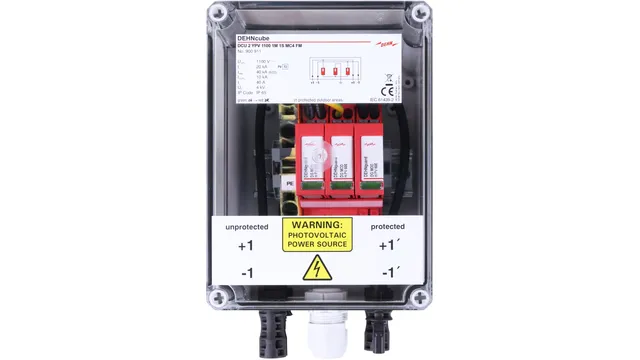

900911

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Scatola di derivazione del generatore DCU 2 YPV 1100 1M 1S MC4 FM con grado di protezione IP65. Secondo la norma CEI EN IEC 61439-2 per la protezione di un ingresso MPP e una stringa.

Aggiungi  Dettagli

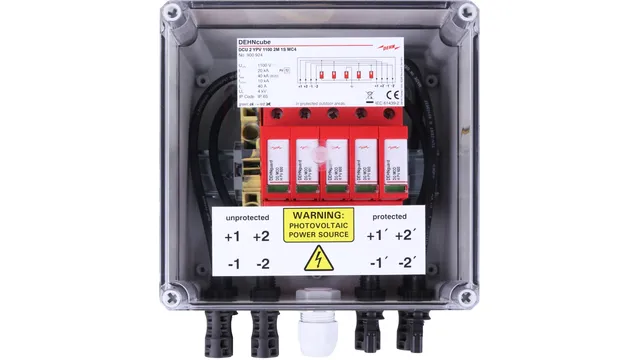

900924

DEHNcube 2 YPV 1100 2M 1S MC4

Scatola di derivazione del generatore DCU 2 YPV 1100 2M 1S MC4 con grado di protezione IP65. Secondo la norma DIN EN IEC 61439-2 per la protezione di due ingressi MPP e una stringa ciascuno.

Aggiungi  Dettagli

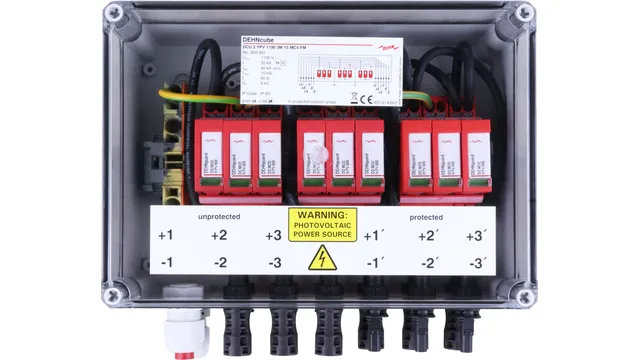

900931

DEHNcube 2 YPV 1100 3M 1S MC4 FM

Scatola di derivazione del generatore DCU 2 YPV 1100 3M 1S MC4 FM con grado di protezione IP65 con collegamento a spina Original MC4. Secondo la norma CEI EN IEC 61439-2 per la protezione di tre ingressi MPP e una stringa ciascuno.

Aggiungi  Dettagli

Selezione chiara: trovare rapidamente il prodotto giusto

Scegliete dalla nostra gamma di prodotti chiaramente organizzati per soddisfare le vostre esigenze individuali.
Per edifici con o senza protezione antifulmine esterna, con connessione a vite / ingresso cavi o con connessione originale a spina MC4. DEHN vi offre la soluzione giusta.

Scarica la guida alla selezione (PDF)

Osservare le norme

Osserva le disposizioni della norma NIN 2020 Parte 7.12.4, che descrivono le misure di protezione per i parafulmini esterni e interni nei sistemi di alimentazione fotovoltaica. La protezione dalle sovratensioni è necessaria anche per la protezione speciale dell'inverter sul lato DC.

Questi requisiti non si applicano solo agli edifici con parafulmine esterno. La NIN 2020 parte 7.12 fa riferimento anche al supplemento 5 per quanto riguarda la protezione dalle sovratensioni nella costruzione di impianti fotovoltaici.

Inoltre, la norma IEC 61643-32 fornisce informazioni sulla scelta e l’impiego di dispositivi di protezione dalle sovratensioni nei sistemi di alimentazione fotovoltaici. Sia questa norma che la NIN 2020 parte 7.12.4 descrivono 3 diversi casi di applicazione per gli impianti fotovoltaici sugli edifici, che costituiscono la base per la pianificazione e la selezione delle misure di protezione:

  • Edifici con impianti fotovoltaici, senza parafulmine esterno.
  • Edifici con impianti fotovoltaici, con parafulmine esterno e distanza di sicurezza sufficiente.
  • Edifici con impianti fotovoltaici, con parafulmine esterno senza distanza di sicurezza sufficiente.

Concetto di protezione

Protezione dalle sovratensioni per il fotovoltaico negli edifici residenziali

In molte case unifamiliari, l'elettricità non viene più solo utilizzata, ma anche generata direttamente. L'elettricità generata dall'impianto fotovoltaico copre parte del fabbisogno energetico, ad esempio per il funzionamento della pompa di calore, la ricarica dell'auto elettrica o la tecnologia della casa intelligente. Proteggono l'intero sistema da guasti causati da fulmini e sovratensioni ed evitano il guasto di tecnologie elettroniche sensibili.

Per saperne di più

Downloads

Volantino DEHNcube 2 YPV Evitare i danni da sovratensione, proteggere gli impianti fotovoltaici .pdf 3.0 MB
Guida alla selezione DEHNcube 2 YPV  Tutte le varianti di prodotto in un colpo d'occhio  .pdf 0.7 MB
