Conduttura HVI light
:quality(98)/elvatec.ch/store/f/49570725/HDVORSCHAU/819125a6_16-9.jpg)
:quality(98)/elvatec.ch/store/f/49570725/HDVORSCHAU/819125a6_16-9.jpg)
La conduttura HVI light è un completamento della ben collaudata conduttura HVI. Il punto di accoppiamento deve, ad es., essere definito sul supporto a tre piedi senza che sia necessaria un’equipotenzialità (conduttore di messa a terra funzionale). In questo modo, risultano possibilità di montaggio più semplici e, di conseguenza, notevoli risparmi di tempo nella messa in opera.

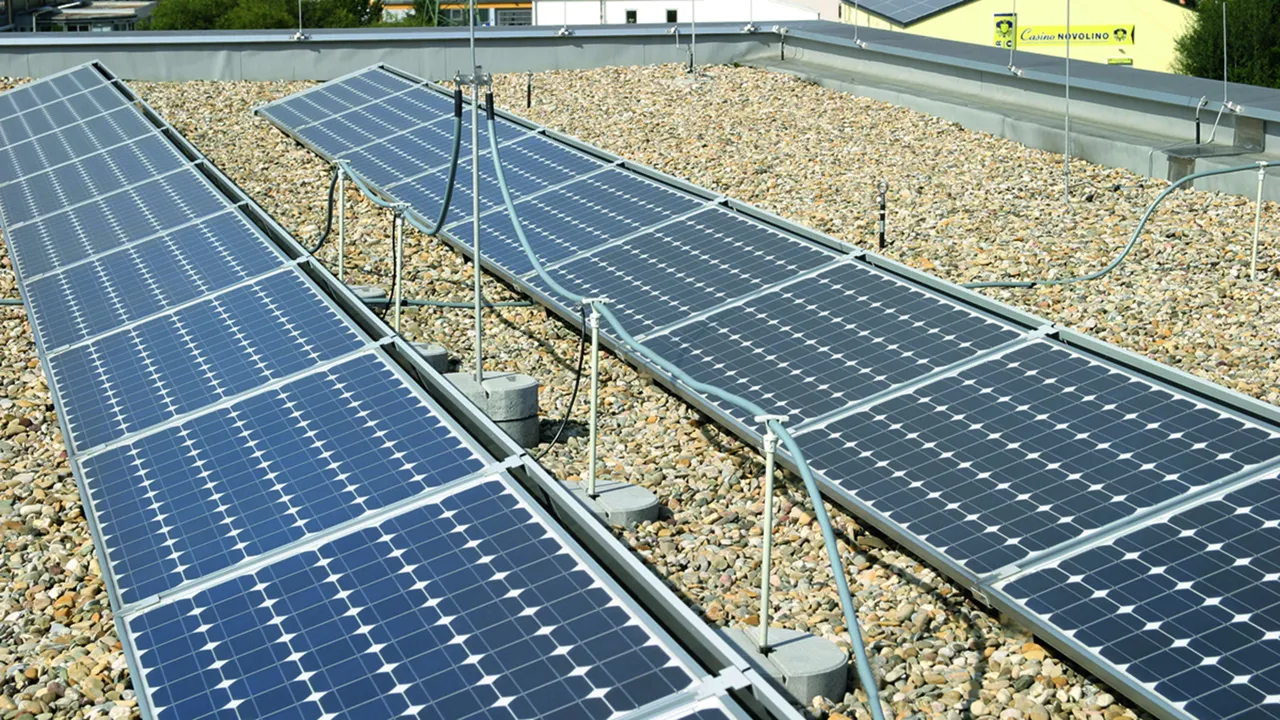

Le superfici dei tetti degli edifici sono oggigiorno in molti casi l’ultimo livello di installazione. Tubazioni, impianti elettrici e informatici nonché sistemi fotovoltaici sono installati sulla superficie del tetto, a prescindere dal rischio di eventuali fulminazioni. Tutti questi sistemi hanno collegamenti conduttivi all’interno della struttura architettonica. Le correnti parziali di fulmine possono così entrare anche all’interno dell’edificio, dove potrebbero compromettere o addirittura distruggere i sensibili impianti elettrici/elettronici. Tramite dispositivi di captazione isolati, si evita questa diffusione delle correnti parziali di fulmine all’interno degli edifici.
La conduttura HVI light è il sistema per il rispetto della distanza di separazione nei tetti piani. Tramite l’isolamento della conduttura HVI light, resistente alle alte tensioni, si evita una scarica incontrollata, ad es. attraverso la copertura del tetto, sulle sottostanti parti metalliche o elettriche.
Conduttura HVI light isolata resistente alle alte tensioni, per il rispetto della distanza di sicurezza verso parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3).
Utilizzabile fino a una distanza di sicurezza equivalente s ≤ 45 cm (in aria) oppure s ≤ 90 cm (in muratura).
La conduttura HVI light soddisfa i requisiti della specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8).
Occorre rispettare la temperatura d’esercizio da -5 a +40 °C e il campo di temperatura permanente (in caso di posa fissa) compreso fra -30 e +70 °C.

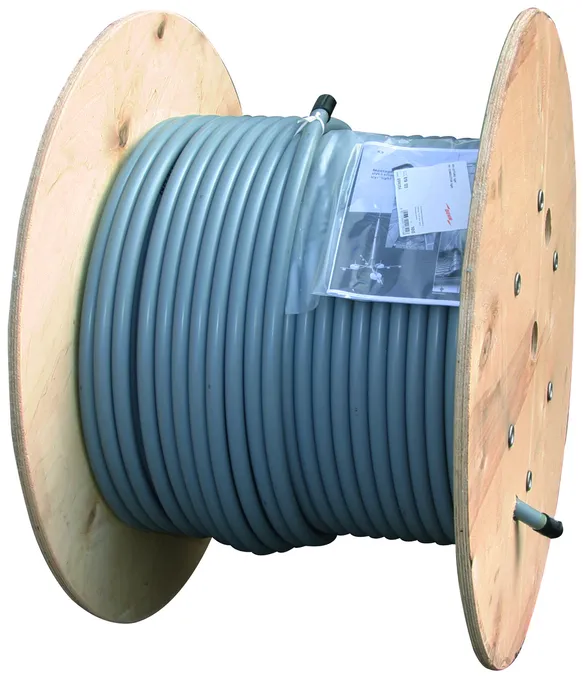

??store.product.number.short_de?? 819125 HVI LI 45 20 L100M GR
??store.product.gtin_de?? 4013364118416, ??store.product.customsTariffNumber_de??: 85446010, ??store.product.grossWeight_de??: 520.00 g/m, ??store.product.packaging_de??: 100.00 m
??store.product.slides_de??
:quality(98)/elvatec.ch/store/f/49570731/HDVORSCHAU/819125_TR.jpg)
:quality(98)/elvatec.ch/store/f/49570731/HDVORSCHAU/819125_TR.jpg)
??store.product.certs_de??
??store.product.data_de??
| Materiale conduttura | Cu |
| Materiale isolamento | PE |
| Materiale rivestimento | PE |
| Colore conduttura | grigio scuro ● |
| Colore RAL | simile a 7000 |
| Sezione conduttore | 19 mm2 |
| Distanza di sicurezza equivalente s (in aria) | ≤ 45 cm |
| Diametro Ø conduttura | 20 mm |
| Caratteristica rivestimento | stabilizzata ai raggi UV e resistente alle intemperie |
| Riferimento normativo | DIN IEC/TS 62561-8 (VDE V 0185-561-8) |

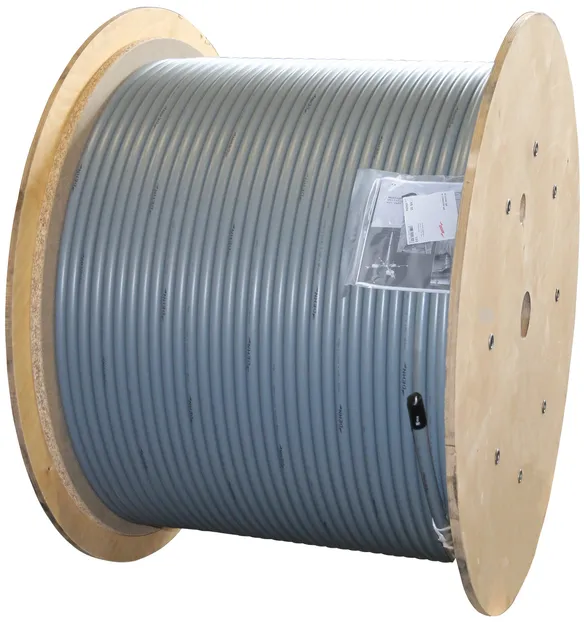

Conduttura HVI light (merce su bobina 500 m)
La conduttura HVI light viene fornita con una lunghezza di 500 m su una bobina a perdere in legno compensato (diametro ca. 1 m, larghezza ca. 670 mm, diametro foro dell'asse ca. 800 mm) compresa una chiave a brugola. Peso totale ca. 290 kg.
1 ??store.product_de??
??store.product.number.short_de?? 819124 HVI LI 45 20 L500M GR
??store.product.gtin_de?? 4013364329003, ??store.product.customsTariffNumber_de??: 85446010, ??store.product.grossWeight_de??: 520.00 g/m, ??store.product.packaging_de??: 1.00 m
??store.product.slides_de??
:quality(98)/elvatec.ch/store/f/49570734/HDVORSCHAU/819124.jpg)
:quality(98)/elvatec.ch/store/f/49570734/HDVORSCHAU/819124.jpg)
??store.product.certs_de??
??store.product.data_de??
| Materiale conduttura | Cu |
| Materiale isolamento | PE |
| Materiale rivestimento | PE |
| Colore conduttura | grigio scuro ● |
| Colore RAL | simile a 7000 |
| Sezione conduttore | 19 mm2 |
| Distanza di sicurezza equivalente s (in aria) | ≤ 45 cm |
| Diametro Ø conduttura | 20 mm |
| Caratteristica rivestimento | stabilizzata ai raggi UV e resistente alle intemperie |
| Riferimento normativo | DIN IEC/TS 62561-8 (VDE V 0185-561-8) |

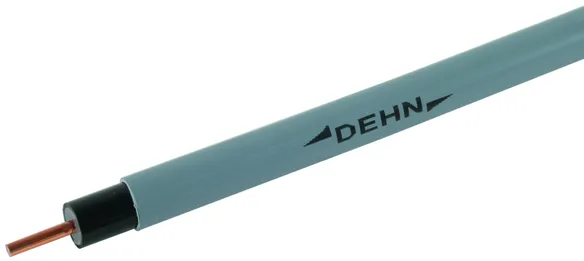

??store.product.number.short_de?? 819129 HVI LI 45 20 L .. GR
??store.product.gtin_de?? 4013364223158, ??store.product.customsTariffNumber_de??: 85446010, ??store.product.grossWeight_de??: 4.49 kg, ??store.product.packaging_de??: 1.00 pz.
??store.product.slides_de??
:quality(98)/elvatec.ch/store/f/49570738/HDVORSCHAU/819125.jpg)
:quality(98)/elvatec.ch/store/f/49570738/HDVORSCHAU/819125.jpg)
??store.product.certs_de??
??store.product.data_de??
| Materiale conduttura | Cu |
| Materiale isolamento | PE |
| Materiale rivestimento | PE |
| Colore conduttura | grigio scuro ● |
| Colore RAL | simile a 7000 |
| Sezione conduttore | 19 mm2 |
| Distanza di sicurezza equivalente s (in aria) | ≤ 45 cm |
| Diametro Ø conduttura | 20 mm |
| Caratteristica rivestimento | stabilizzato ai raggi UV e resistente alle intemperie |
| Ordine minimo (l1) | 6 m |
| Riferimento normativo | DIN IEC/TS 62561-8 (VDE V 0185-561-8) |
