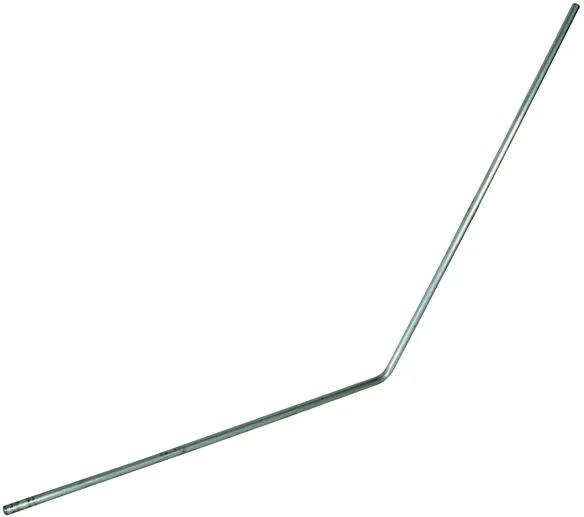

Punta di captazione angolata

Per la protezione contro fulminazioni dirette, ad es., di campi FV oppure pensiline con impianto FV.

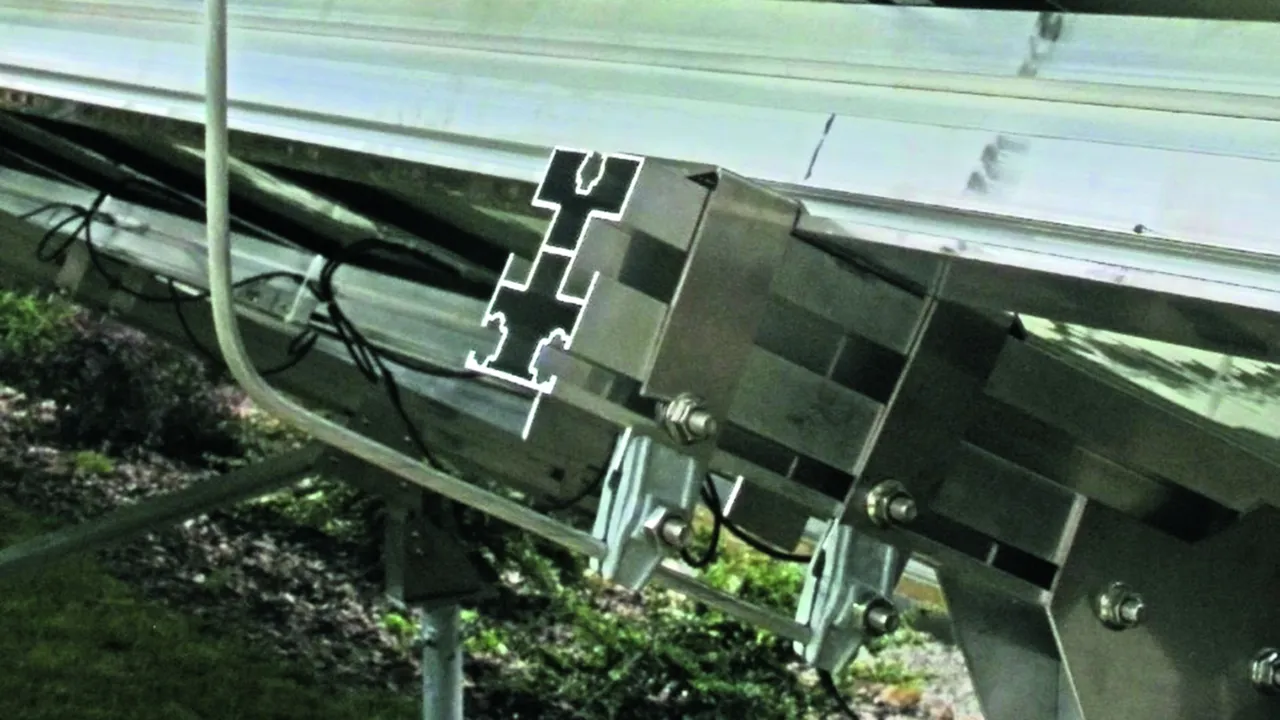

Il fissaggio della punta di captazione con contemporaneo contatto portante di corrente di fulmine si effettua, tramite i due morsetti scanalati, ad es. alle sottostrutture metalliche del modulo FV.
Nel montaggio sulla sottostruttura bisogna rispettare una distanza tra i due morsetti scanalati pari a 15-20 cm nonché una lunghezza libera di 80-85 cm. Le punte di captazione sono dimensionate conformi all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).

Con un montaggio a regola d’arte è garantita la stabilità meccanica ed una portata di corrente di fulmine pari a 100 kA (10/350 µs).

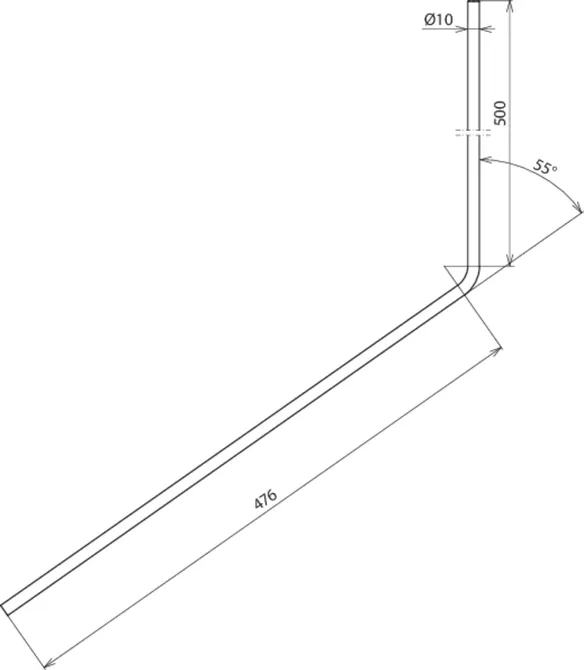

La punta di captazione può eventualmente essere adattata all’angolo di inclinazione dell’impianto FV. La versione standard è angolata di 55°. Ciò corrisponde a un angolo di inclinazione dell’impianto FV di 35°.

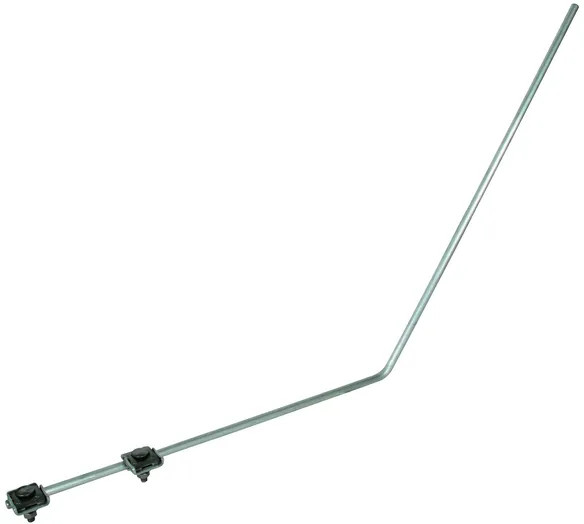

Punta di captazione comprensiva di due morsetti scanalati (Art. 365 031)

Campo di serraggio dei morsetti scanalati 0,7-8 mm.

1 ??store.product_de??

??store.product.number.short_de?? 101110 FSPS 10 1000 W55 FK AL

??store.product.gtin_de?? 4013364138704, ??store.product.customsTariffNumber_de??: 85389099, ??store.product.grossWeight_de??: 305.00 g, ??store.product.packaging_de??: 1.00 pz.
