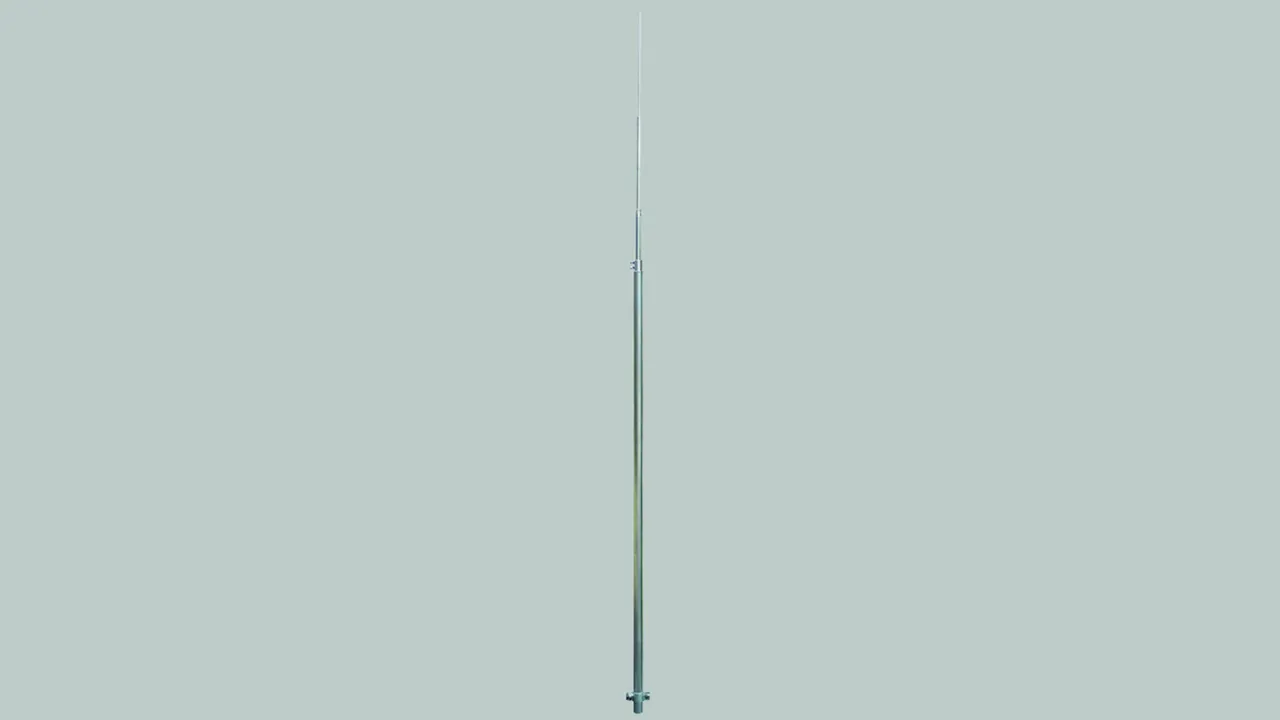

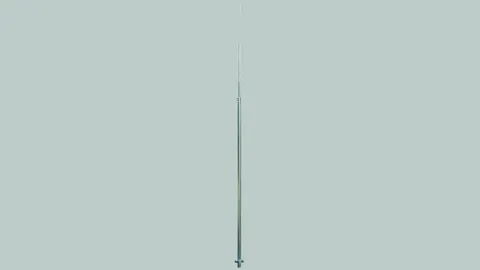

Asta di captazione D40

Per il fissaggio p.es. su pareti oppure altre costruzioni.

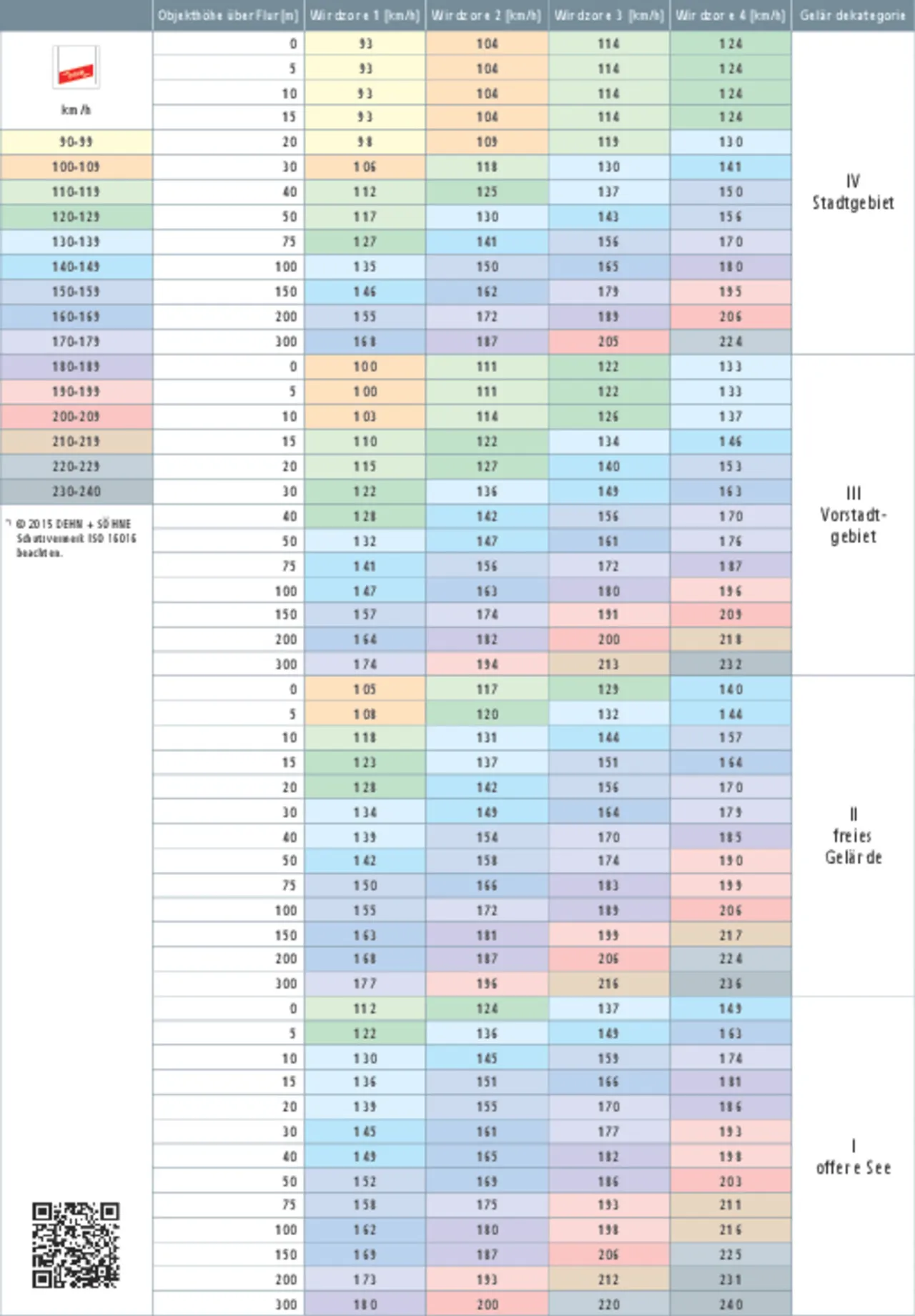

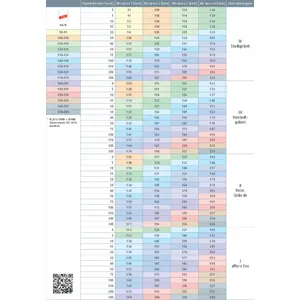

Le aste di captazione sono dimensionate conformi all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).

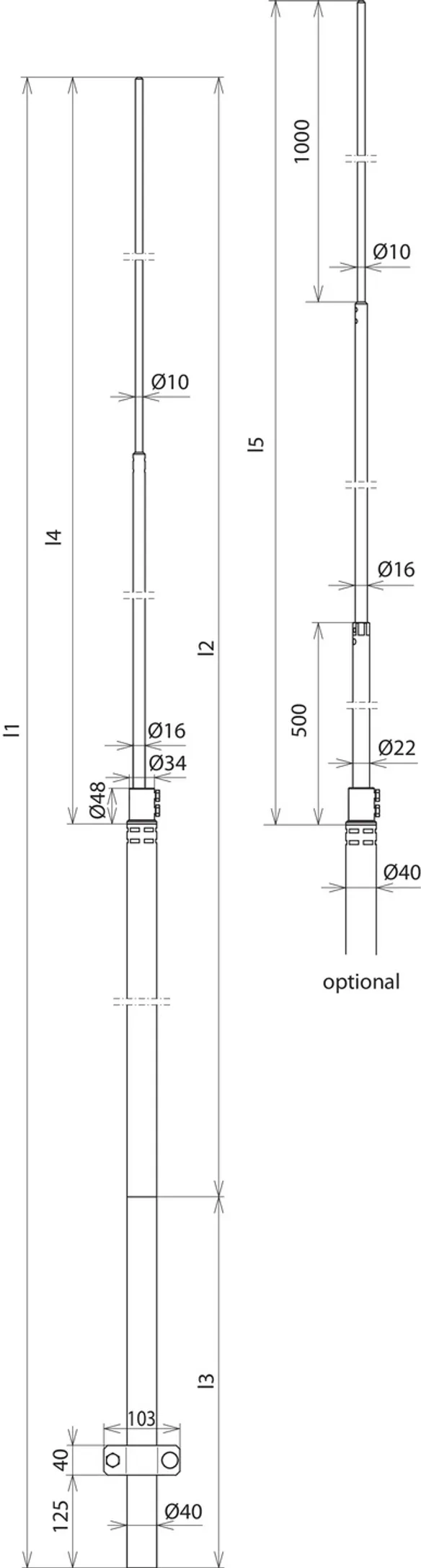

Componenti:
– asta di captazione 2000 mm o asta di captazione tubulare 2500 mm
– tubo Ø 40 x 5 mm attacco Ø 22 / 16 mm
– collegamento a terra INOX con connettore KS in acciaio INOX per Td 6-10 mm [portata di corrente di fulmine 100 kA (10/350 µs)]

Il fissaggio avviene p.es. ad una parete tramite l’Art. 105 140 ed a tubi tramite l’Art. 105 354.

Con lunghezza libera massima si intende quella dalla punta dell’asta di captazione fino al supporto superiore (punto di fissaggio).
Per motivi di stabilità, il supporto centrale (3 fissaggi) va montato il più direttamente possibile al di sotto del supporto superiore. La distanza non deve essere maggiore di 15 cm. Il supporto inferiore (punto di fissaggio) va installato a una distanza ≤ 15 cm, all’estremità dell’asta di captazione.

Details

Esecuzione Al

10 ??store.products_de??

??store.product.number.short_de?? 105170 FS D40 16 10 4000 KSV AL

??store.product.gtin_de?? 4013364151192, ??store.product.customsTariffNumber_de??: 85389099, ??store.product.grossWeight_de??: 4.17 kg, ??store.product.packaging_de??: 1.00 pz.
