Box PV tipo 2

Unità completa precablata per impianti fotovoltaici
Il dispositivo combinato di sezionamento e cortocircuito con sezionamento elettrico sicuro (principio SCI brevettato)
Il circuito a "Y" collaudato, resistente ai guasti di DEHNguard YPV SCI … previene danni della protezione da sovratensioni in caso di guasti all'isolamento nel circuito del generatore
Provato secondo EN 50539-11
Utilizzabile nei sistemi FV secondo IEC 60364-7-712

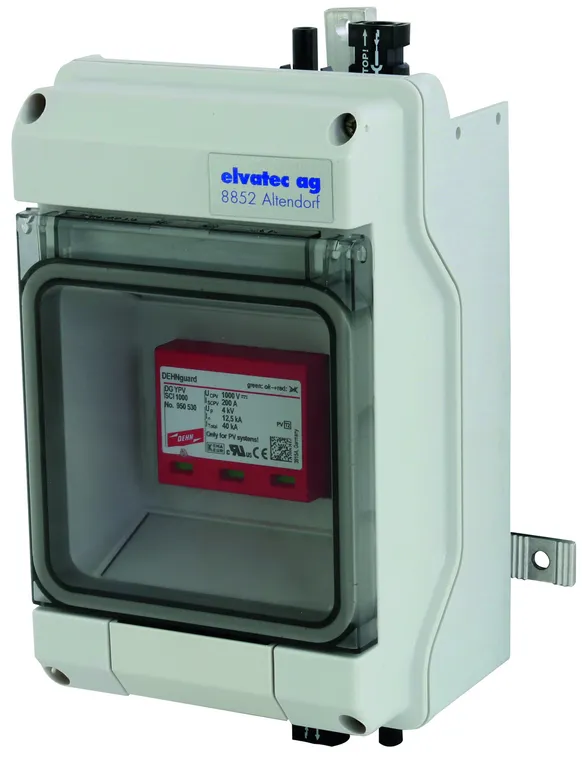

PVB 1 1000

2 ??store.products_de??

??store.product.number.short_de?? 041800

??store.product.gtin_de?? , ??store.product.customsTariffNumber_de??: , ??store.product.grossWeight_de??: , ??store.product.packaging_de??:

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Dati scaricatore
SPD secondo EN 50539-11	Tipo 2
Tensione max FV (U_CPV )	≤ 1000 V
Tenuta al corto circuito (I_SCPV )	1000 A
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Omologazioni	KEMA, UL
Dati involucro
Grado di protezione	IP 65
Passante per cavi	2x MC4 collegamento a spina DC/+, 2x MC4 collegamento a spina DC/-, 1x vite M16 x 1,5
Spazio disponibile di montaggio	4 unità, DIN 43880
Dimensioni (la x lu x p)	125 x 200 x 110 mm

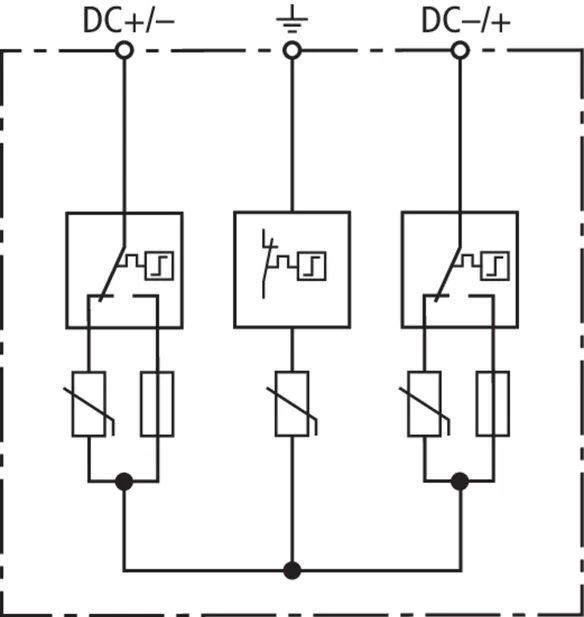

Dati scaricatore
SPD secondo EN 50539-11	Tipo 2
Tensione max FV (U_CPV )	≤ 1000 V
Tenuta al corto circuito (I_SCPV )	1000 A
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Livello di protezione a 5 kA (U_P )	≤ 3,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Potere di interruzione del fusibile integrato	30 kA / 1000 V DC
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni d'ingombro	3 TE, DIN 43880
Omologazioni	KEMA, UL
Dati involucro
Grado di protezione	IP 65
Esecuzione coperchio	coperchio trasparente
Colore custodia	grigio
Passante per cavi	2x MC4 collegamento a spina DC/+, 2x MC4 collegamento a spina DC/-, 1x vite M16 x 1,5
Spazio disponibile di montaggio	4 unità, DIN 43880
Materiale	termoplastica
Dimensioni (la x lu x p)	125 x 200 x 110 mm

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 041805

??store.product.gtin_de?? , ??store.product.customsTariffNumber_de??: , ??store.product.grossWeight_de??: , ??store.product.packaging_de??:

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Dati scaricatore
SPD secondo EN 50539-11	tipo 2
Tensione max FV (U_CPV )	≤ 1000 V
Tenuta al corto circuito (I_SCPV )	1000 A
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Omologazioni	KEMA, UL
Dati involucro
Grado di protezione	IP 65
Passante per cavi	2x MC4 collegamento a spina DC/+, 2x MC4 collegamento a spina DC/-, 1x vite M16 x 1,5
Spazio disponibile di montaggio	4 unità, DIN 43880
Dimensioni (la x lu x p)	125 x 200 x 110 mm

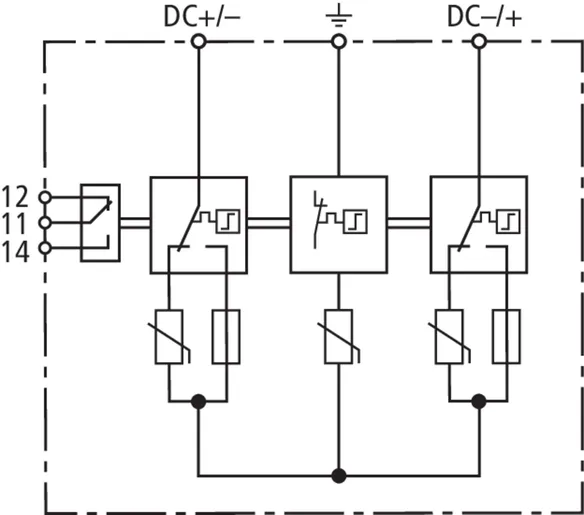

Dati scaricatore
SPD secondo EN 50539-11	tipo 2
Tensione max FV (U_CPV )	≤ 1000 V
Tenuta al corto circuito (I_SCPV )	1000 A
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Livello di protezione a 5 kA (U_P )	≤ 3,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Potere di interruzione del fusibile integrato	30 kA / 1000 V DC
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata da 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni d'ingombro	3 TE, DIN 43880
Omologazioni	KEMA, UL
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per morsetti FM	max. 1,5 mm²rigido / flessibile
Dati involucro
Grado di protezione	IP 65
Esecuzione coperchio	coperchio trasparente
Colore custodia	grigio
Passante per cavi	2x MC4 collegamento a spina DC/+, 2x MC4 collegamento a spina DC/-, 1x vite M16 x 1,5
Spazio disponibile di montaggio	4 unità, DIN 43880
Materiale	termoplastica
Dimensioni (la x lu x p)	125 x 200 x 110 mm

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

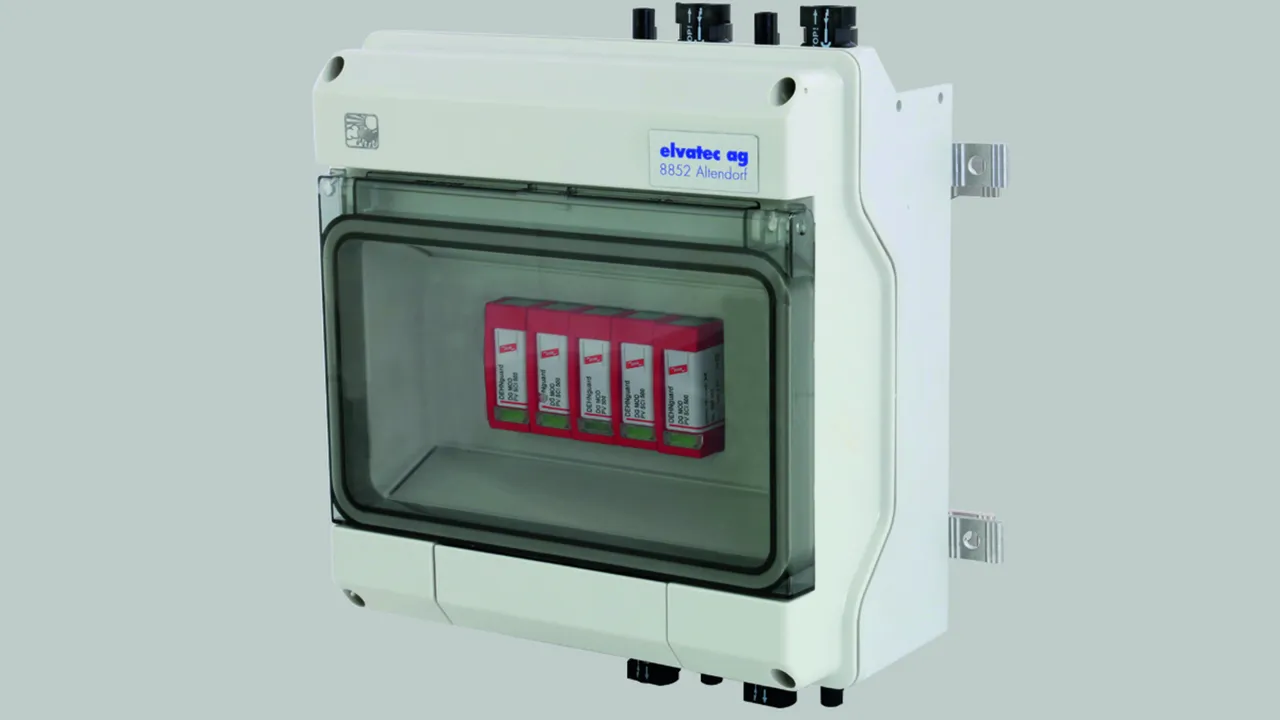

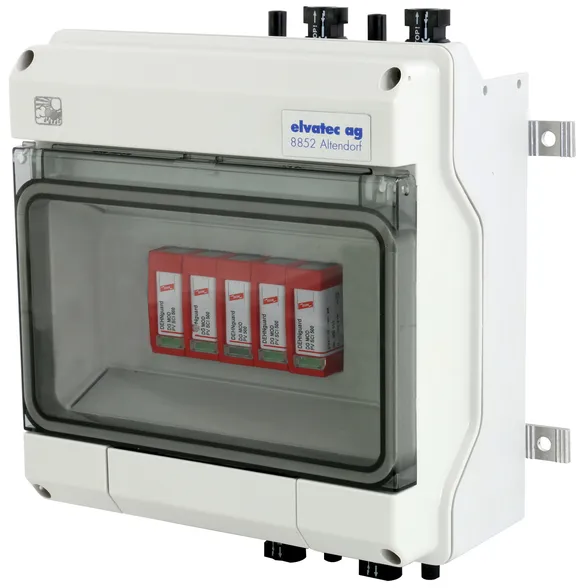

PVB 2 1000

2 ??store.products_de??

??store.product.number.short_de?? 041801

??store.product.gtin_de?? , ??store.product.customsTariffNumber_de??: , ??store.product.grossWeight_de??: , ??store.product.packaging_de??:

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Dati scaricatore
SPD secondo EN 50539-11	tipo 2
Tensione max FV (U_CPV )	≤ 1000 V
Tenuta al corto circuito (I_SCPV )	1000 A
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Omologazioni	KEMA, UL
Dati involucro
Grado di protezione	IP 65
Passante per cavi	4x MC4 collegamento a spina DC/+, 4x MC4 collegamento a spina DC/-, 1x vite M16 x 1,5
Spazio disponibile di montaggio	8 unità, DIN 43880
Dimensioni (la x lu x p)	200 x 210 x 110 mm

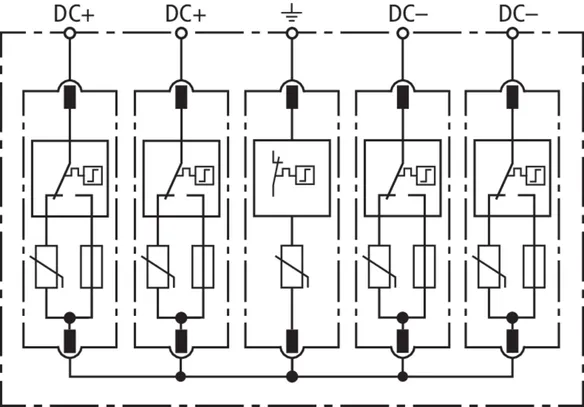

Dati scaricatore
SPD secondo EN 50539-11	tipo 2
Tensione max FV (U_CPV )	≤ 1000 V
Tenuta al corto circuito (I_SCPV )	1000 A
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Livello di protezione a 5 kA (U_P )	≤ 3,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Potere di interruzione del fusibile integrato	30 kA / 1000 V DC
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata da 35 mm secondo EN 60715
Materiale involucro	termoplstica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni d'ingombro	5 TE, DIN 43880
Omologazioni	KEMA, UL
Dati involucro
Grado di protezione	IP 65
Esecuzione coperchio	coperchio trasparente
Colore custodia	grigio
Passante per cavi	4x MC4 collegamento a spina DC/+, 4x MC4 collegamento a spina DC/-, 1x vite M16 x 1,5
Spazio disponibile di montaggio	8 unità, DIN 43880
Materiale	termoplastica
Dimensioni (la x lu x p)	200 x 210 x 110 mm

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 041806

??store.product.gtin_de?? , ??store.product.customsTariffNumber_de??: , ??store.product.grossWeight_de??: , ??store.product.packaging_de??:

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Dati scaricatore
SPD secondo EN 50539-11	tipo 2
Tensione max FV (U_CPV )	≤ 1000 V
Tenuta al corto circuito (I_SCPV )	1000 A
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Omologazioni	KEMA, UL
Dati involucro
Grado di protezione	IP 65
Passante per cavi	4x MC4 collegamento a spina DC/+, 4x MC4 collegamento a spina DC/-, 1x vite M16 x 1,5
Spazio disponibile di montaggio	8 unità, DIN 43880
Dimensioni (la x lu x p)	200 x 210 x 110 mm

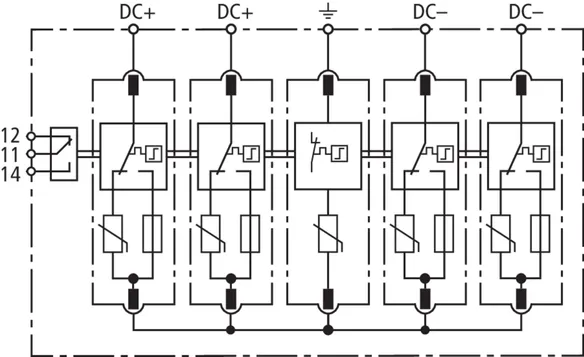

Dati scaricatore
SPD secondo EN 50539-11	tipo 2
Tensione max FV (U_CPV )	≤ 1000 V
Tenuta al corto circuito (I_SCPV )	1000 A
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Livello di protezione a 5 kA (U_P )	≤ 3,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Potere di interruzione del fusibile integrato	30 kA / 1000 V DC
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione del collegamento (min)	1,5 mm²rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata da 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni d'ingombro	5 TE, DIN 43880
Omologazioni	KEMA, UL
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per morsetti FM	max. 1,5 mm² rigido / flessibile
Dati involucro
Grado di protezione	IP 65
Esecuzione coperchio	coperchio trasparente
Colore custodia	grigio
Passante per cavi	4x MC4 collegamento a spina DC/+, 4x MC4 collegamento a spina DC/-, 1x vite M16 x 1,5
Spazio disponibile di montaggio	8 unità, DIN 43880
Materiale	termoplastica
Dimensioni (la x lu x p)	200 x 210 x 110 mm
